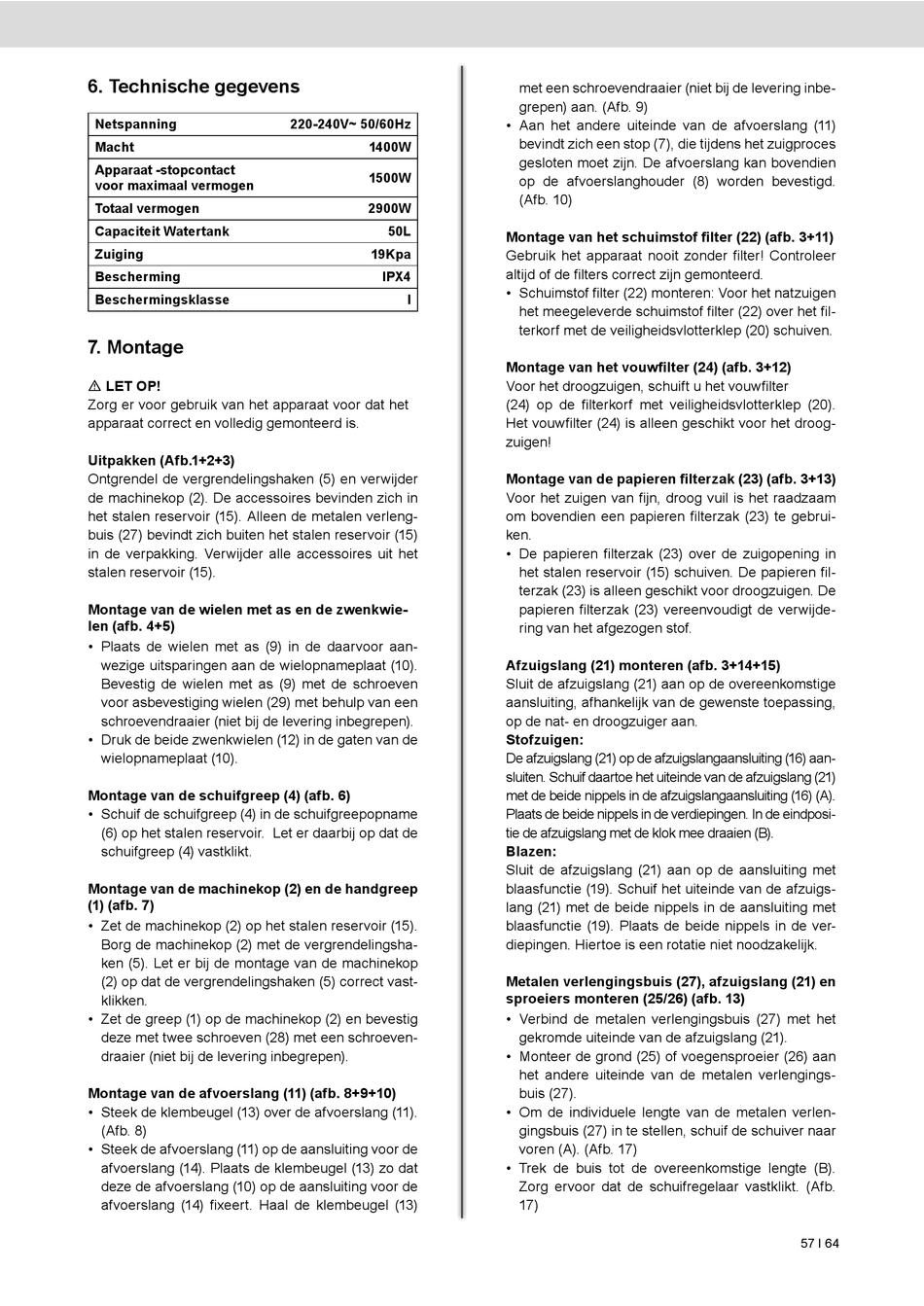

6. Technische gegevens

Netspanning
Macht
Apparaat -stopcontact
voor maximaal vermogen
Totaal vermogen
Capaciteit Watertank
Zuiging
Bescherming
Beschermingsklasse
7. Montage
m LET OP!
Zorg er voor gebruik van het apparaat voor dat het
apparaat correct en volledig gemonteerd is.
Uitpakken (Afb.1+2+3)
Ontgrendel de vergrendelingshaken (5) en verwijder
de machinekop (2). De accessoires bevinden zich in
het stalen reservoir (15). Alleen de metalen verleng-
buis (27) bevindt zich buiten het stalen reservoir (15)
in de verpakking. Verwijder alle accessoires uit het
stalen reservoir (15).
Montage van de wielen met as en de zwenkwie-
len (afb. 4+5)
• Plaats de wielen met as (9) in de daarvoor aan-
wezige uitsparingen aan de wielopnameplaat (10).
Bevestig de wielen met as (9) met de schroeven
voor asbevestiging wielen (29) met behulp van een
schroevendraaier (niet bij de levering inbegrepen).
• Druk de beide zwenkwielen (12) in de gaten van de
wielopnameplaat (10).
Montage van de schuifgreep (4) (afb. 6)
• Schuif de schuifgreep (4) in de schuifgreepopname
(6) op het stalen reservoir. Let er daarbij op dat de
schuifgreep (4) vastklikt.
Montage van de machinekop (2) en de handgreep
(1) (afb. 7)
• Zet de machinekop (2) op het stalen reservoir (15).
Borg de machinekop (2) met de vergrendelingsha-
ken (5). Let er bij de montage van de machinekop
(2) op dat de vergrendelingshaken (5) correct vast-
klikken.
• Zet de greep (1) op de machinekop (2) en bevestig
deze met twee schroeven (28) met een schroeven-
draaier (niet bij de levering inbegrepen).
Montage van de afvoerslang (11) (afb. 8+9+10)
• Steek de klembeugel (13) over de afvoerslang (11).
(Afb. 8)
• Steek de afvoerslang (11) op de aansluiting voor de
afvoerslang (14). Plaats de klembeugel (13) zo dat
deze de afvoerslang (10) op de aansluiting voor de
afvoerslang (14) fixeert. Haal de klembeugel (13)
220-240V~ 50/60Hz
1400W
1500W
2900W
50L
19Kpa
IPX4
I
met een schroevendraaier (niet bij de levering inbe-
grepen) aan. (Afb. 9)
• Aan het andere uiteinde van de afvoerslang (11)
bevindt zich een stop (7), die tijdens het zuigproces
gesloten moet zijn. De afvoerslang kan bovendien
op de afvoerslanghouder (8) worden bevestigd.
(Afb. 10)
Montage van het schuimstof filter (22) (afb. 3+11)
Gebruik het apparaat nooit zonder filter! Controleer
altijd of de filters correct zijn gemonteerd.
• Schuimstof filter (22) monteren: Voor het natzuigen
het meegeleverde schuimstof filter (22) over het fil-
terkorf met de veiligheidsvlotterklep (20) schuiven.
Montage van het vouwfilter (24) (afb. 3+12)
Voor het droogzuigen, schuift u het vouwfilter
(24) op de filterkorf met veiligheidsvlotterklep (20).
Het vouwfilter (24) is alleen geschikt voor het droog-
zuigen!
Montage van de papieren filterzak (23) (afb. 3+13)
Voor het zuigen van fijn, droog vuil is het raadzaam
om bovendien een papieren filterzak (23) te gebrui-
ken.
• De papieren filterzak (23) over de zuigopening in
het stalen reservoir (15) schuiven. De papieren fil-
terzak (23) is alleen geschikt voor droogzuigen. De
papieren filterzak (23) vereenvoudigt de verwijde-
ring van het afgezogen stof.
Afzuigslang (21) monteren (afb. 3+14+15)
Sluit de afzuigslang (21) aan op de overeenkomstige
aansluiting, afhankelijk van de gewenste toepassing,
op de nat- en droogzuiger aan.
Stofzuigen:
De afzuigslang (21) op de afzuigslangaansluiting (16) aan-
sluiten. Schuif daartoe het uiteinde van de afzuigslang (21)
met de beide nippels in de afzuigslangaansluiting (16) (A).
Plaats de beide nippels in de verdiepingen. In de eindposi-
tie de afzuigslang met de klok mee draaien (B).
Blazen:
Sluit de afzuigslang (21) aan op de aansluiting met
blaasfunctie (19). Schuif het uiteinde van de afzuigs-
lang (21) met de beide nippels in de aansluiting met
blaasfunctie (19). Plaats de beide nippels in de ver-
diepingen. Hiertoe is een rotatie niet noodzakelijk.
Metalen verlengingsbuis (27), afzuigslang (21) en
sproeiers monteren (25/26) (afb. 13)
• Verbind de metalen verlengingsbuis (27) met het
gekromde uiteinde van de afzuigslang (21).
• Monteer de grond (25) of voegensproeier (26) aan
het andere uiteinde van de metalen verlengings-
buis (27).
• Om de individuele lengte van de metalen verlen-
gingsbuis (27) in te stellen, schuif de schuiver naar
voren (A). (Afb. 17)
• Trek de buis tot de overeenkomstige lengte (B).
Zorg ervoor dat de schuifregelaar vastklikt. (Afb.
17)
