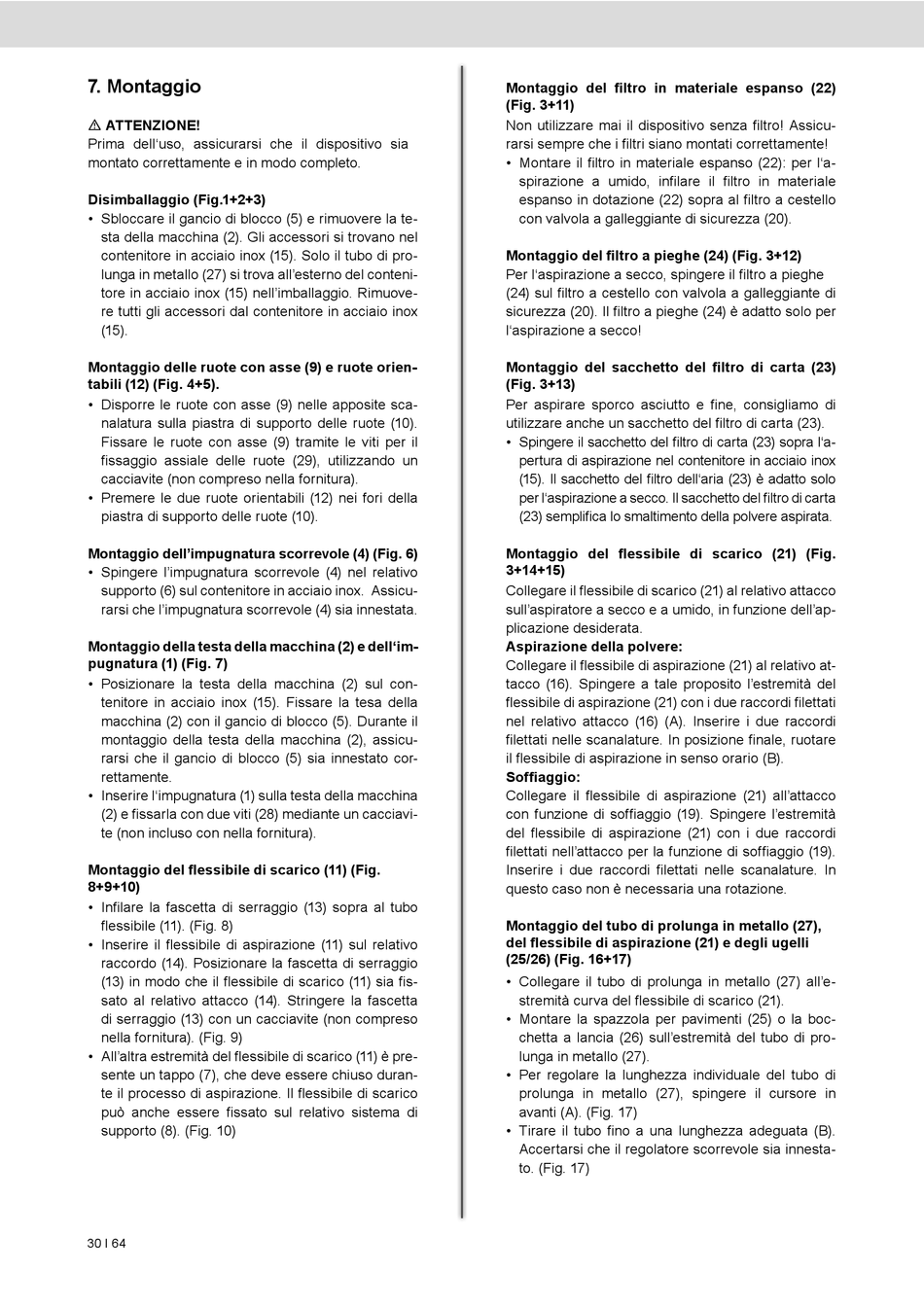

Scheppach ASP50-ES Originalbetriebsanleitung Seite 30

7. Montaggio
m ATTENZIONE!
Prima dell'uso, assicurarsi che il dispositivo sia
montato correttamente e in modo completo.
Disimballaggio (Fig.1+2+3)
• Sbloccare il gancio di blocco (5) e rimuovere la te-
sta della macchina (2). Gli accessori si trovano nel
contenitore in acciaio inox (15). Solo il tubo di pro-
lunga in metallo (27) si trova all'esterno del conteni-
tore in acciaio inox (15) nell'imballaggio. Rimuove-
re tutti gli accessori dal contenitore in acciaio inox
(15).
Montaggio delle ruote con asse (9) e ruote orien-
tabili (12) (Fig. 4+5).
• Disporre le ruote con asse (9) nelle apposite sca-
nalatura sulla piastra di supporto delle ruote (10).
Fissare le ruote con asse (9) tramite le viti per il
fissaggio assiale delle ruote (29), utilizzando un
cacciavite (non compreso nella fornitura).
• Premere le due ruote orientabili (12) nei fori della
piastra di supporto delle ruote (10).
Montaggio dell'impugnatura scorrevole (4) (Fig. 6)
• Spingere l'impugnatura scorrevole (4) nel relativo
supporto (6) sul contenitore in acciaio inox. Assicu-
rarsi che l'impugnatura scorrevole (4) sia innestata.
Montaggio della testa della macchina (2) e dell'im-
pugnatura (1) (Fig. 7)
• Posizionare la testa della macchina (2) sul con-
tenitore in acciaio inox (15). Fissare la tesa della
macchina (2) con il gancio di blocco (5). Durante il
montaggio della testa della macchina (2), assicu-
rarsi che il gancio di blocco (5) sia innestato cor-
rettamente.
• Inserire l'impugnatura (1) sulla testa della macchina
(2) e fissarla con due viti (28) mediante un cacciavi-
te (non incluso con nella fornitura).
Montaggio del flessibile di scarico (11) (Fig.
8+9+10)
• Infilare la fascetta di serraggio (13) sopra al tubo
flessibile (11). (Fig. 8)
• Inserire il flessibile di aspirazione (11) sul relativo
raccordo (14). Posizionare la fascetta di serraggio
(13) in modo che il flessibile di scarico (11) sia fis-
sato al relativo attacco (14). Stringere la fascetta
di serraggio (13) con un cacciavite (non compreso
nella fornitura). (Fig. 9)
• All'altra estremità del flessibile di scarico (11) è pre-
sente un tappo (7), che deve essere chiuso duran-
te il processo di aspirazione. Il flessibile di scarico
può anche essere fissato sul relativo sistema di
supporto (8). (Fig. 10)
30 І 64
Montaggio del filtro in materiale espanso (22)
(Fig. 3+11)
Non utilizzare mai il dispositivo senza filtro! Assicu-
rarsi sempre che i filtri siano montati correttamente!
• Montare il filtro in materiale espanso (22): per l'a-
spirazione a umido, infilare il filtro in materiale
espanso in dotazione (22) sopra al filtro a cestello
con valvola a galleggiante di sicurezza (20).
Montaggio del filtro a pieghe (24) (Fig. 3+12)
Per l'aspirazione a secco, spingere il filtro a pieghe
(24) sul filtro a cestello con valvola a galleggiante di
sicurezza (20). Il filtro a pieghe (24) è adatto solo per
l'aspirazione a secco!
Montaggio del sacchetto del filtro di carta (23)
(Fig. 3+13)
Per aspirare sporco asciutto e fine, consigliamo di
utilizzare anche un sacchetto del filtro di carta (23).
• Spingere il sacchetto del filtro di carta (23) sopra l'a-
pertura di aspirazione nel contenitore in acciaio inox
(15). Il sacchetto del filtro dell'aria (23) è adatto solo
per l'aspirazione a secco. Il sacchetto del filtro di carta
(23) semplifica lo smaltimento della polvere aspirata.
Montaggio del flessibile di scarico (21) (Fig.
3+14+15)
Collegare il flessibile di scarico (21) al relativo attacco
sull'aspiratore a secco e a umido, in funzione dell'ap-
plicazione desiderata.
Aspirazione della polvere:
Collegare il flessibile di aspirazione (21) al relativo at-
tacco (16). Spingere a tale proposito l'estremità del
flessibile di aspirazione (21) con i due raccordi filettati
nel relativo attacco (16) (A). Inserire i due raccordi
filettati nelle scanalature. In posizione finale, ruotare
il flessibile di aspirazione in senso orario (B).
Soffiaggio:
Collegare il flessibile di aspirazione (21) all'attacco
con funzione di soffiaggio (19). Spingere l'estremità
del flessibile di aspirazione (21) con i due raccordi
filettati nell'attacco per la funzione di soffiaggio (19).
Inserire i due raccordi filettati nelle scanalature. In
questo caso non è necessaria una rotazione.
Montaggio del tubo di prolunga in metallo (27),
del flessibile di aspirazione (21) e degli ugelli
(25/26) (Fig. 16+17)
• Collegare il tubo di prolunga in metallo (27) all'e-
stremità curva del flessibile di scarico (21).
• Montare la spazzola per pavimenti (25) o la boc-
chetta a lancia (26) sull'estremità del tubo di pro-
lunga in metallo (27).
• Per regolare la lunghezza individuale del tubo di
prolunga in metallo (27), spingere il cursore in
avanti (A). (Fig. 17)
• Tirare il tubo fino a una lunghezza adeguata (B).
Accertarsi che il regolatore scorrevole sia innesta-
to. (Fig. 17)
