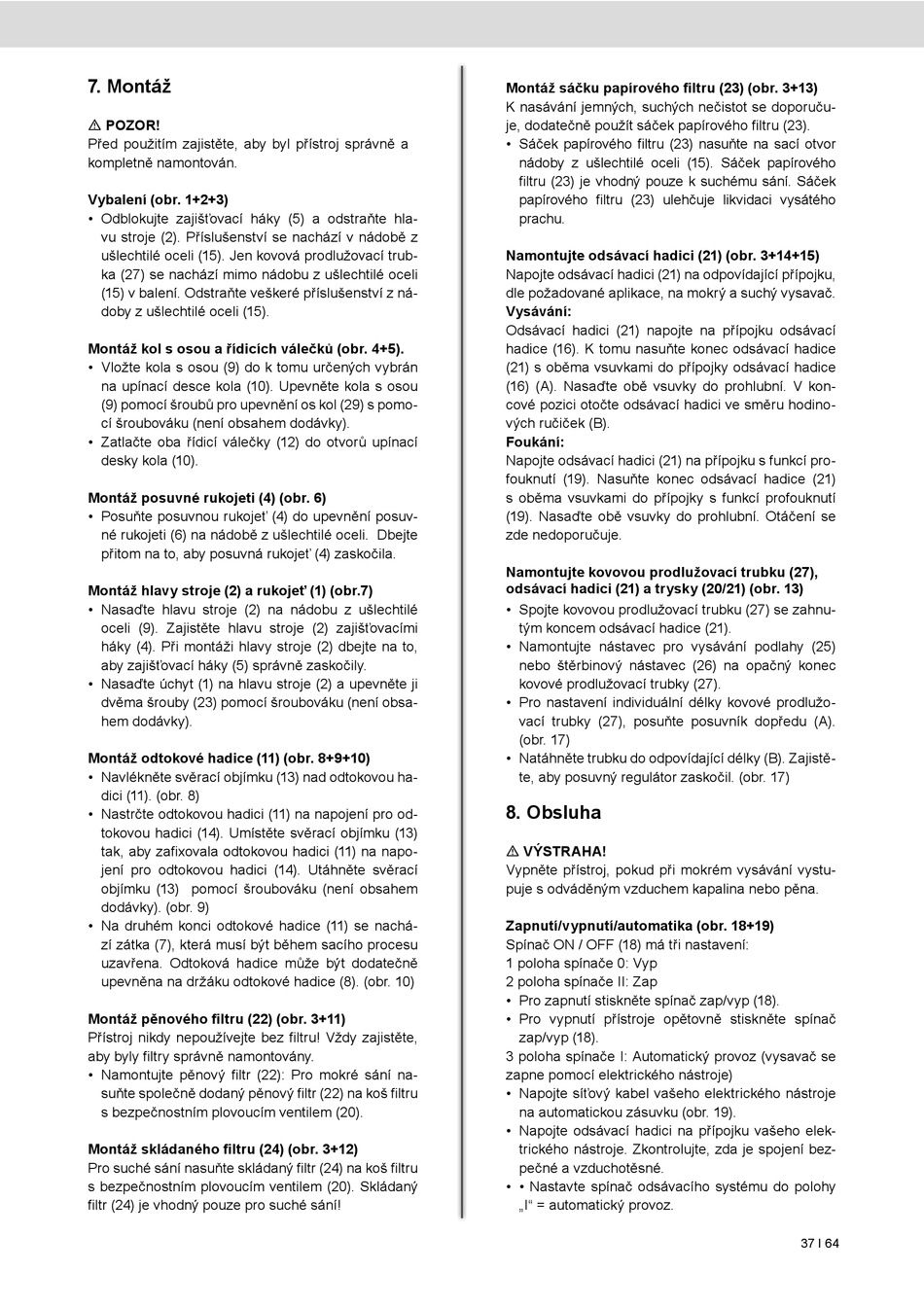

7. Montáž
m POZOR!
Před použitím zajistěte, aby byl přístroj správně a
kompletně namontován.
Vybalení (obr. 1+2+3)
• Odblokujte zajišťovací háky (5) a odstraňte hla-
vu stroje (2). Příslušenství se nachází v nádobě z
ušlechtilé oceli (15). Jen kovová prodlužovací trub-
ka (27) se nachází mimo nádobu z ušlechtilé oceli
(15) v balení. Odstraňte veškeré příslušenství z ná-
doby z ušlechtilé oceli (15).
Montáž kol s osou a řídicích válečků (obr. 4+5).
• Vložte kola s osou (9) do k tomu určených vybrán
na upínací desce kola (10). Upevněte kola s osou
(9) pomocí šroubů pro upevnění os kol (29) s pomo-
cí šroubováku (není obsahem dodávky).
• Zatlačte oba řídicí válečky (12) do otvorů upínací
desky kola (10).
Montáž posuvné rukojeti (4) (obr. 6)
• Posuňte posuvnou rukojeť (4) do upevnění posuv-
né rukojeti (6) na nádobě z ušlechtilé oceli. Dbejte
přitom na to, aby posuvná rukojeť (4) zaskočila.
Montáž hlavy stroje (2) a rukojeť (1) (obr.7)
• Nasaďte hlavu stroje (2) na nádobu z ušlechtilé
oceli (9). Zajistěte hlavu stroje (2) zajišťovacími
háky (4). Při montáži hlavy stroje (2) dbejte na to,
aby zajišťovací háky (5) správně zaskočily.
• Nasaďte úchyt (1) na hlavu stroje (2) a upevněte ji
dvěma šrouby (23) pomocí šroubováku (není obsa-
hem dodávky).
Montáž odtokové hadice (11) (obr. 8+9+10)
• Navlékněte svěrací objímku (13) nad odtokovou ha-
dici (11). (obr. 8)
• Nastrčte odtokovou hadici (11) na napojení pro od-
tokovou hadici (14). Umístěte svěrací objímku (13)
tak, aby zafixovala odtokovou hadici (11) na napo-
jení pro odtokovou hadici (14). Utáhněte svěrací
objímku (13) pomocí šroubováku (není obsahem
dodávky). (obr. 9)
• Na druhém konci odtokové hadice (11) se nachá-
zí zátka (7), která musí být během sacího procesu
uzavřena. Odtoková hadice může být dodatečně
upevněna na držáku odtokové hadice (8). (obr. 10)
Montáž pěnového filtru (22) (obr. 3+11)
Přístroj nikdy nepoužívejte bez filtru! Vždy zajistěte,
aby byly filtry správně namontovány.
• Namontujte pěnový filtr (22): Pro mokré sání na-
suňte společně dodaný pěnový filtr (22) na koš filtru
s bezpečnostním plovoucím ventilem (20).
Montáž skládaného filtru (24) (obr. 3+12)
Pro suché sání nasuňte skládaný filtr (24) na koš filtru
s bezpečnostním plovoucím ventilem (20). Skládaný
filtr (24) je vhodný pouze pro suché sání!
Montáž sáčku papírového filtru (23) (obr. 3+13)
K nasávání jemných, suchých nečistot se doporuču-
je, dodatečně použít sáček papírového filtru (23).
• Sáček papírového filtru (23) nasuňte na sací otvor
nádoby z ušlechtilé oceli (15). Sáček papírového
filtru (23) je vhodný pouze k suchému sání. Sáček
papírového filtru (23) ulehčuje likvidaci vysátého
prachu.
Namontujte odsávací hadici (21) (obr. 3+14+15)
Napojte odsávací hadici (21) na odpovídající přípojku,
dle požadované aplikace, na mokrý a suchý vysavač.
Vysávání:
Odsávací hadici (21) napojte na přípojku odsávací
hadice (16). K tomu nasuňte konec odsávací hadice
(21) s oběma vsuvkami do přípojky odsávací hadice
(16) (A). Nasaďte obě vsuvky do prohlubní. V kon-
cové pozici otočte odsávací hadici ve směru hodino-
vých ručiček (B).
Foukání:
Napojte odsávací hadici (21) na přípojku s funkcí pro-
fouknutí (19). Nasuňte konec odsávací hadice (21)
s oběma vsuvkami do přípojky s funkcí profouknutí
(19). Nasaďte obě vsuvky do prohlubní. Otáčení se
zde nedoporučuje.
Namontujte kovovou prodlužovací trubku (27),
odsávací hadici (21) a trysky (20/21) (obr. 13)
• Spojte kovovou prodlužovací trubku (27) se zahnu-
tým koncem odsávací hadice (21).
• Namontujte nástavec pro vysávání podlahy (25)
nebo štěrbinový nástavec (26) na opačný konec
kovové prodlužovací trubky (27).
• Pro nastavení individuální délky kovové prodlužo-
vací trubky (27), posuňte posuvník dopředu (A).
(obr. 17)
• Natáhněte trubku do odpovídající délky (B). Zajistě-
te, aby posuvný regulátor zaskočil. (obr. 17)
8. Obsluha
m VÝSTRAHA!
Vypněte přístroj, pokud při mokrém vysávání vystu-
puje s odváděným vzduchem kapalina nebo pěna.
Zapnutí/vypnutí/automatika (obr. 18+19)
Spínač ON / OFF (18) má tři nastavení:
1 poloha spínače 0: Vyp
2 poloha spínače II: Zap
• Pro zapnutí stiskněte spínač zap/vyp (18).
• Pro vypnutí přístroje opětovně stiskněte spínač
zap/vyp (18).
3 poloha spínače I: Automatický provoz (vysavač se
zapne pomocí elektrického nástroje)
• Napojte síťový kabel vašeho elektrického nástroje
na automatickou zásuvku (obr. 19).
• Napojte odsávací hadici na přípojku vašeho elek-
trického nástroje. Zkontrolujte, zda je spojení bez-
pečné a vzduchotěsné.
• • Nastavte spínač odsávacího systému do polohy
„I" = automatický provoz.
