6.2
Linse und Abstandhalter
Die Linse im Sensorkopf des SITA CleanoSpector fokussiert die Anregungsstrahlung auf der Ober-
fläche des Prüflings. Die angeregte Fluoreszenzstrahlung gelangt zurück in den Sensorkopf und
wird dort zur Photodiode geleitet.
Vermeiden Sie mechanische Belastungen oder mechanische Beschädigun-
gen der Linse. Achten Sie darauf die Linse frei von Verschmutzungen zu
halten. Reinigen Sie die Linse in regelmäßigen Abständen (siehe Kap.
10.2).
Am Sensorkopf des SITA CleanoSpector ist ein Abstandhalter vor der Linse montiert. Durch das
Aufsetzen des Sensorkopfes mit montiertem Abstandhalter auf dem Prüfling wird der erforderliche
Abstand zwischen Linse und Oberfläche eingehalten. Sie haben die Möglichkeit den SITA Clea-
noSpector mit den folgenden beiden Abstandhaltern zu verwenden:
SITA Messtechnik GmbH - Betriebsanleitung SITA CleanoSpector

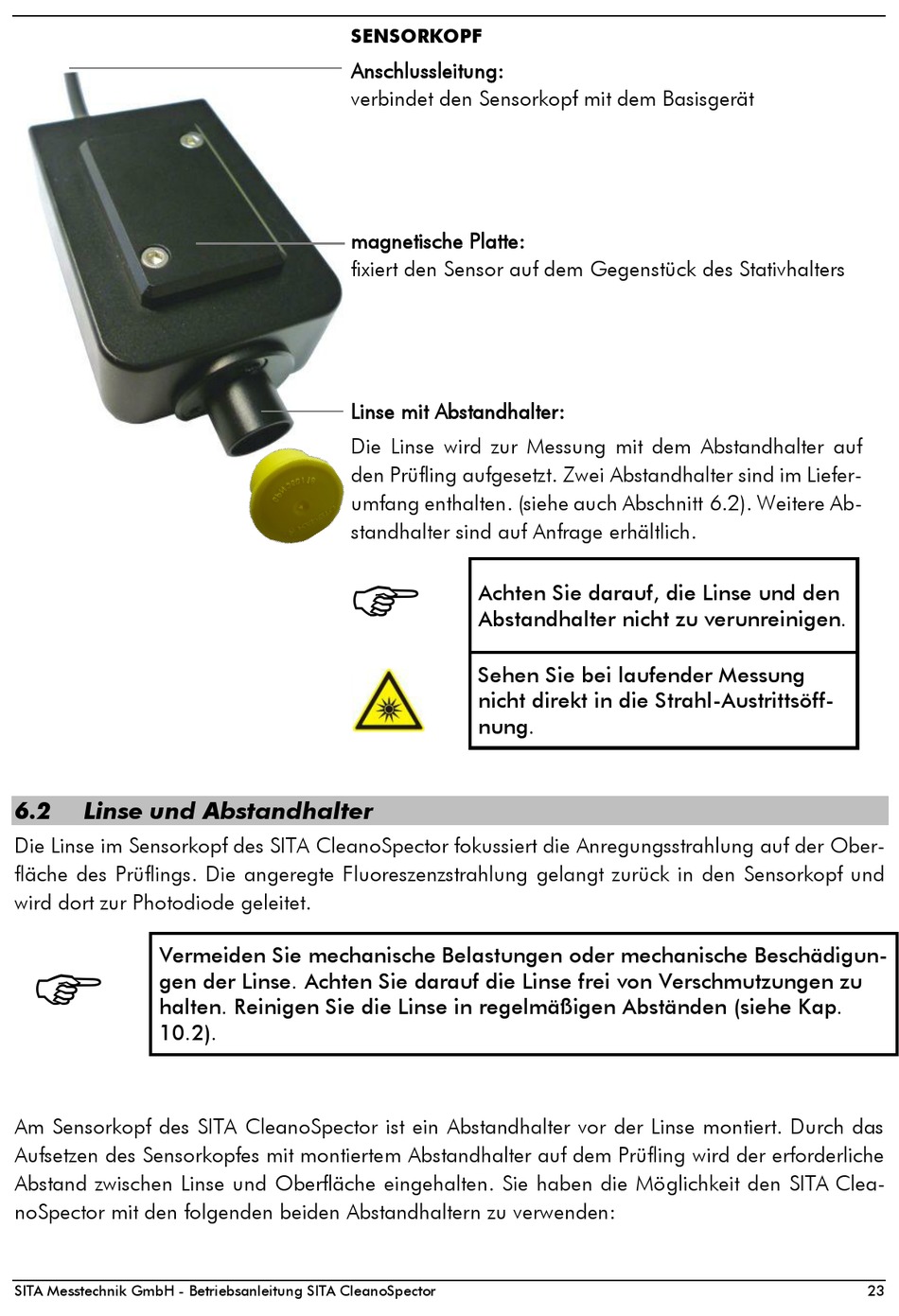

SENSORKOPF
Anschlussleitung:
verbindet den Sensorkopf mit dem Basisgerät
magnetische Platte:
fixiert den Sensor auf dem Gegenstück des Stativhalters
Linse mit Abstandhalter:
Die Linse wird zur Messung mit dem Abstandhalter auf
den Prüfling aufgesetzt. Zwei Abstandhalter sind im Liefer-
umfang enthalten. (siehe auch Abschnitt 6.2). Weitere Ab-
standhalter sind auf Anfrage erhältlich.
Achten Sie darauf, die Linse und den
Abstandhalter nicht zu verunreinigen.
Sehen Sie bei laufender Messung
nicht direkt in die Strahl-Austrittsöff-
nung.
23
