6

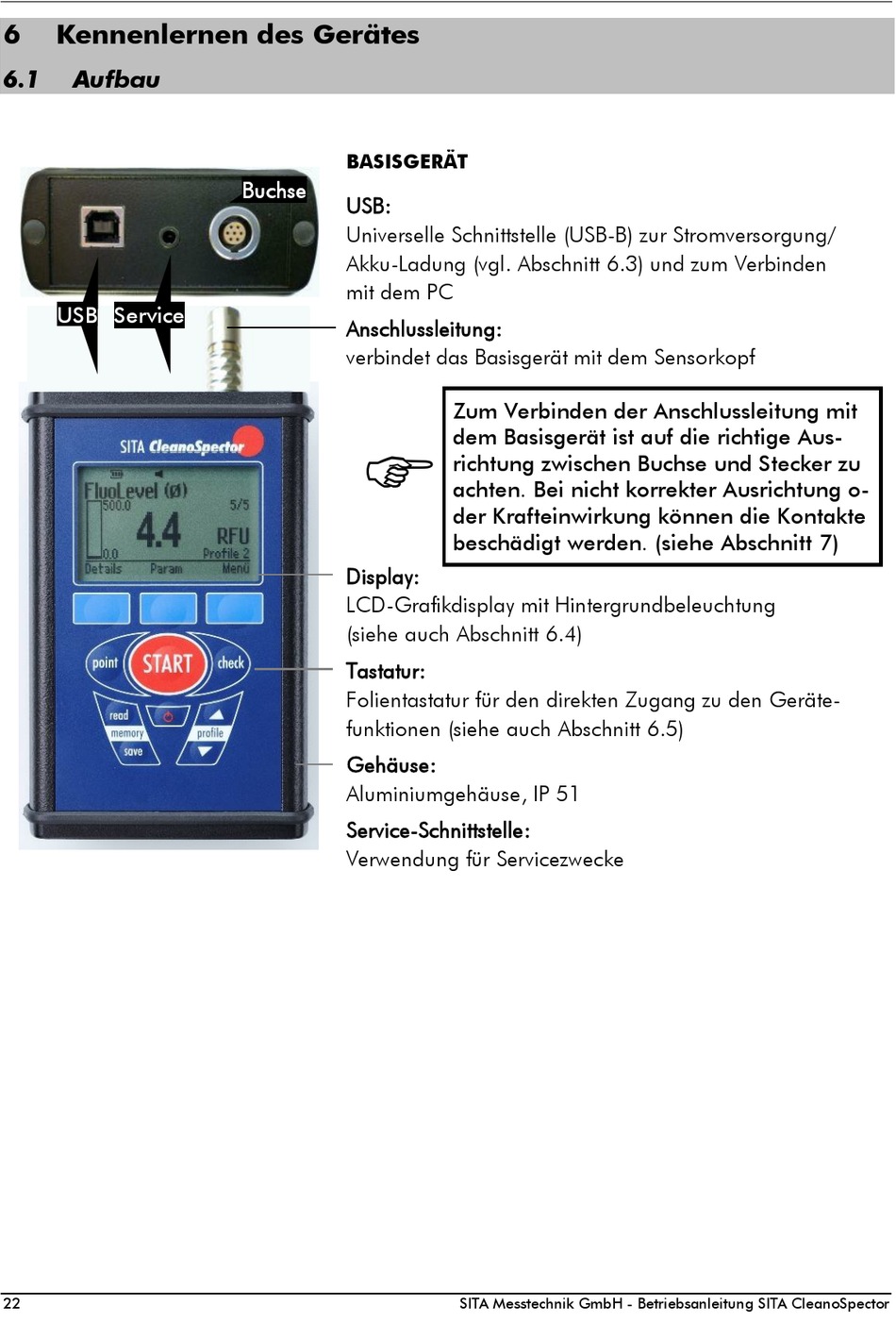

Kennenlernen des Gerätes
6.1
Aufbau
USB Service
22
BASISGERÄT
Buchse
USB:
Universelle Schnittstelle (USB-B) zur Stromversorgung/
Akku-Ladung (vgl. Abschnitt 6.3) und zum Verbinden
mit dem PC
Anschlussleitung:
verbindet das Basisgerät mit dem Sensorkopf
Display:
LCD-Grafikdisplay mit Hintergrundbeleuchtung
(siehe auch Abschnitt 6.4)
Tastatur:
Folientastatur für den direkten Zugang zu den Geräte-
funktionen (siehe auch Abschnitt 6.5)
Gehäuse:
Aluminiumgehäuse, IP 51
Service-Schnittstelle:
Verwendung für Servicezwecke
Zum Verbinden der Anschlussleitung mit
dem Basisgerät ist auf die richtige Aus-
richtung zwischen Buchse und Stecker zu
achten. Bei nicht korrekter Ausrichtung o-
der Krafteinwirkung können die Kontakte
beschädigt werden. (siehe Abschnitt 7)
SITA Messtechnik GmbH - Betriebsanleitung SITA CleanoSpector
