4

Material einlegen

4.1

Rollenetiketten einlegen

4.1.1

Rollenaufnahmen anpassen

Die Etikettenrollen werden mit unterschiedlichen Durchmessern angeboten. Die Rollenaufnahmen sind mit abnehm-
baren Adaptern ausgerüstet, so dass Etikettenrollen mit einem Kerndurchmesser von 76 mm oder ohne Adapter mit
einem Kerndurchmesser von 38 - 75 mm aufgenommen werden können.

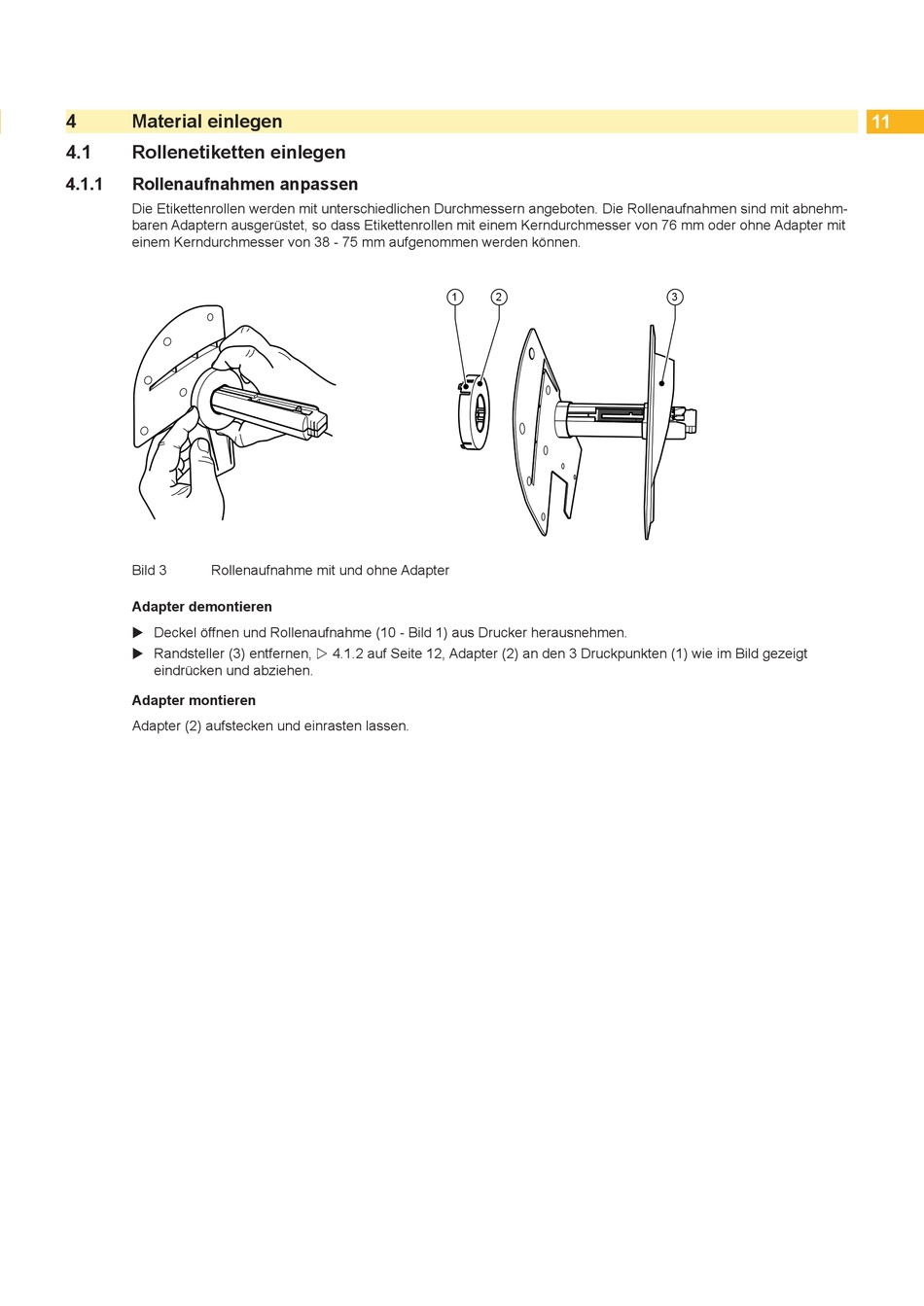

Bild 3 Rollenaufnahme mit und ohne Adapter
Adapter demontieren
 Deckel öffnen und Rollenaufnahme (10 - Bild 1) aus Drucker herausnehmen.
 Randsteller (3) entfernen,  4.1.2 auf Seite 12, Adapter (2) an den 3 Druckpunkten (1) wie im Bild gezeigt
eindrücken und abziehen.
Adapter montieren
Adapter (2) aufstecken und einrasten lassen.
1 2 3
11
