4
Material einlegen
4.1
Rollenetiketten einlegen
4.1.1
Rollenaufnahme anpassen
Die Etikettenrollen werden mit unterschiedlichen Durchmessern angeboten. Die Randsteller (1,4) sind mit abnehm-
baren Adaptern (2) ausgerüstet, so dass Etikettenrollen mit einem Kerndurchmesser von 76 mm oder ohne Adapter
mit einem Kerndurchmesser von 38 - 75 mm aufgenommen werden können.
1

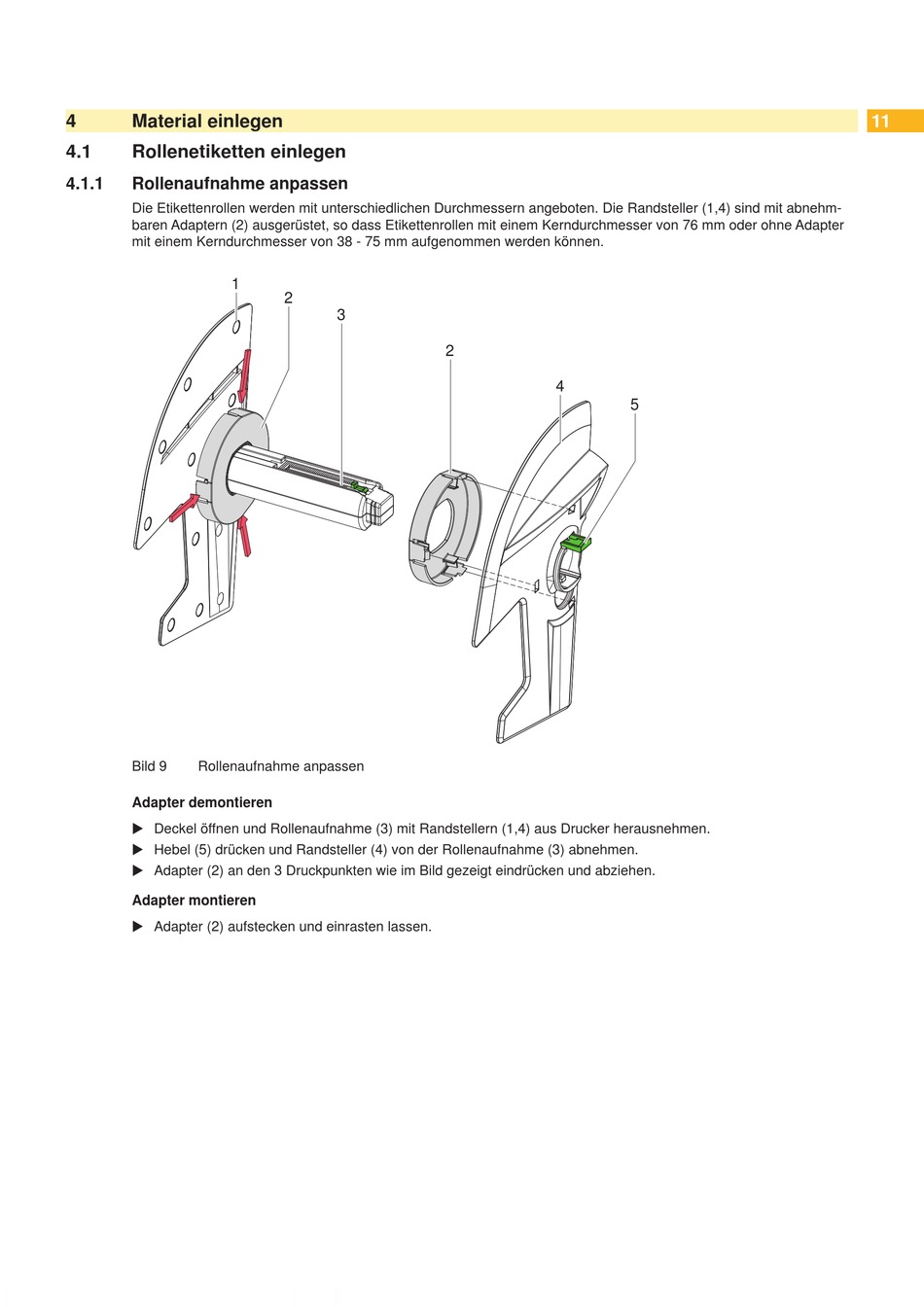

Bild 9
Rollenaufnahme anpassen
Adapter demontieren
Deckel öffnen und Rollenaufnahme (3) mit Randstellern (1,4) aus Drucker herausnehmen.
Hebel (5) drücken und Randsteller (4) von der Rollenaufnahme (3) abnehmen.
Adapter (2) an den 3 Druckpunkten wie im Bild gezeigt eindrücken und abziehen.
Adapter montieren
Adapter (2) aufstecken und einrasten lassen.
2
3
2
4
5
11
