Einrichtung zum Aufschneiden der Paspelenden

15.8 Zahnriemen wechseln

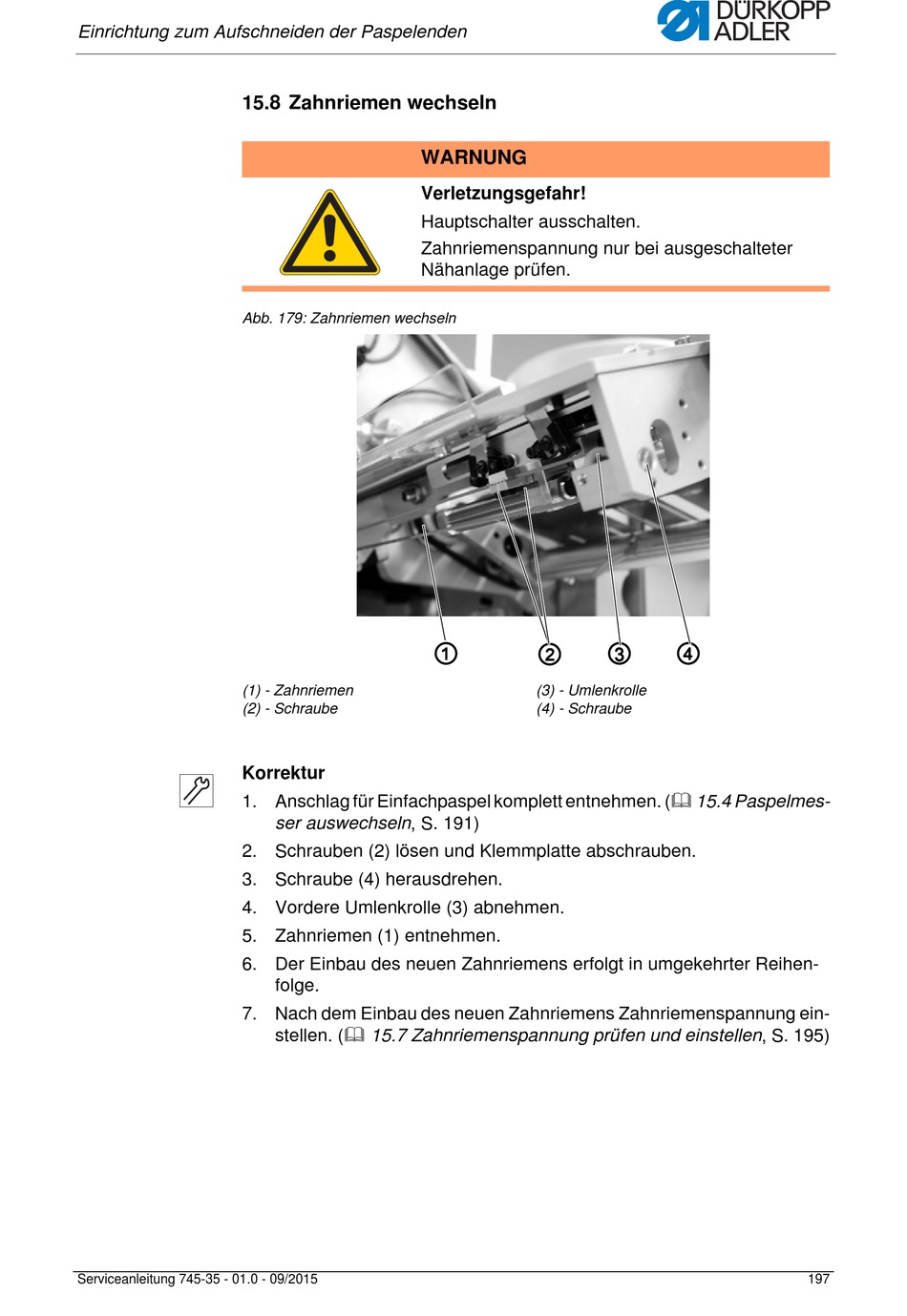

Abb. 179: Zahnriemen wechseln
(1) - Zahnriemen
(2) - Schraube
Korrektur
1. Anschlag für Einfachpaspel komplett entnehmen. ( 15.4 Paspelmes-
2. Schrauben (2) lösen und Klemmplatte abschrauben.
3. Schraube (4) herausdrehen.
4. Vordere Umlenkrolle (3) abnehmen.
5. Zahnriemen (1) entnehmen.
6. Der Einbau des neuen Zahnriemens erfolgt in umgekehrter Reihen-
7. Nach dem Einbau des neuen Zahnriemens Zahnriemenspannung ein-
Serviceanleitung 745-35 - 01.0 - 09/2015
WARNUNG
Verletzungsgefahr!
Hauptschalter ausschalten.
Zahnriemenspannung nur bei ausgeschalteter
Nähanlage prüfen.
①
ser auswechseln, S. 191)
folge.
stellen. ( 15.7 Zahnriemenspannung prüfen und einstellen, S. 195)
③ ④
②
(3) - Umlenkrolle
(4) - Schraube
197
