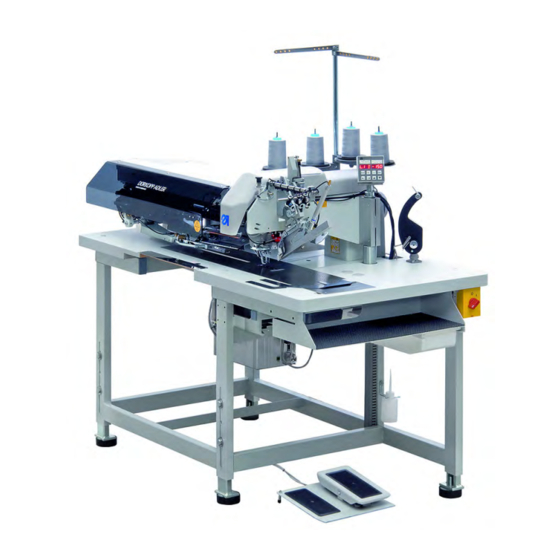

Dürkopp Adler 745-35 S Betriebsanleitung

Dürkopp Adler 745-35 S Betriebsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
745 - 35 S
Betriebsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dürkopp Adler 745-35 S

Inhaltszusammenfassung für Dürkopp Adler 745-35 S

  • Seite 1 745 - 35 S Betriebsanleitung...
  • Seite 2 Alle Rechte vorbehalten. Eigentum der Dürkopp Adler AG und urheberrechtlich geschützt. Jede, auch auszugsweise Wiederverwendung dieser Inhalte ist ohne vorheriges schriftliches Einverständnis der Dürkopp Adler AG verboten. Copyright © Dürkopp Adler AG - 2014...

  • Seite 3: Inhaltsverzeichnis

    Leistungsbeschreibung ............. 9 Leistungsmerkmale............... 9 Konformitätserklärung..............10 Zusatzausstattungen ..............10 Unterklassen................15 2.4.1 745-35 S ..................15 2.4.2 745-35 A ..................15 2.4.3 745-35 B ..................16 2.4.4 745-35 D ..................16 2.4.5 745-35 F ..................17 Technische Daten............... 18 Sicherheitshinweise ..............
  • Seite 4 Inhaltsverzeichnis 5.3.12 Zusatzausstattung 2. Lichtschranke für Patte einstellen .... 44 5.3.13 Inkrementalgeber testen ............. 45 Tabelle Nahtparameter ............... 46 Maschinenparameter ..............48 Fehlermeldungen/Betriebsanzeigen ........... 50 Eingänge..................54 Ausgänge..................54 Steuerung austauschen.............. 55 Bedienung ................. 57 Faltstation zur Seite schwenken ..........57 Abdeckhaube zurückschieben und Stoffgleitblech abnehmen ...
  • Seite 5 Inhaltsverzeichnis 7.4.2 Separaten Spuler anschließen ..........116 Pneumatischer Anschluss ............117 7.5.1 Druckluftwartungseinheit anschließen ........118 Anschluss an die hauseigene Vakuumanlage ......119 Ölschmierung................120 Inbetriebnahme................. 122 Installation der Maschinensoftware .......... 123 7.9.1 Allgemeines ................123 7.9.2 Laden des Programms ............. 124 7.9.3 Dongle-Update per Internet ............
  • Seite 6 Inhaltsverzeichnis Betriebsanleitung 745-35 Version 02.0 - 06/2014...

  • Seite 7: Über Diese Betriebsanleitung

    Über diese Betriebsanleitung 1 Über diese Betriebsanleitung Diese Betriebsanleitung der Nähanlage 745-35 wurde mit größter Sorgfalt erstellt. Sie enthält Informationen und Hinweise, um einen sicheren und langjährigen Betrieb zu ermöglichen. Sollten Sie Unstimmigkeiten feststellen oder Verbesserungswünsche haben, bitten wir um Ihre Rückmeldung,  Kapitel 7.10 Kundendienst. Betrachten Sie die Betriebsanleitung als Teil des Produkts und bewahren Sie diese gut erreichbar auf.

  • Seite 8: Weitere Unterlagen

    Über diese Betriebsanleitung Symbol/Zeichen Bedeutung • Aufzählungen sind mit einem Punkt versehen. Handlungsanweisungen sind nummeriert und müssen in der angegebenen Reihenfolge durchgeführt werden. Verweise zu weiterführenden Informationen in dieser  Betriebsanleitung bzw. anderen Dokumenten sind mit diesem Symbol gekennzeichnet. Wichtige Warnhinweise für die Benutzer der Maschine werden speziell Sicherheit gekennzeichnet.

  • Seite 9: Transport

    Über diese Betriebsanleitung 1.5.1 Transport Dürkopp Adler haftet nicht für Bruch- und Transportschäden. Kontrollieren Sie die Lieferung direkt nach dem Erhalt. Reklamieren Sie Schäden beim letzten Transportführer. Dies gilt auch, wenn die Verpackung nicht beschädigt ist. Lassen Sie Maschinen, Geräte und Verpackungsmaterial in dem Zustand, in dem sie waren, als der Schaden festgestellt wurde.
  • Seite 10 Über diese Betriebsanleitung Betriebsanleitung 745-35 Version 02.0 - 06/2014...

  • Seite 11: Leistungsbeschreibung

    Nähprozess und zeigt Fehlbedienungen und Störungen auf dem Bedienfeld an. Näheinrichtungen und Faltstempel Angaben über Näheinrichtungen und Faltstempel für die unterschiedlichen Einsatzzwecke sind aus den Einrichtungsblättern der 745-35 S zu entnehmen. Anfragen richten Sie bitte an die DÜRKOPP ADLER-Geschäftsstellen. Betriebsanleitung 745-35 Version 02.0 - 06/2014...

  • Seite 12: Konformitätserklärung

    Leistungsbeschreibung 2.2 Konformitätserklärung Die Maschine entspricht den europäischen Vorschriften, die in der Konformitäts- bzw. Einbau-Erklärung angegeben sind. 2.3 Zusatzausstattungen Durch ein flexibles System von Zusatzausstattungen kann die Nähanlage dem jeweiligen Anwendungsfall entsprechend optimal und kostengünstig ausgestattet werden.  = Standardausrüstung ...
  • Seite 13 Leistungsbeschreibung Bestell-Nr. Zusatzausstattung Automatische Zuführung, links 180-220 mm (mit Patte 180- 200 mm)    0745 517734 Zum automatischen Zuführen der Patte und der Beilegeteile. Kann mit Reißverschlusszuführung 0745 597774 und 0745 597794 erweitert werden. Automatische Zuführung, rechts 180-220 mm (mit Patte 180- 200mm) ...
  • Seite 14 Leistungsbeschreibung Bestell-Nr. Zusatzausstattung Reißverschlusszuführung, links In Verbindung mit Zuführeinrichtung 0745 517734   0745 597774 Für Reißverschlüsse, die auf Länge geschnitten sind, ohne Schloss, Gesamtbreite 24 mm, Raupenbreite ca. 4 mm, Raupe bei Fertigtasche innenliegend. Reißverschlusszuführung, rechts In Verbindung mit Zuführeinrichtung 0745 517744 ...
  • Seite 15 Leistungsbeschreibung Bestell-Nr. Zusatzausstattung Lichtschranken Lichtschranke  0745 598154 2. Lichtschranke für Speed Pocket Bausatz Lichtschranke Zusätzliche Lichtschranke für 745-35 A bei Sakko und Hosenfertigung für umschaltbare Pattenerkennung links und rechts und bei Ausstattung mit schrägem Messerbock auch zur     ...
  • Seite 16 Leistungsbeschreibung Bestell-Nr. Zusatzausstattung Bausatz: Taschenbeutelklemme      0745 597894 für schmale Taschenbeutel & für vorderen Anlegepunkt        0745 598134 Nähleuchte mit Trafo Bausatz: Paspel anblasen für 745-35 A   0745 598164 Zum Anblasen des Paspels bei hohen Paspelüberständen.

  • Seite 17: Unterklassen

    2.4 Unterklassen In den folgenden Kapiteln werden die Merkmale der einzelnen Unterklas- sen der Maschine herausgestellt. 2.4.1 745-35 S Basisnähanlage zum Vornähen von rechtwinkeligen Paspeltaschen. Das Anlegen der Paspel und Beilegteile erfolgt manuell. Taschenlänge 20-200 mm (mit Patte max. 180 mm) Zur Vollständigkeit ist eine Näheinrichtung auszuwählen.
  • Seite 18 Leistungsbeschreibung maximal +/- 13 mm relativ zur zweiten (rechten) Naht. Großes Farb-Graphikdisplay BF1CE mit Zehnertastatur und Funktionstasten. Die Bedienoberfläche ist durch den Anwender in ihrer Funktionalität gestaltbar. Alle Taschenparameter sind frei programmierbar. Das jeweils angewählte Icon ist durch eine auf jedem Fenster befindliche Infozeile zusätzlich beschrieben.
  • Seite 19 Leistungsbeschreibung Taschenecken ergeben sich aus den in 0,1 mm Schritten programmierbaren Nahtversatz der beiden Nahtreihen. Der programmierbare Einschnitt der Taschenecken, einstellbar über zwei Schrittmotore, ist für Nahtanfang und Nahtende frei wählbar und beträgt maximal +/- 13 mm relativ zur zweiten (rechten) Naht. Der gesamte Messerbock ist ausklappbar, um Einstell- und Servicearbeiten zu ermöglichen.

  • Seite 20: Technische Daten

    Leistungsbeschreibung 2.5 Technische Daten Technische Daten 745-35 S Nähstichtyp 301/Doppelsteppstich Anzahl Nadeln Nadelsystem 2134-85 Nadelstärke [Nm] 80-110 2000-3000 Stichzahl (programmierbar) [min 2750 Stichzahl bei Auslieferung [min Stichlänge (programmierbar) [mm] 0,5-3 Stichlänge bei Auslieferung [mm] Stichanzahl der Stichverdichtung [n] 1-10 (programmierbar)

  • Seite 21: Sicherheitshinweise

    Sicherheitshinweise 3 Sicherheitshinweise Dieses Kapitel enthält grundlegende Hinweise zu Ihrer Sicherheit. Lesen Sie die Hinweise sorgfältig, bevor Sie die Maschine aufstellen oder bedienen. Befolgen Sie unbedingt die Angaben in den Sicherheitshinweisen. Nichtbeachtung kann zu schweren Verletzungen und Sachschäden führen. 3.1 Grundlegende Sicherheitshinweise Die Maschine darf nur so verwendet werden, wie diese Betriebsanleitung es beschreibt.

  • Seite 22: Signalwörter Und Symbole In Warnhinweisen

    Sicherheitshinweise Die Maschine darf nur von qualifiziertem Fachpersonal aufgestellt Anforderungen an das Personal werden. Wartungsarbeiten und Reparaturen dürfen nur von qualifiziertem Fachpersonal vorgenommen werden. Arbeiten an elektrischen Ausrüstungen dürfen nur von qualifiziertem Fachpersonal vorgenommen werden. Nur autorisierte Personen dürfen an der Maschine arbeiten. Jeder, der an der Maschine arbeitet, muss vorher die Betriebsanleitung gelesen haben.
  • Seite 23 Sicherheitshinweise Bei Gefahren für Personen zeigen diese Symbole die Art der Gefahr an: Symbole Symbol Art der Gefahr Allgemeine Gefahr Gefahr durch Stromschlag Gefahr durch spitze Gegenstände Gefahr durch Quetschung Beispiele für die Gestaltung der Warnhinweise im Text: Beispiele GEFAHR Art und Quelle der Gefahr Folgen bei Nichtbeachtung Maßnahmen zur Abwehr der Gefahr...
  • Seite 24 Sicherheitshinweise VORSICHT Art und Quelle der Gefahr Folgen bei Nichtbeachtung Maßnahmen zur Abwehr der Gefahr So sieht ein Warnhinweis aus, dessen Nichtbeach- tung zu mittelschwerer oder leichter Verletzung führen kann. VORSICHT Art und Quelle der Gefahr Maßnahmen zur Abwehr der Gefahr So sieht ein Warnhinweis aus, dessen Nichtbeach- tung zu Umweltschäden führen kann.

  • Seite 25: Gerätebeschreibung 745-35 S

    Gerätebeschreibung 745-35 S 4 Gerätebeschreibung 745-35 S Die Dürkopp-Adler 745-35 S ist eine Nähanlage zum automatisierten Vornähen von Paspel- , Patten- und Leistentascheneingriffen mit rechtwinkligen Taschenecken. Die korrekte Funktionsweise setzt sich aus verschiedenen Ablaufschritten zusammen und setzt eine genaue Kenntnis aller Bedienelemente voraus.

  • Seite 26: Softwarebeschreibung

    Gerätebeschreibung 745-35 S 4.2 Softwarebeschreibung Die Software mit ihren Einstellmöglichkeiten wird in  5 Service-Einstel- lungen über die Software, S. 25 ausführlich erläutert. Abb. 2: Bedienfeld der 745-35 S Betriebsanleitung 745-35 Version 02.0 - 06/2014...

  • Seite 27: Service-Einstellungen Über Die Software

    ← Stückzähler anzeigen/löschen ESC und Mittelmesser ein/aus ESC und ▼ Eckenmesser ein/aus ESC und ▲ → Stapler ein/aus ESC und aktuelle Nahtlänge ändern ▲ oder ▼ ← → zum nächsten Programm weiterschalten oder Betriebsanleitung 745-35 S Version 02.0 - 06/2014...

  • Seite 28: Bedienung

    (P und →) bzw. (P und ←) gedrückt, geht das Programm in die Betriebs- art zum Nähen. Dazu muss die Maschine vorher die Referenzfahrt durchführen, die durch das Pedal eingeleitet wird. Bis dahin blinkt die folgende Anzeige: Abb. 5: Anzeige nach dem Einschalten Betriebsanleitung 745-35 S Version 02.0 - 06/2014...

  • Seite 29: Taschenprogramm Editieren

    (2) - Parameter-Wert So editieren Sie einen Nahtparameter: 1. Nahtparameter auswählen,  2.1.1.  Eine Stelle des Parameter-Werts (2) blinkt. 2. Parameter-Wert (2) mit Hilfe der Pfeiltasten, ändern. ▲ ▼, 3. Taste OK drücken. Betriebsanleitung 745-35 S Version 02.0 - 06/2014...
  • Seite 30 Bei langer Betätigung der Taste F werden alle 9 Nahtprogramme initiali- siert. Danach wechselt die Anzeige in den Modus zum Auswählen eines Nahtparameters im aktuellen Nahtprogramm. Abb. 9: Anzeige nach langem Druck auf die Taste F Betriebsanleitung 745-35 S Version 02.0 - 06/2014...

  • Seite 31: Sequenz Editieren

    1. Taste ESC und ← gleichzeitig drücken.  Der Tages-Stückzähler wird angezeigt. 2. Taste OK lange drücken, um den Tages-Stückzähler auf 0 zu setzen. 3. Taste ESC drücken, um wieder in den Nähmodus zu gelangen. Betriebsanleitung 745-35 S Version 02.0 - 06/2014...

  • Seite 32: Einstellprogramme Der Maschine

     Die Anzeige wechselt in den Modus der Einstellprogramme. 3. Einstellprogramme mit den Pfeiltasten, auswählen. ▲ ▼, 4. Taste OK drücken, um das Einstellprogramm zu aktivieren. 5. Taste ESC drücken, um das Menü zu verlassen. Betriebsanleitung 745-35 S Version 02.0 - 06/2014...

  • Seite 33: Greiferfaden-Vorratszähler Anzeigen/Löschen

    2. Den Wert mit den Pfeiltasten, , einstellen. ▲ ▼ Beim Wert 0 ist die Greiferfadenzählung ausgeschaltet. 3. Taste OK drücken.  Der Wert wird gespeichert. Jetzt kann wieder ein Einstellprogramm ausgewählt werden. Betriebsanleitung 745-35 S Version 02.0 - 06/2014...

  • Seite 34: Einlegevorgang Testen

     Der Nähablauf wird bis zum nächsten Haltepunkt fortgesetzt. Die Anzeige wechselt dabei zur normalen Ansicht. 4. Schritt 3 bis zum Ende des Nähablaufs wiederholen. 5. Programm verlassen, indem Sie die Maschine ausschalten. Betriebsanleitung 745-35 S Version 02.0 - 06/2014...

  • Seite 35: Dongle-Menü

    1. Drücken Sie die Taste OK.  Es sind folgende Anzeigen nach dieser Aktion möglich: z. B. für die 745-35S Daten-Dongle (zum Abspeichern von Parametern) Abb. 19: Daten-Dongle z. B. für die 745-35S Boot-Dongle Abb. 20: Boot-Dongle Betriebsanleitung 745-35 S Version 02.0 - 06/2014...
  • Seite 36  Die Anzeige wechselt wieder zum Menüpunkt Maschinenparameter laden. Falls keine Maschinenparameter auf dem Dongle gespeichert sind, erfolgt die Meldung Info 4325. Diese muss mit der Taste OK bestätigt werden, um weiterarbeiten zu können. Betriebsanleitung 745-35 S Version 02.0 - 06/2014...
  • Seite 37 Das Display wechselt zur Sicherheitsabfrage: Abb. 27: Sicherheitsabfrage 1. Taste OK drücken.  Die Maschinenparameter der Nähanlage werden auf dem Dongle gepeichert. 2. Taste ESC drücken.  Die Anzeige wechselt wieder zum Menüpunkt Maschinenparameter speichern. Betriebsanleitung 745-35 S Version 02.0 - 06/2014...
  • Seite 38 Das Formatieren eines Dongles ist notwendig, wenn im Menüpunkt Dong- le Inhalt anzeigen NICHT folgende Anzeige erfolgt: Abb. 30: Daten-Dongle So formatieren Sie den Dongle: Abb. 31: Dongle formatieren Das Display wechselt zur Sicherheitsabfrage: Abb. 32: Sicherheitsabfrage Betriebsanleitung 745-35 S Version 02.0 - 06/2014...

  • Seite 39: Multitest

    Ausgänge testen Eingänge manuell testen Eingänge automatisch testen ROM testen RAM testen Nähmotor testen Fehlerspeicher anzeigen Eckenmesser testen Mittelmesser testen Lichtschranke für Patte einstellen Restfadenwächter einstelllen 2. Lichtschranke für Patte einstellen Inkrementalgeber testen Betriebsanleitung 745-35 S Version 02.0 - 06/2014...

  • Seite 40: Ausgänge Testen

    5.3.2 Eingänge manuell testen Abb. 36: Programm Eingänge testen 1. Taste OK drücken.  Die Anzeige wechselt in diese Ansicht: Abb. 37: Eingänge testen (1) - Eingangs-Nummer (2) - Zustand  Links blinkt die Eingangs-Nummer (1). Betriebsanleitung 745-35 S Version 02.0 - 06/2014...

  • Seite 41: Eingänge Automatisch Testen

    Abb. 40: Programm ROM testen 1. Taste OK drücken.  Die Anzeige wechselt in diese Ansicht: Abb. 41: ROM testen  Anzeige nach dem Test: Abb. 42: ROM testen  Checksumme: 1 = OK; 0 = Fehler Betriebsanleitung 745-35 S Version 02.0 - 06/2014...

  • Seite 42: Ram Testen

    Abb. 46: Programm Nähmotor testen 1. Taste OK drücken.  Die Anzeige wechselt in diese Ansicht: Abb. 47: Nähmotor testen 2. Tasten + und - drücken, um die Drehzahl in Schritten von 100 U/min einzustellen. Betriebsanleitung 745-35 S Version 02.0 - 06/2014...

  • Seite 43: Fehlerspeicher Anzeigen

    1. Taste P drücken, um die Eckenmesser hoch- oder runter zu schalten. 5.3.9 Mittelmesserzuschaltung prüfen  Die Anzeige wechselt in diese Ansicht: Abb. 51: Mittelmesserzuschaltung prüfen 1. Taste F drücken, um die Mittelmesser ein- oder aus zu schalten. Betriebsanleitung 745-35 S Version 02.0 - 06/2014...

  • Seite 44: Lichtschranke Für Patte Einstellen

    • Orange LED ein = Reflexion vorhanden • Orange LED aus = keine Reflexion • Grüne LED ein = Schaltsignal stabil Wenn die grüne LED nicht leuchtet, sollte die Lichtschranke gereinigt, neu eingestellt, ausgetauscht oder die Reflexfolie erneuert werden. Betriebsanleitung 745-35 S Version 02.0 - 06/2014...

  • Seite 45: Zusatzausstattung Restfadenwächter Einstellen

    3. Taste ESC drücken, um das Programm zu verlassen. Hinweis: Wenn die Sendeleistung zu hoch, ist, der Restfadenwächter also schon auslöst, wenn der Greifer angestrahlt wird, kann die Sendeleistung verrin- gert werden. Gleiches gilt bei einer zu geringen Sendeleistung. Betriebsanleitung 745-35 S Version 02.0 - 06/2014...

  • Seite 46: Zusatzausstattung 2. Lichtschranke Für Patte Einstellen

    = LS 1 Keine Reflexion = LS 0 Abb. 58: Lichtschranke für Patte einstellen  Es werden folgende Ausgänge geschaltet: Transportklammer links und rechts senken, Faltbleche schliessen, Pattenklemme schliessen, Transportklammer in den Einlegebereich ziehen. Betriebsanleitung 745-35 S Version 02.0 - 06/2014...

  • Seite 47: Inkrementalgeber Testen

    Transportklammer in die hintere Position (150.0) gestartet werden. 6. Die Geschwindigkeit der Transportklammer wird durch Betätigen der Taste F verändert (Stufen: 10%, 50%, 80%, 100%). 7. Die Transportklammern werden durch Betätigen der Tasten + und - angehoben bzw. abgesenkt. Betriebsanleitung 745-35 S Version 02.0 - 06/2014...

  • Seite 48: Tabelle Nahtparameter

    2000 3000 2750 Nähmotor Softstart ein/aus Nähmotor Anzahl Softstartstiche Nähmotor Softstartdrehzahl Klammer Mode 0 = linke und rechte Transportklammer gleichzeitig senken 1 = linke Transportklammer zuerst senken 2 = rechte Transportklammer zuerst senken Betriebsanleitung 745-35 S Version 02.0 - 06/2014...
  • Seite 49 Rücklaufgeschwindigkeit % Niederhalter ein / aus Nähmodus 0 = feste Nählänge 1 = Lichtschranke für Pattenabtastung Lichtschranken Korrektur Nahtanfang 1/10 mm Lichtschranken Korrektur Nahtende 1/10 mm Transportweg zur Warteposition Max. Pattenlänge Pattenklemme ein/aus Betriebsanleitung 745-35 S Version 02.0 - 06/2014...

  • Seite 50: Maschinenparameter

    Abstand Eckenmesser Nahtende bis zu Nadeln Restfadenwächter vorhanden 1 = vorhanden 2. Lichtschranke vorhanden 1 = vorhanden Abstand 2. Lichtschranke - Nadeln 1/10 mm Parameter initialisieren Maschinenparameter initialisieren Taschenparameter initialisieren Sequenz initilisieren Alle Parameter initilisieren Produktionszähler anzeigen Betriebsanleitung 745-35 S Version 02.0 - 06/2014...
  • Seite 51 Abb. 63: Sequenz initialisieren  Nach dem Initialisieren ist die Sequenz mit Standardwerten geladen. Alle Parameter Abb. 64: Alle Parameter initialisieren  Alle Parameter initialisieren, d. h. Maschinen-, Taschenparameter und Sequenz mit Standardwerten laden. Betriebsanleitung 745-35 S Version 02.0 - 06/2014...

  • Seite 52: Fehlermeldungen/Betriebsanzeigen

    Schrittmotor X-Achse Überspannung • Netzspannung zu hoch • Netzspannung prüfen 2156 Schrittmotor X-Achse Übertemperatur • Schrittmotor X-Achse schwergängig • Schwergängigkeit beseitigen • Schrittmotor X-Achse defekt • Schrittmotor X-Achse austauschen • Steuerung defekt • Steuerung austauschen Betriebsanleitung 745-35 S Version 02.0 - 06/2014...
  • Seite 53 Dongle mit Maschinenparametern benutzen Dongle in die Steuerung geladen werden, da keine Maschinenparameter gespeichert sind. 4326 Es können keine Taschenparameter vom Dongle Dongle mit Taschenparametern benutzen in die Steuerung geladen werden, da keine Taschenparameter gespeichert sind Betriebsanleitung 745-35 S Version 02.0 - 06/2014...
  • Seite 54 Err 9001 Eckenmesserstation ist während des Eckenmesserstation-Befestigung überprüfen/ Nähablaufs ausgeschwenkt. einstellen Pedal nach hinten betätigen, anschließend fährt der Transportschlit- ten nach hinten und starten mit dem Ablauf. Info 9002 Faltstation ist ausgeschwenkt Faltstation einschwenken Betriebsanleitung 745-35 S Version 02.0 - 06/2014...
  • Seite 55 Pedal nach hinten treten Maschine die Referenzfahrt durchzuführen Aktuelle Eckenmesser am Nahtanfang kann nicht Aktuelle Nahtlänge ändern oder Anlegepunkt der Nahtlänge angefahren werden aktuellen Naht ändern oder L1 ändern (Abstand blinkt Eckenmesser justieren) Betriebsanleitung 745-35 S Version 02.0 - 06/2014...

  • Seite 56: Eingänge

    Flusen ausblasen Greiferfadenklemme öffnen Greiferfadenschere schließen Fadenspannung schließen Transportklammer links senken Transportklammer rechts senken Faltstempel heben aus Faltstempel senken Faltbleche schließen Pattenklemme öffnen Niederhalter ein Staplerzange vor Staplerbügel ausschwenken Messerbock Nahtanfang Messerbock Nahtende Betriebsanleitung 745-35 S Version 02.0 - 06/2014...

  • Seite 57: Steuerung Austauschen

    Service-Einstellungen über die Software 5.9 Steuerung austauschen Hierzu siehe: Teil 2 Aufstellanleitung: “Installation der Maschinensoft- ware” und Teil 4 Programmieranleitung: Punkt 3.5 “Dongle-Menü”. Betriebsanleitung 745-35 S Version 02.0 - 06/2014...
  • Seite 58 Service-Einstellungen über die Software Betriebsanleitung 745-35 S Version 02.0 - 06/2014...

  • Seite 59: Bedienung

    Vornähen von Paspel- , Patten- und Leistentascheneingriffen mit rechtwinkligen Taschenecken. Um ein gutes Nähergebnis zu erhalten, ist eine fehlerfreie Bedienung notwendig. Um dies zu erreichen, sind die Arbeiten an der 745-35 S im Folgenden erläutert. 6.1 Faltstation zur Seite schwenken Für Arbeiten an der Nähstelle (Einfädeln der Nadelfäden, Wechseln der...

  • Seite 60: Abdeckhaube Zurückschieben Und Stoffgleitblech Abnehmen

    Bedienung Faltstation zurückschwenken ACHTUNG Sachschaden! Nach dem Zurückschwenken muss die Faltstation in der Arretierung (2) einrasten. 1. Faltstation zurückschwenken Abb. 67: Faltstation eingerastet (2) - Griff/Arretierung 6.2 Abdeckhaube zurückschieben und Stoffgleitblech abneh- WARNUNG Vorsicht Verletzungsgefahr! Hauptschalter ausschalten. Abdeckhaube zurück- schieben und Stoffgleitblech abnehmen NUR bei ausgeschalteter Nähanlage.
  • Seite 61 Bedienung Abb. 68: Abdeckhaube verschieben (1) - Abdeckhaube (3) - Kabel Lichtschranke (2) - Schraube Abdeckhaube zurückschieben 1. Schraube (2) der Abdeckhaube (1) lösen. 2. Abdeckhaube (1) nach links schieben. Die Transportklammern sind zugänglich. 3. Abdeckhaube (1) wieder nach rechts schieben, bis sie hörbar einrastet. Wenn die Abdeckhaube zurückgeschoben ist, erscheint eine Sicherheits- meldung im Display: Abb.

  • Seite 62: Zum Völligen Entfernen (Für Wartungs- Und Einstellarbeiten)

    Bedienung Abb. 70: Stoffgleitblech zur Seite schwenken (2) - Stoffgleitblech (3) - Tischplattenmulde Zum völligen Entfernen (für Wartungs- und Einstellarbeiten): 1. Stoffgleitblech am Stift (4) komplett anheben. Abb. 71: Stoffgleitblech komplett entfernen (4) - Stift Betriebsanleitung 745-35 Version 02.0 - 06/2014...

  • Seite 63: Maschinenoberteil Hochstellen

    Bedienung 6.3 Maschinenoberteil hochstellen Für Wartungsarbeiten läßt sich das Maschinenoberteil hochstellen.Der Transportwagen muss dazu in seiner hinteren Einstellung stehen. WARNUNG Vorsicht Verletzungsgefahr! Hauptschalter ausschalten. Abb. 72: Maschinenoberteil hochstellen I (1) - Abdeckhaube (3) - Arretierhebel (2) - Faltstation (4) - Kopfdeckel Betriebsanleitung 745-35 Version 02.0 - 06/2014...
  • Seite 64 Bedienung Abb. 73: Maschinenoberteil hochstellen II (5) - Stoffgleitblech Maschinenoberteil hochstellen 1. Abdeckhaube (1) entfernen. Dazu die Abdeckhaube vorne anheben, so das die Verrastung gelöst wird. Die Abdeckhaube vorsichtig nach oben abheben. 2. Faltstation (2) um 90° ausschwenken. 3. Arretierhebel (3) nach oben schwenken. 4.

  • Seite 65: Nadeln Und Garne

    Bedienung Abb. 74: Klinke freistellen (6) - Klinke 4. Stoffgleitblech einsetzen. 5. Arretierhebel (3) nach unten schwenken. 6. Faltstation (2) zurückschwenken und mit Arretierhebel einrasten lassen. 7. Abdeckhaube (1) aufsetzen und wieder einrasten. 6.4 Nadeln und Garne Nadelsystem: 2134-85 Empfohlene Nadeldicke: •...

  • Seite 66: Empfohlene Garndicken

    Bedienung ist. Die Etikett-Nr. 120 auf der Garnrolle eines Umspinnzwirnes entspricht z.B. der Garndicke Nm 80/2 (siehe eingeklammerte Tabellenwerte). Bei monofilen Fäden können Nadelfäden und Greiferfäden der gleichen Dicke verwendet werden. Die besten Ergebnisse werden dabei mit weichen und dehnbaren Fäden (Software) der Fadendicke 130 Denier erzielt.
  • Seite 67 Bedienung Nadeln wechseln Abb. 75: Nadeln wechseln (1) - Nadelhalter (4) - Hohlkehle linke Nadel (2) - Schraube (5) - Hohlkehle rechte Nadel (3) - Mittelmesser WARNUNG Gefahr von Schnittverletzungen! Hauptschalter ausschalten. Nadeln nur bei ausgeschaltetem Hauptschalter wechseln. Beim Wechseln der Nadeln nie in den Bereich des Mittelmessers (3) greifen.

  • Seite 68: Nadelfaden Einfädeln

    Bedienung ACHTUNG Sachschaden! Nach dem Wechsel auf eine andere Nadeldicke muss der Nadel- schutz am Greifer nachjustiert werden (siehe Serviceanleitung). Hinweis: Die 745-35 ist standardmäßig mit Nadeln der Dicke Nm 100 ausgestattet. 6.5 Nadelfaden einfädeln WARNUNG Vorsicht Verletzungsgefahr! Hauptschalter ausschalten. Nadeln nur bei ausgeschalteter Nähanlage einfä- deln.

  • Seite 69: Linke Nadel

    Bedienung Abb. 77: Nadelfaden einfädeln (3) - Fadenhebel (10) - Nadelfadenspannung (4) - Fadenvorzieher (11) - Führung (5) - Führung (12) - Nadelfadenspannung (6) - Nadelfadenwächter (13) - Führung (7) - Nadelfadenwächter (14) - Fadenanzugsfeder (8) - Führung (15) - Fadenanzugsfeder (9) - Bohrung im Halteblech (16) - Bohrung im Halteblech Linke Nadel...
  • Seite 70 Bedienung Rechte Nadel 1. Garnrolle auf Garnständer stecken 2. Faden von der Garnrolle durch die Bohrung (1) des Garnständers fädeln. 3. Faden durch Führung (2) führen. 4. Faden durch die Bohrung im Halteblech (9) führen. 5. Faden durch die Spannungsscheibe der Nadelfadenspannung (10) fädeln.

  • Seite 71: Greiferfaden Aufspulen

    Bedienung 6.6 Greiferfaden aufspulen Der separate Spuler ermöglicht ein Aufspulen der Greiferfäden unabhängig vom Nähen. Abb. 78: Greiferfaden aufspulen (1) - Bohrung des Abzugsarms (4) - Führung (2) - Spulenfadenspannung (5) - Reflexionsfläche (3) - Spulenklappe 1. Auf den Spulennaben befindliche Fadenreste vor dem Aufspulen ent- fernen.

  • Seite 72: Restfadenwächter

    Bedienung Nach Erreichen der eingestellten Spulenfüllmenge schaltet der Spuler selbstständig ab. Zum Einstellen der Spulenfüllung,  Serviceanlei- tung. 6.7 Restfadenwächter Der Restfadenwächter überwacht mit den Infrarot-Reflexlicht-Schranken (1) und (2) die linke und rechte Greiferfadenspule. Abb. 79: Restfadenwächter (1) - Lichtschranke 1 (3) - Reflexionsfläche (2) - Lichtschranke 2 1.

  • Seite 73: Spulen Wechseln

    Bedienung WARNUNG Vorsicht Verletzungsgefahr! Hauptschalter ausschalten. Linsen der Lichtschalter nur bei ausgeschalteter Nähanlage reinigen. 5. Hauptschalter ausschalten. 6. Bei jedem Spulenwechsel die Linsen der Lichtschranke mit einem wei- chen Tuch säubern. 7. Hauptschalter einschalten. 8. Neuen Nähvorgang starten. 6.8 Spulen wechseln ACHTUNG Sachschaden! Vor dem Spulenwechsel Hauptschalter ausschalten.
  • Seite 74 Bedienung Abb. 82: Spule herausnehmen (1) - Spulengehäuse-Oberteil (2) - Spulengehäuseklappe Leere Spule herausnehmen 1. Hauptschalter ausschalten 2. Faltstation zur Seite schwenken 3. Stoffgleitblech anheben und nach links wegschwenken. 4. Spulengehäuse-Oberteil (1) anheben. Die Spulengehäuseklappe (2) wird dabei mit angehoben. 5.

  • Seite 75: Fadenspannung

    Bedienung Abziehen des Fadens muss sich die Spule in Pfeilrichtung (entgegen der Greiferdrehrichtung) drehen. 4. Spulengehäuseoberteil (1) mit voller Spule in das Spulengehäuseun- terteil einsetzen. 5. Spulengehäuseklappe (2) schließen. ACHTUNG Sachschaden! Für eine sichere Funktion des Restfadenwächters bei jedem Spu- lenwechsel die Linsen der Lichtschranken mit einem weichen Tuch reinigen.

  • Seite 76: Bremsfeder Einstellen

    Bedienung Bremsfeder einstellen: Bei Positionsstopp des Maschinenoberteils verhindert die Bremsfeder ein Nachlaufen der Greiferfadenspule. 1. Bremsfeder (4) durch Richten einstellen.  Die Bremskraft ist richtig eingestellt, wenn die Bremsfeder (4) ca. 1 mm über Fläche (3) hinaussteht. 2. Beim Einstellen der Spannungsfeder (6) ist die Bremskraft mit zu berüc- ksichtigen.

  • Seite 77: Stapelkontrolle

    Bedienung 6.10 Stapelkontrolle Die Reflexlichtschranke (1) überwacht das Abstapeln bzw. Ausblasen des genähten Teiles. Der Transportwagenrücklauf erfolgt erst, nachdem das Nähteil korrekt herausgefördert wurde. Abb. 85: Stapelkontrolle (1) - Reflexlichtschranke (2) - Reflexionsblech • Wird das Nähteil nicht korrekt herausgefördert, so bleibt der Strah- lengang zwischen Reflexlichtschranke (1) und dem Reflexionsblech (2) unterbrochen.

  • Seite 78: Eckenmesserstation Gerade Taschenecken

    Die 745-35 ist mit einer Eckenmesserstation ausgerüstet. Abb. 86: Eckenmesserstation 745_35 S 6.11.1 Eckenmesserstation aus-/einschwenken WARNUNG Vorsicht Verletzungsgefahr! Hauptschalter ausschalten. Eckenmesserstation nur bei ausgeschalteter Näh- anlage ausschwenken. Abb. 87: Eckenmesserstation 745-35 S schwenken (1) - Eckenmesserstation Betriebsanleitung 745-35 Version 02.0 - 06/2014...
  • Seite 79 Bedienung Eckenmesserstation ausschwenken 1. Eckenmesserstation (1) nach links ausschwenken.  Die Messer sind für Einstell- und Servicearbeiten zugänglich. Eckenmesserstation einschwenken 1. Eckenmesserstation (1) unter die Nähanlage zurückschwenken und ein- rasten. ACHTUNG Sachschaden! Die Eckenmesserstation muss beim Einschieben hörbar einrasten. Wird bei eingeschalteter Nähanlage die Eckenmesserstation aus- geschwenkt, so erscheint diese Meldung im Display: Abb.

  • Seite 80: Eckenmesser Einstellen

    Bedienung 6.11.2 Eckenmesser einstellen WARNUNG Vorsicht Verletzungsgefahr! Hauptschalter ausschalten. Eckenmesserstation nur bei ausgeschalteter Näh- anlage einstellen. Eckenmesserstation ausschwenken. Abb. 89: Eckenmesser einstellen (1) - Messerblock (4) - Schraube (2) - Schraube (5) - Skala (3) - Messerblock (6) - Klemmhebel Winkel der Eckenmesserstation einstellen Der Winkel des Eckenmessers wird durch Verdrehen der Messerblöcke (1) und (3) eingestellt.

  • Seite 81: Referenzposition, Nähvorgang, Schnellabschaltung

    Bedienung 1. Klemmhebel (6) lösen. 2. Nahtlänge L1 auf Skala (5) einstellen. 3. Klemmhebel (6) wieder festdrehen. 6.12 Referenzposition, Nähvorgang, Schnellabschaltung Referenzposition Die Referenzposition ist erforderlich, um eine definierte Ausgangsstellung zu erhalten. 1. Hauptschalter einschalten.  Die Steuerung wird initialisiert. ...

  • Seite 82: Patten- Und Paspelüberstand

    Bedienung Schnellabschaltung Das Sicherheitssystem der 745-35 sieht zur sofortigen Stillsetzung der Nähanlage bei Fehlbedienung, Nadelbruch, Fadenriss, u.s.w. zwei verschiedene Möglichkeiten vor: 1. Pedal zurücktreten. Die augenblickliche Stufe des Anlegevorganges bzw. der Nähvorgang wird sofort abgebrochen. Es erscheint folgende Meldung: Abb. 91: Meldung Display 2.
  • Seite 83 Bedienung Abb. 92: Patten- und Paspelüberstand (1) - Faltstempel (6) - Paspelstreifen (2) - Pattenüberstand max. 20mm (3) - Patte NA: Nahtabstand (4) - Leitblech am Faltstempel a, b: Stoffdurchgang am Faltstempel (5) - Paspelüberstand max. 20 mm /40 mm Einnähtiefe der Patte einstellen (nur manuelle Zuführung) Der Anschlag (8) bestimmt die Einnähtiefe und damit den Pattenüberstand.

  • Seite 84: Paspelstreifenlänge

    Bedienung 6.14 Paspelstreifenlänge Die Länge des Paspelstreifens muss so bemessen sein, dass dieser ca. 20 mm über Nahtanfang und -ende hinaussteht. Die Paspelstreifenlänge ergibt sich daraus wie folgt: Paspelstreifenlänge = Nählänge + 2 x 20 mm 6.15 Arbeitsmethoden Im Folgenden werden die möglichen Arbeitsmethoden der Maschine kurz erläutert: Arbeitsmethode Erläuterung...

  • Seite 85: Arbeitsmethode A (Hosenfertigung)

    Bedienung ACHTUNG Sachschaden! Die Schritte des Anlegevorgangs hängen von der Ausstattung der einzelnen Nähanlage ab. Die in den Beispielen beschriebenen An- legeschritte gelten daher nur für Nähanlagen mit gleicher Ausstat- tung. WARNUNG Vorsicht Verletzungsgefahr! Während des Anlegevorganges nicht unter Nieder- halter, Transportklammer und Faltstempel greifen.
  • Seite 86 Bedienung Abb. 94: 1. Schritt Methode A (1) - Taschenbeutelklemme (2) - Markierungen 2. Schritt: 1. Hinterhosen am “Anlegepunkt hinten” (5) und der Markierung (6) anle- 2. Pedal bzw. linkes Pedal antippen. Die Hinterhose wird mit Stoffnieder- halter (3) und Bundklemme (4) in ihre Position festgeklemmt. 3.
  • Seite 87 Bedienung 3. Schritt: 1. Pedal bzw. linkes Pedal antippen.  Die Transportklammern fahren nach vorne und senken auf das Nähteil 2. Den Paspelstreifen (8) auf den Transportklammern bündig an den Vor- derkanten (9) anlegen. Das Ausrichten der verschiedenen Paspelarten auf den Transportklammern wird im folgenden noch genauer beschrie- ben.
  • Seite 88 Bedienung 2. Besetzen auf der rechten Transportklammer anlegen. Diese Anlegeme- thode erfordert die als Zusatzausstattung erhältliche “Pattenklemme rechts”. 3. Die Kanten (1) und (2) müssen von der Nadel ausreichend erfasst wer- den, dürfen aber vom Mittelmesser nicht angeschnitten werden. Abb. 98: Einfachpaspel Einfachpaspel links mit angeschnittenem Besetzen Paspelstreifen am Anschlag (3) auf dem linken Faltblech anlegen.
  • Seite 89 Bedienung Nähen mit Patte Für das gleichzeitige Miteinnähen von Patten oder anderen Beilegteilen sind je nach Einsatzbereich folgende Zusatzausstattungen erforderlich: Hosenfertigung: Pattenklemme rechts Sakkofertigung: Pattenklemme links Schließreihenfolge der Pattenklemmen wählen Einsatzgebiet Aufnahme Schließreihenfolge d. Pattenklemmen Hosenfertigung rechts Pattenklemme rechts schließt zuerst Sakkofertigung links Pattenklemme links schließt zuerst...
  • Seite 90 Bedienung Nähen mit der Patte rechts (Hosenfertigung) 1. Die Patte bei der Hosenfertigung stets am “Anlegepunkt hinten” (Licht- marke (5)) anlegen. Der “Anlegepunkt hinten” gilt als fester Punkt auch für andere Taschenlängen (weitere Pattenlängen). 2. Die Anlegemarke (4) für die Hinterhose entsprechend auf dem Stoff- gleitblech anbringen.

  • Seite 91: Arbeitsmethode A (Sakkofertigung)

    Bedienung ACHTUNG Wird die Patte außerhalb des markierten Bereiches angelegt, so zeigt das Display des Steuergerätes folgende Fehlermeldung an: Err 9721 oder Err 9722 Korrektur von Nahtanfang und Nahtende Die Korrektur von Nahtanfang (NA) und Nahtende (NE) beim Nähen mit Lichtschranke im Taschenprogramm “Korrigieren”, Erläuterungen dazu: ...
  • Seite 92 Bedienung Anlegehilfen ausrichten Abb. 102: Anlegehilfen (1) - Brustabnäher (5) - Anschlag (2) - Pattenkante (6) - Lichtmarke (3) - Lichtmarke (7) - Anschlag (4) - LIchtmarke (8) - Lichtmarke Lasermarkierungen: • Beim Anlegen an Lichtmarke (6) wird der Abstand von Brustabnäher (1) bis zur Pattenkante (2) stets gleich groß.

  • Seite 93: Anlegen Und Nähvorgang Starten

    Bedienung ACHTUNG Wird die Patte (9) außerhalb der gestrichelten Linien (des Nähberei- ches) angelegt, so wird der Funktionsablauf unterbrochen. Das Dis- play zeigt die folgende Meldung an: Err 9721 oder Err 9722 Anschlag (10) (Einnähtiefe der Patte): • Einnähtiefe der Patte (9) durch Einschieben des Anschlags (10) in das entsprechende Langlochpaar einstellen.
  • Seite 94 Bedienung 1. Sakkovorderteil auf Stoffgleitblech anlegen. Abb. 105: Anlegehilfe (11) - Tascheneinschnitt a) Uniware: Linke Sakkovorderteile: Sakkovorderteil mit Brustabnäher (1) an Lichtmarke (5) anlegen. Rechte Sakkovorderteile: Sakkovorderteil mit Brustabnäher (1) an Lichtmarke (8) anlegen. b) Musterware: Pattenkante (2) nach Musterverlauf auf dem Sakko anzeichnen. Linke Sakkovorderteile: Sakkovorderteil mit der Anzeichnung an Lichtmarke (3) anlegen.
  • Seite 95 Bedienung Für Anlegekorrekturen: Pedal zurücktreten. Die Transportklammern heben an. Pedal nochmals zurücktreten. Der Transportwagen fährt zurück in Warteposition. Abb. 106: Anlegehilfe (12) - Paspelstreifen (13) - Vorderkanten 5. Paspelstreifen (12) auf den Transportklammern anlegen. Linke Sakkovorderteile: Paspelstreifen (12) bündig an den Vorderkanten (13) anlegen. Rechte Sakkovorderteile: Paspelstreifen ca.
  • Seite 96 Bedienung 7. Patten auf linker Transportklammer am Anschlag (14) anlegen und in Nährichtung ausrichten. Linke Sakkovorderteile: Patte (9) am hinteren Anschlag (4) des Faltstempels (16) anlegen. Rechte Sakkovorderteile: Patte (9) am vorderen Anschlag (6) des Faltstempels (16) anlegen. 8. Pedal nach vorne treten. Pattenklemme (15) schließt.

  • Seite 97: Funktionen Und Bedienen Der Zusatzausstattungen

    Bedienung 6.16 Funktionen und Bedienen der Zusatzausstattungen In diesem Kapitel wird die Funktion und das Bedienen der wichtigsten Zusatzausstattungen beschrieben. 6.16.1 Niederhalter und Taschenbeutelklemme Mit diesen Einrichtungen werden Hinterhosen und Taschenbeutel beim Ausstreifen der durch den Abnäher hervorgerufenen Mehrweite sicher gehalten.

  • Seite 98: Stapler

    Bedienung 6.16.2 Stapler An der 745-35 S kann der Zangenstapler verwendet werden. Der Stapler wird in die unten abgebildete Aufnahme (1) geführt und arre- tiert (2). Abb. 109: Aufnahme des Staplers (1) - Aufnahme für Stapler (2) - Arretierung Mit Hilfe des Zangenstaplers werden die fertigen Nähteile aus der Nähan- Zangenstapler lage auf der Ablage abgelegt.
  • Seite 99 Bedienung • Mit den Drosseln die Bewegung des Stapelbügels (1) so einstellen, dass keine ruckartige Bewegung ausgeführt wird. • Staplerzange (2) öffnet sich. • Nähgut wird über der Staplerplatte (3) abgelegt. Die Staplerplattenhöhe muss so eingestellt sein, dass das Nähgut sicher abgelegt wird.

  • Seite 100: Ausblasvorrichtung

    Bedienung 6.16.3 Ausblasvorrichtung Die Ausblasvorrichtung (1) wird in Verbindung mit der Bündelklemme eingesetzt. Das Blasrohr fördert das Nähteil aus dem Nähbereich heraus. Abb. 111: Ausblasvorrichtung (1) - Ausblasvorrichtung Ausblasvorrichtung einschalten • Ausblasvorrichtung im Menüpunkt “Maschinenparameter” einschalten,  Programmieranleitung. Hinweis: Das Blasrohr bläst so lange, bis die Lichtschranke zur Stapelkontrolle frei ist.
  • Seite 101 Bedienung Abb. 112: Bündelklemme (1) - Transportrollen (3) - Bündelklemme (2) - Tischverbreiterung (4) - Fußschalter Funktion und Bedienung 1. Fußschalter (4) niedertreten und getreten halten. Bündelklemme (3) öffnet. 2. Hinterhosenteile in Bündelklemme (3) einhängen. 3. Fußschalter freigeben. Bündelklemme (3) schließt. 4.

  • Seite 102: Wartung

    Bedienung 6.17 Wartung WARNUNG Vorsicht Verletzungsgefahr! Hauptschalter ausschalten. Die Wartung der Nähanlage darf nur im ausge- schalteten Zustand erfolgen. 6.17.1 Reinigung Eine saubere Nähanlage schützt vor Störung! Täglich reinigen und prüfen: Abb. 113: Reinigung (1) - Lichtschranke (4) - Lichtschranke (2) - Greifer (5) - Vakuumventil (3) - Greifer...
  • Seite 103 Bedienung Täglich reinigen und prüfen: Abb. 114: Reinigung (1) - Wasserabscheider (2) - Ablass-Schraube • Wasserstand im Druckregler prüfen. Der Wasserstand darf nicht bis zum Filtereinsatz ansteigen. Nach Eindrehen der Ablass-Schraube (2) das Wasser unter Druck aus Wasserabscheider (1) abblasen. Durch den Filtereinsatz werden Schmutz und Kondenswasser aus- geschieden.

  • Seite 104: Wöchentliches Ölen

    Bedienung 6.17.2 Wöchentliches Ölen ACHTUNG Vorsicht Verletzungsgefahr! Öl kann Hautausschläge hervorrufen. Vermeiden Sie längeren Hautkontakt. Waschen Sie sich nach Kontakt gründlich. ACHTUNG! Gefährdung der Umwelt Die Handhabung und Entsorgung von Mineralölen unterliegt gesetzlichen Regelungen. Liefern Sie Altöl an eine autorisierte Annahmestel- le ab.

  • Seite 105: Ölvorrat Im Ölvorratsbehälter Für Die Greiferschmierung Prüfen

    Bedienung Ölvorrat im Ölvorratsbehälter für die Greiferschmierung prüfen Abb. 116: Ölvorratsbehälter Greiferschmierung (1) - Nippel (2) - Ölvorratsbehälter • Maschinenoberteil hochstellen ( Kapitel 5.3). • Ölvorratsbehälter (2) durch Nippel (1) bis zur Strichmarke Max mit Öl füllen. Betriebsanleitung 745-35 Version 02.0 - 06/2014...
  • Seite 106 Bedienung Betriebsanleitung 745-35 Version 02.0 - 06/2014...

  • Seite 107: Aufstellung

    Aufstellung 7 Aufstellung Im Folgenden werden die Ablaufschritte chronologisch aufgelistet. Der Aufbau des Kapitels ist an diesem Ablauf orientiert. Für Schäden bei nicht bestimmungsgemäßer Verwendung übernimmt der Hersteller keine Haftung. WARNUNG Verletzungsgefahr durch fehlende Sachkenntnis Bei der Aufstellung der Maschine kann es durch unzureichende Sachkenntnis zu schweren Verlet- zungen kommen.

  • Seite 108: Aufstellen Der Nähanlage

    Aufstellung 7.2 Aufstellen der Nähanlage 7.2.1 Transport VORSICHT Verletzungsgefahr durch falschen Transport! Nähanlage NICHT an den Tischplatten anheben. IMMER Hubwagen oder Stapler benutzen. VORSICHT Verletzungsgefahr durch instabilen Stand! Vor Inbetriebnahme der Nähanlage die Gestellfüße so weit herausdrehen, bis ein sicherer Stand er- reicht ist.

  • Seite 109: Transportsicherungen Entfernen

    Aufstellung Zum innerbetrieblichen Transport kann das Gestell mit vier Rollen Gestell mit Rollen ausgestattet werden. Abb. 118: Gestell mit Rollen (1) - Muttern (3) - Rollen (2) - Gestellfüße Nähanlage rollen (optional) 1. Zum Transport auf Rollen die Muttern (1) der Gestellfüße (2) lösen und Gestellfüße (2) hereindrehen.

  • Seite 110: Arbeitshöhe Einstellen

    Aufstellung 7.2.3 Arbeitshöhe einstellen Die Arbeitshöhe ist zwischen 797 mm und 1138 mm (gemessen bis Oberkante Tischplatte) einstellbar. Die Nähanlage ist werkseitig auf die tiefste Arbeitshöhe von 797 mm eingestellt. VORSICHT Vorsicht beim Lösen der Klemmschrauben. Bei ausgezogenen Gestellrohren kann die Nähan- lage zum Kippen neigen.

  • Seite 111: Fußpedal Anschließen

    Aufstellung 7.2.4 Fußpedal anschließen Abb. 120: Anschluss Fußpedal (1) - Steckdose (3) - Erdungsschelle (2) - Stecker (4) - Ölkannenhalter 1. Stecker (2) des Fußpedals in die Steckdose (1) einstecken. 2. Erdungsschelle (3) um das Kabel legen und hinter dem Ölkannenhalter (4) befestigen.

  • Seite 112: Fußpedale Einstellen

    Aufstellung 7.2.5 Fußpedale einstellen Der Einfachheit halber sind die Beschriftungen unten nur auf einer Seite angegeben. Natürlich gelten die Zuordnungen auf der anderen Seite des Pedals genauso. Abb. 121: Fußpedal bei höhenverstellbarem Gestell (1) - Schrauben (3) - Schrauben (2) - Langloch (4) - Schrauben Die Fußpedale sind in der Höhe , im Neigungswinkel und der seitlichen Lage einstellbar.

  • Seite 113: Zum Versand Entfernte Maschinenteile Befestigen

    Aufstellung 7.3 Zum Versand entfernte Maschinenteile befestigen 7.3.1 Garnständer Abb. 122: Garnständer befestigen (1) - Abwickelarme (3) - Garnteller (2) - Garnständer (4) - Bohrung 1. Garnständer (2) in die Bohrung (4) der Tischplatte einsetzen und mit Mutter unterhalb der Tischplatte befestigen. 2.

  • Seite 114: Bedienfeld Und Spuler Befestigen

    Aufstellung 7.3.2 Bedienfeld und Spuler befestigen Der Halter für das Bedienfeld und den externen Spuler wird auf der, von der Bedienperson aus gesehen, rechten Seite des Maschinenoberteils befestigt. Abb. 123: Bedienfeld und Spuler befestigen (1) - Spuler (5) - Massekabel (2) - Schraube (6) - Mutter (3) - Bolzen...

  • Seite 115: Tischverbreiterungen (Zusatzausstattung)

    Aufstellung 7.3.3 Tischverbreiterungen (Zusatzausstattung) Ablagetisch klein, abgeschrägt Abb. 124: Tischverbreiterung (1) - Tischverbreiterung (4) - Gegenplatte (2) - Konsole (5) - Gestellholm (3) - Schrauben 1. Die Gegenplatte (4) in den Gestellholm (5) einsetzen. 2. Die Konsole (2) mit den Schrauben (3) (4x) mit der Gegenplatte (4) leicht verschrauben.

  • Seite 116: Ablagetisch (Klein)

    Aufstellung Ablagetisch (klein) Die Befestigung des großen Ablagetisches ist analog zur Befestigung des abgeschrägten Ablagetisches oben. Abb. 126: Anbringung Tischverbreiterung Betriebsanleitung 745-35 Version 02.0 - 06/2014...

  • Seite 117: Elektrischer Anschluss

    Aufstellung 7.4 Elektrischer Anschluss GEFAHR Verletzungsgefahr durch elektrischen Strom! Durch ungeschützten Kontakt mit Strom, kann es zu gefährlichen Verletzungen von Leib und Leben kommen. NUR Elektrofachkräfte oder entsprechend unter- wiesene Personen dürfen Arbeiten an der elektri- schen Ausrüstung vornehmen. IMMER den Netzstecker ziehen, wenn an der elek- trischen Ausrüstung gearbeitet wird.

  • Seite 118: Separaten Spuler Anschließen

    Aufstellung 7.4.2 Separaten Spuler anschließen Abb. 128: Anschluss separater Spuler (1) - Buchse X412 (2) - Potentialausgleich 1. Stecker des Spulers in die Buchse (1) unterhalb der Tischplatte stecken und mit Überwurfmutter sichern. 2. Potenzialausgleichsleitung (2) aufstecken Betriebsanleitung 745-35 Version 02.0 - 06/2014...

  • Seite 119: Pneumatischer Anschluss

    Aufstellung 7.5 Pneumatischer Anschluss Für den Betrieb der pneumatischen Bauteile muss die Nähanlage mit wasserfreier Druckluft versorgt werden. ACHTUNG Sachschaden! Für eine einwandfreie Funktion der pneumatischen Steuervorgänge muss das Druckluftnetz wie folgt ausgelegt sein: Auch im Moment des größten Luftverbrauches darf ein Mindestbe- triebsdruck von 6 bar nicht unterschritten werden.

  • Seite 120: Druckluftwartungseinheit Anschließen

    Aufstellung 7.5.1 Druckluftwartungseinheit anschließen • Den Anschlussschlauch (1) mittels einer Schlauchkupplung ¼ “ am Schieberventil (2) und am Druckluftnetz anschließen. Betriebsdruck einstellen • Der Betriebsdruck beträgt 6 bar. Er kann auf dem Manometer (3) abgelesen werden. • Zum Einstellen des Betriebsdruckes Drehgriff (4) hochziehen und verdrehen.

  • Seite 121: Anschluss An Die Hauseigene Vakuumanlage

    Aufstellung 7.6 Anschluss an die hauseigene Vakuumanlage Hinweis: Ist keine hauseigene Vakuumanlage vorhanden, so muss zusätzlich die Vakuumeinrichtung bestellt werden. In der Zusatzanleitung ist die Vorgehensweise für den Anschluss erläutert. ACHTUNG Sachschaden! Beim Anbau der Vakuumeinrichtung (Seitenkanalgebläse) muss un- bedingt der Dichtring (3) (schwarz) am Anschlussventil gegen einen Filterring (weiß) getauscht werden (Filterring im Beipack).

  • Seite 122: Ölschmierung

    Aufstellung 7.7 Ölschmierung WARNUNG Vorsicht Verletzungsgefahr! Öl kann Hautausschläge hervorrufen. Vermeiden Sie längeren Hautkontakt. Waschen Sie sich nach Kontakt gründlich. ACHTUNG! Gefährdung der Umwelt Die Handhabung und Entsorgung von Mineralölen unterliegt gesetzlichen Regelungen. Liefern Sie Altöl an eine autorisierte Annahmestel- le ab.

  • Seite 123: Ölvorratsbehälter Für Die Greiferschmierung

    Aufstellung Ölvorratsbehälter für die Greiferschmierung Abb. 132: Ölvorratsbehälter Greiferschmierung (1) - Nippel (2) - Ölvorratsbehälter • Maschinenoberteil hochstellen ( Kapitel 5.3). • Ölvorratsbehälter (2) durch Nippel (1) bis zur Strichmarke Max (siehe Skizze) mit Öl auffüllen. Betriebsanleitung 745-35 Version 02.0 - 06/2014...

  • Seite 124: Inbetriebnahme

    Aufstellung 7.8 Inbetriebnahme Nach Beendigung der Aufstellarbeiten sollte ein Nähtest durchgeführt werden. • Netzstecker einstecken. GEFAHR Verletzungsgefahr durch spitze Gegenstände und helles Licht. Vor dem Einfädeln von Nadel- und Greiferfaden Hauptschalter ausschalten. Nicht in die Lichtquelle des Laserlichts schauen. • Nadelfaden einfädeln ( Kapitel 5.5). •...

  • Seite 125: Installation Der Maschinensoftware

    Aufstellung 7.9 Installation der Maschinensoftware 7.9.1 Allgemeines Mit Hilfe des “Dongles mit Programm” kann eine spezifische Nähsoftware auf eine DACIII-Steuerung geladen werden. Der “Dongle mit Programm” ist dadurch gekennzeichnet, dass auf dem Etikett die Maschinenklasse und die Softwareversion abgebildet ist. Solch ein Ladevorgang (Booten) kann z.B.

  • Seite 126: Laden Des Programms

    Aufstellung 7.9.2 Laden des Programms ACHTUNG Sachschaden! Während des Ladevorgangs den Dongle nicht abziehen und die Ma- schine nicht ausschalten (ansonsten Zerstörung der Software). Abb. 133: Dongle anschließen (1) - Buchse X110 (2) - Dongle 1. Hauptschalter ausschalten. 2. Dongle (2) in die Buchse X110 (TEST-Interface) (1) der Steuerung stec- ken.

  • Seite 127: Dongle-Update Per Internet

    Aufstellung 7.9.3 Dongle-Update per Internet ACHTUNG Sachschaden! Beim Überspielen der Maschinensoftware auf den Dongle wird die- ser vorher gelöscht (formatiert). Auf dem Dongle befindliche Programme, Sequenzen und Maschi- nenparameter werden dabei gelöscht und sollten, wenn nötig, vor- her auf dem Computer (Desktop, Notebook) gesichert werden. Die dann erforderliche Software “Dongle Copy”...
  • Seite 128 Aufstellung Betriebsanleitung 745-35 Version 02.0 - 06/2014...

  • Seite 129: Außerbetriebnahme

    5. Bedienfeld abdecken, um es vor Verschmutzungen zu schützen. 6. Je nach Möglichkeit die ganze Maschine abdecken, um sie vor Schmutz und Beschädigungen zu schützen. Achten Sie beim Transport auf die dabei notwendigen Sicherheitsvorkeh- rungen. Betriebsanleitung 745-35 S Version 02.0 - 06/2014...
  • Seite 130 Außerbetriebnahme Betriebsanleitung 745-35 S Version 02.0 - 06/2014...

  • Seite 131: Entsorgung

    IMMER die gesetzlichen Regelungen zur Entsor- gung befolgen. Bedenken Sie bei der Entsorgung, dass die Maschine aus unterschiedli- chen Materialien (Stahl, Kunststoff, Elektronikteile,...) besteht. Beachten Sie für deren Entsorgung die national zutreffenden Vorschriften. Betriebsanleitung 745-35 S Version 02.0 - 06/2014...
  • Seite 132 Entsorgung Betriebsanleitung 745-35 S Version 02.0 - 06/2014...
