Dürkopp Adler 745-35 Serviceanleitung Seite 42

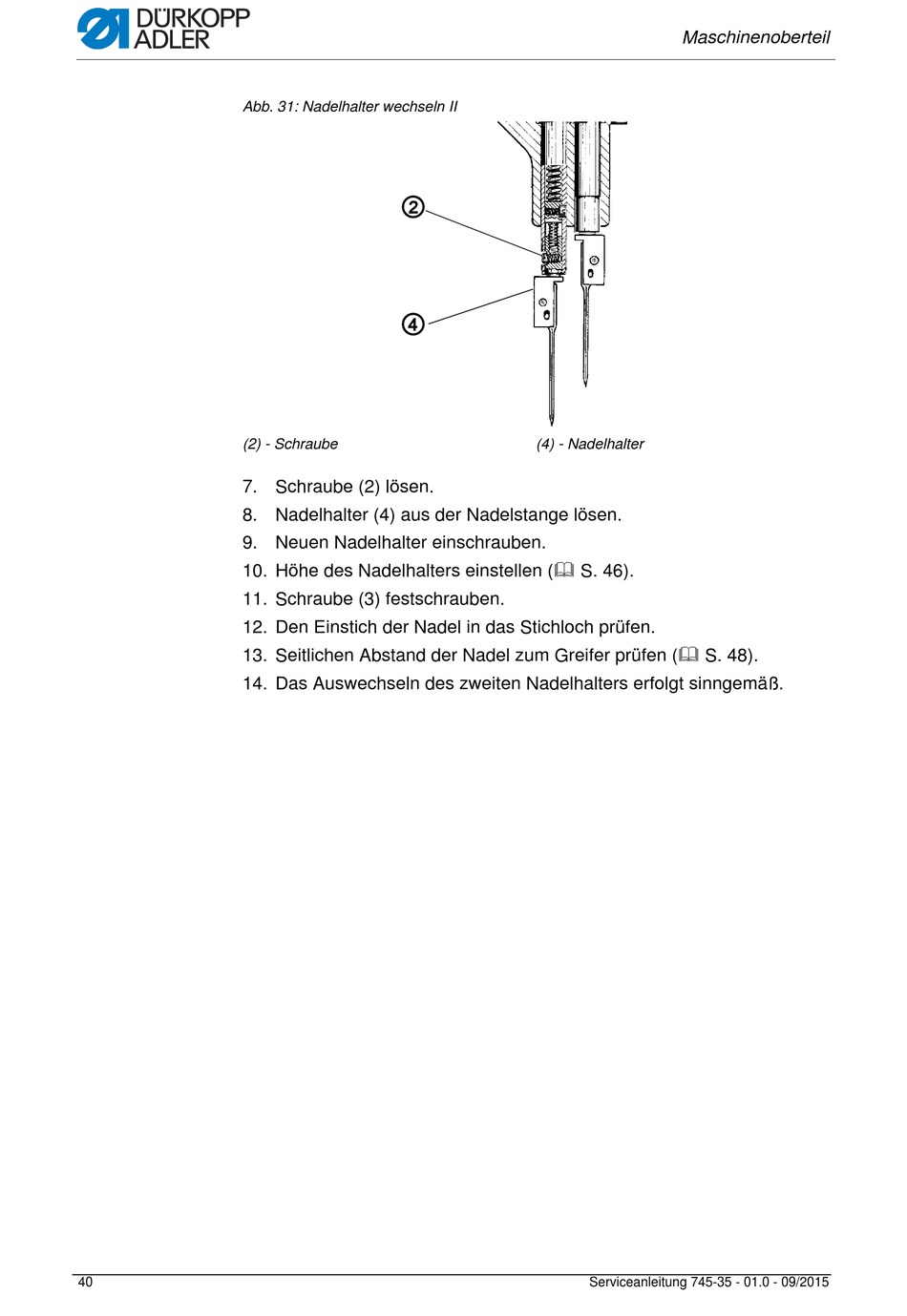

Abb. 31: Nadelhalter wechseln II
(2) - Schraube
7. Schraube (2) lösen.
8. Nadelhalter (4) aus der Nadelstange lösen.
9. Neuen Nadelhalter einschrauben.
10. Höhe des Nadelhalters einstellen ( S. 46).
11. Schraube (3) festschrauben.
12. Den Einstich der Nadel in das Stichloch prüfen.
13. Seitlichen Abstand der Nadel zum Greifer prüfen ( S. 48).
14. Das Auswechseln des zweiten Nadelhalters erfolgt sinngemäß.
40
②
④
(4) - Nadelhalter
Maschinenoberteil
Serviceanleitung 745-35 - 01.0 - 09/2015
