Anlegevorrichtung (Methode D)
16.6 Zuführung für Taschenbeutel

16.6.1 Einlegeposition einstellen

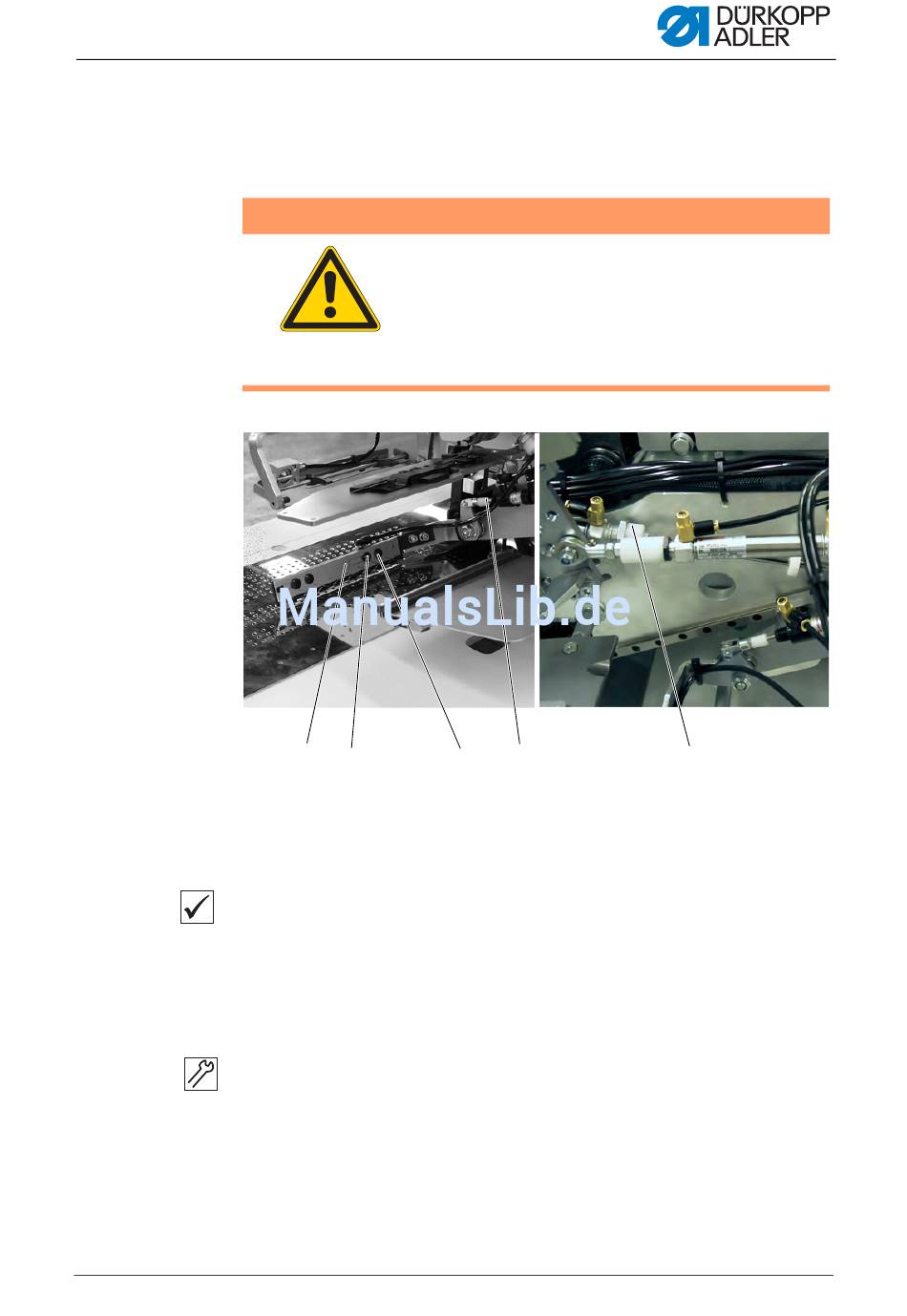

Abb. 183: Zuführung für Taschenbeutel
(1) - Aufnahmeleiste
(2) - Schraube
(3) - Schraube
Regel und Kontrolle
Die Zuführung bringt die Taschenbeutel sicher zur Tascheneingriffsmitte
des Faltstempels.
Die Aufnahmeleiste (1) soll bis zur Tascheneingriffsmitte fahren, und sich
an dieser Stelle ca. 2 - 3 mm parallel über dem Nähteil befinden.
Korrektur
1. Schrauben (2) und (3) lösen.
2. Aufnahmeleiste (1) in der Höhe und parallel zum Gleitblech ausrichten.
3. Schraube (2) und (3) festschrauben.
4. Höhenfeineinstellung durch Drehen der Kolbenstange (4).
Serviceanleitung 745-35 - 01.0 - 09/2015
WARNUNG
Verletzungsgefahr durch bewegliche Teile!
Hauptschalter ausschalten.
Zuführung nur bei ausgeschaltetem Hauptschalter
einstellen. Einstellarbeiten bei laufender Nähma-
schine nur mit größtmöglicher Vorsicht durchfüh-
ren.
① ② ③ ④ ⑤
(4) - Kolbenstange
(5) - Hülse
