2. Schraube (2) festschrauben.
3.2 Zahnriemen wechseln

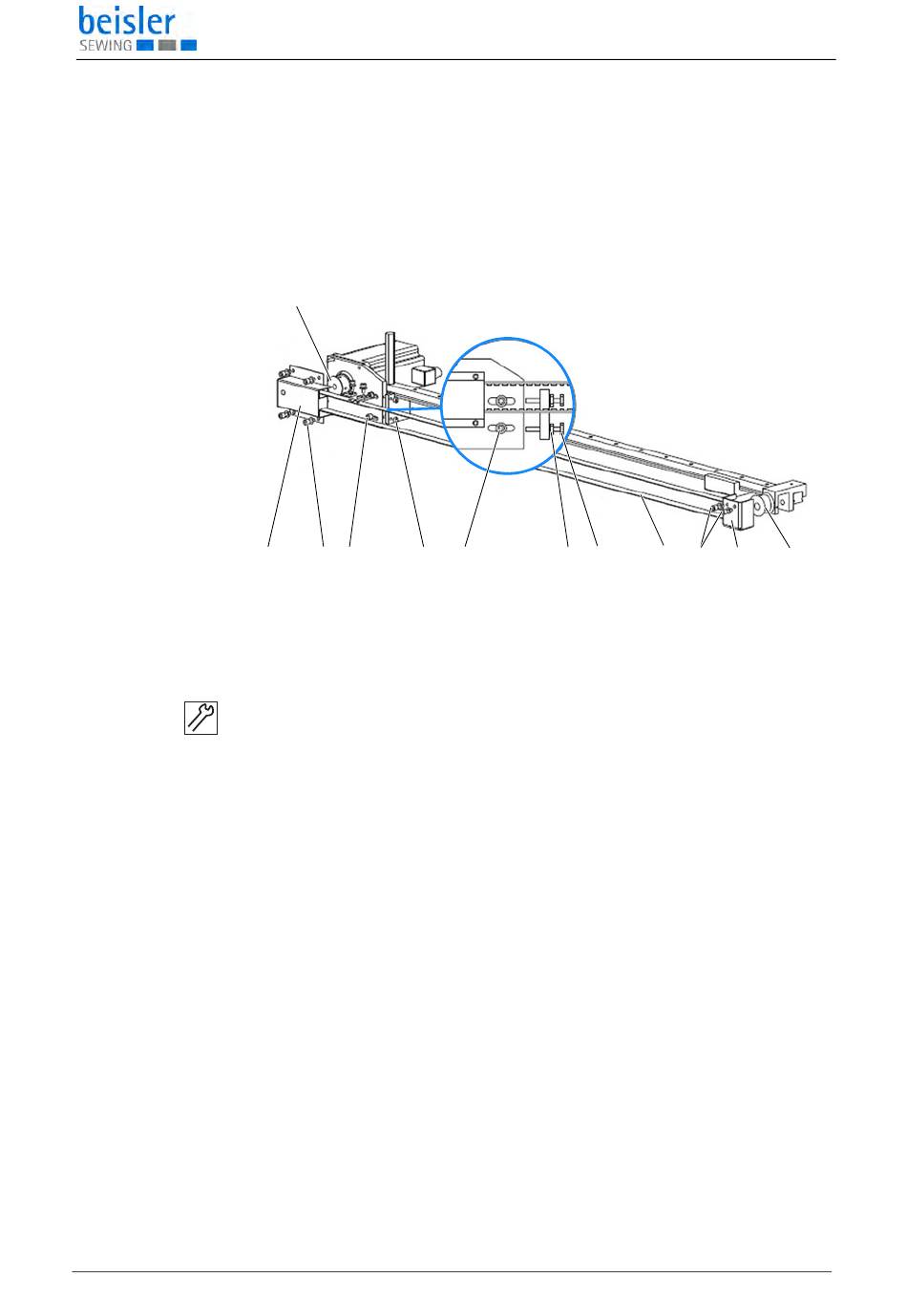

Abb. 2: Zahnriemen wechseln (1)
(1) - Antriebsrolle
(2) - Abdeckung
(3) - Schrauben
(4) - Schrauben
(5) - Schrauben
So wechseln Sie den Zahnriemen:
1. Maschine ausschalten.
2. Klammer bis zum Anschlag an die linke Endposition schieben.
3. Schrauben (3) lösen.
4. Abdeckung (2) demontieren.
5. Schrauben (8) lösen.
6. Abdeckung (9) demontieren.
7. Um den Zahnriemen (7) zu entspannen, Schrauben (4) lösen.
8. Muttern (6) lösen.
9. Schrauben (5) einschrauben.
12
Darauf achten, dass die Klammerschiene (1) plan an der Aufnahme
anliegt.
①
②
③④
⑤ ④
Klammerschiene
⑥ ⑤
⑦⑧ ⑨
(6) - Muttern
(7) - Zahnriemen
(8) - Schrauben
(9) - Abdeckung
(10) - Gleitrolle
Serviceanleitung 2112-5 - 00.0 - 02/2020
⑩
