Maschinenoberteil
4. Auf das dünnere Wellenende der Entkupplungsstange (16) Feder (15)
5. Entkupplungsstange (16) mit dickerem Wellenende von unten in die
6. Nacheinander Kegelbolzen (13) mit dem zylindrischen Teil nach oben,
7. Federgegenlager (4) mit Schraube (5) fest verschrauben.
8. Durch wiederholtes Niederdrücken der Entkupplungsstange (16) prü-

3.6.5 Nadelstange in Nadelstangenkulisse einbauen

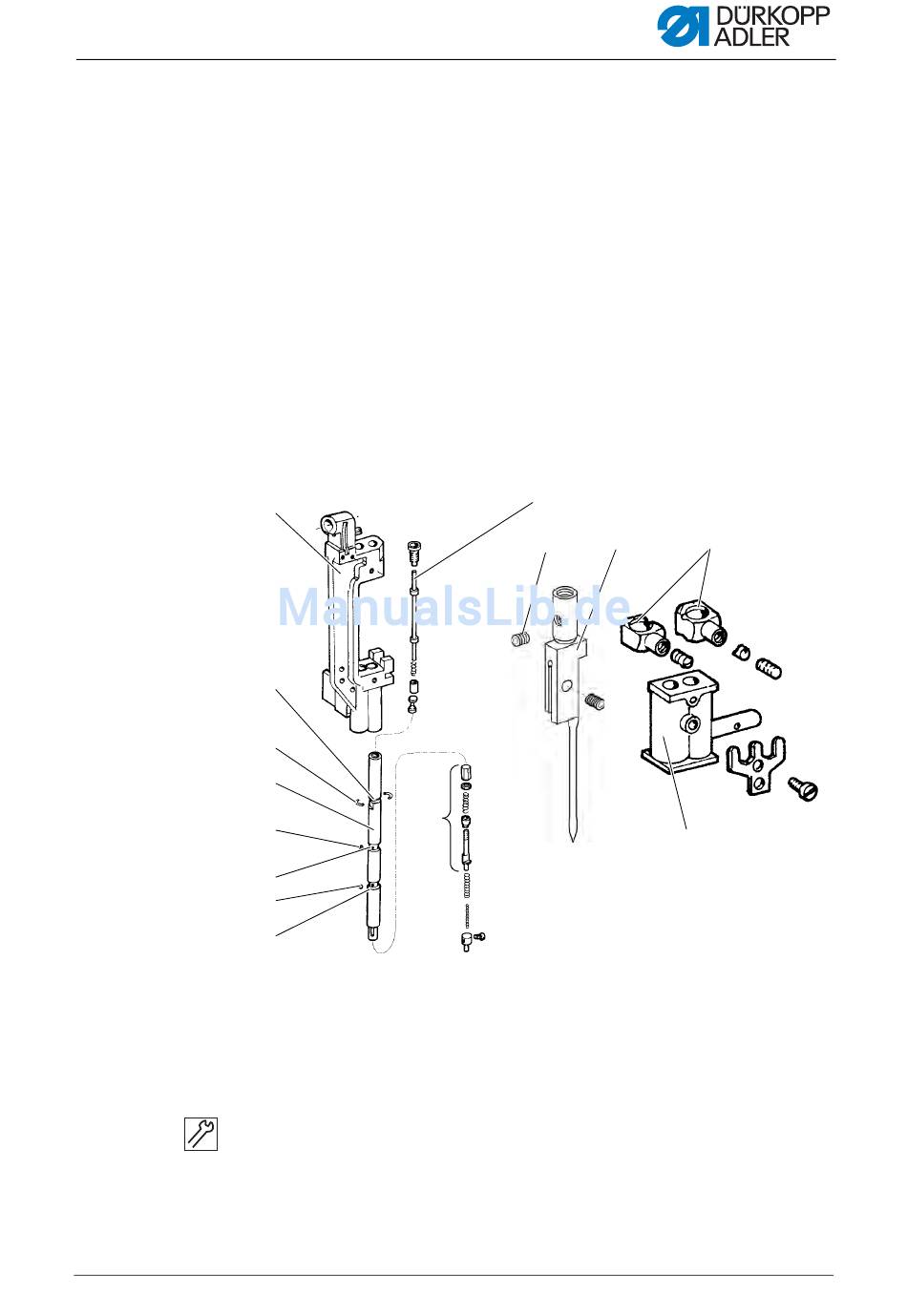

Abb. 22: Nadelstange einbauen I
(1) - Kulisse
(2) - Ringnut
(3) - Sicherungshälften
(4) - Nadelstange
(5) - Kugeln oben
(6) - Kugellöcher oben
(7) - Kugeln (3x)
Handlungsschritt
1. Nadelstange (4) von unten in die Kulisse (1) einführen.
Serviceanleitung 745-35 - 01.0 - 09/2015
und Hülse (14) stecken.
Nadelstange (3) einschieben, bis sie oben aus der Verschluss-
schraube (17) austritt.
die vormontierte Kupplungsstange (2), Feder (7) mit Feder (6) und
Federgegenlager (4) in die Nadelstange einschieben.
fen, ob sich das Gestänge leichtgängig und federnd in der Nadelstange
bewegen lässt.
①
②
③
④
⑤
⑥
⑦
⑧
⑬
⑪ ⑩
⑫
⑨
(8) - Kugellöcher unten
(9) - Kreuzkopf
(10) - Klemmring
(11) - Nadelhalter
(12) - Schraube
(13) - Entkupplungsstange
