16.3 Anlegevorrichtung ausrichten

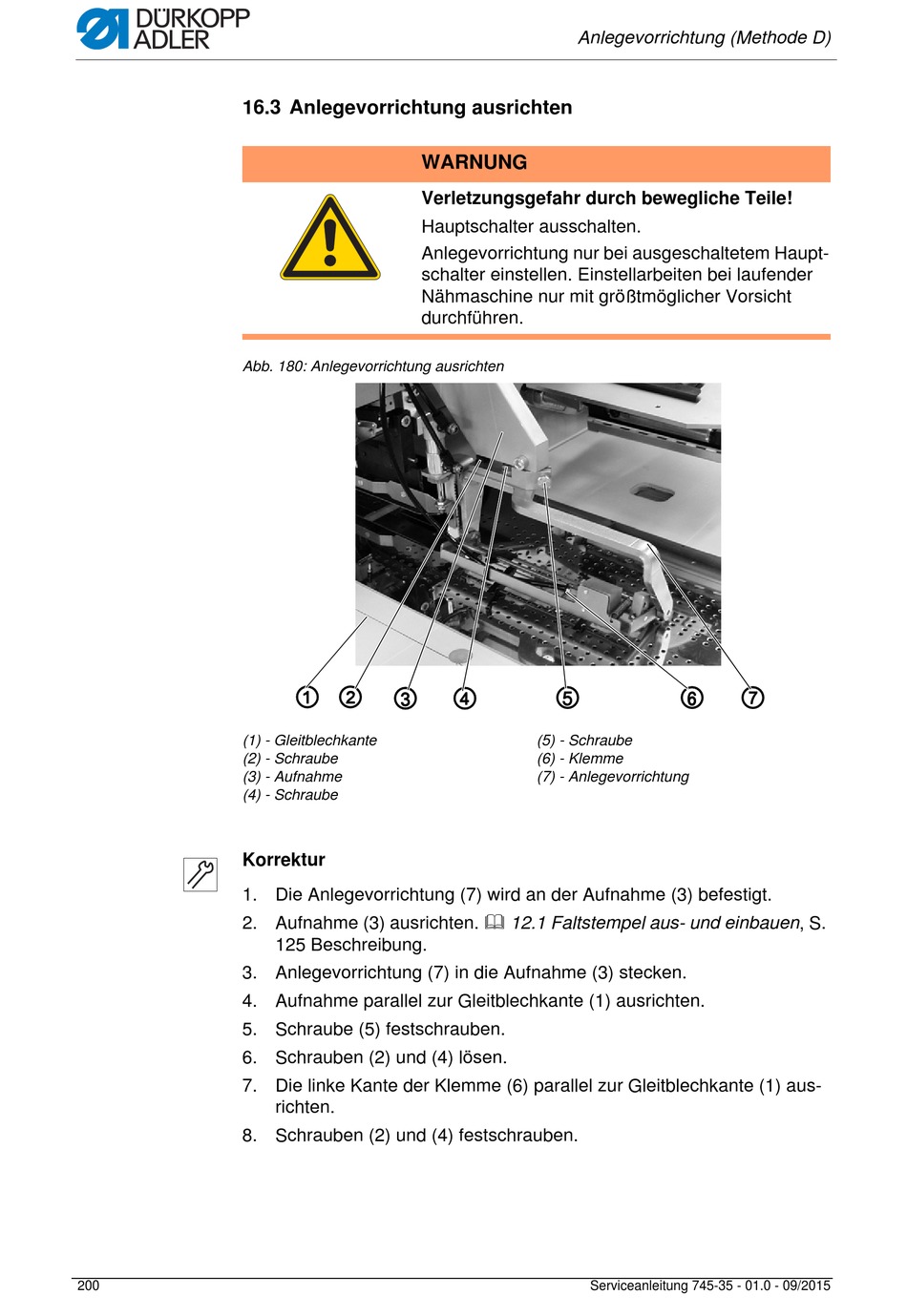

Abb. 180: Anlegevorrichtung ausrichten
(1) - Gleitblechkante
(2) - Schraube
(3) - Aufnahme
(4) - Schraube
Korrektur
1. Die Anlegevorrichtung (7) wird an der Aufnahme (3) befestigt.
2. Aufnahme (3) ausrichten.  12.1 Faltstempel aus- und einbauen, S.
3. Anlegevorrichtung (7) in die Aufnahme (3) stecken.
4. Aufnahme parallel zur Gleitblechkante (1) ausrichten.
5. Schraube (5) festschrauben.
6. Schrauben (2) und (4) lösen.
7. Die linke Kante der Klemme (6) parallel zur Gleitblechkante (1) aus-
8. Schrauben (2) und (4) festschrauben.
200
WARNUNG
Verletzungsgefahr durch bewegliche Teile!
Hauptschalter ausschalten.
Anlegevorrichtung nur bei ausgeschaltetem Haupt-
schalter einstellen. Einstellarbeiten bei laufender
Nähmaschine nur mit größtmöglicher Vorsicht
durchführen.
① ②
③
125 Beschreibung.
richten.
Anlegevorrichtung (Methode D)
⑤
④
(5) - Schraube
(6) - Klemme
(7) - Anlegevorrichtung
