2.5 Zahnriemen wechseln
Zum leichteren Auswechseln ist der Zahnriemen geteilt.
Er wird durch die Zahnriemenklemme 1 zusammengehalten.
Vorsicht Verletzungsgefahr !
Hauptschalter ausschalten.
Zahnriemen nur bei ausgeschaltetem Hauptschalter wechseln.
Alten Zahnriemen entfernen
–
Die vier Klemmschrauben der Zahnriemenklemme 1 lösen.
–
Den Zahnriemen nach Lösen der Zahnriemenklemme 1 aus dem
Gehäuse 4 herausziehen.
Neuen Zahnriemen einlegen
–

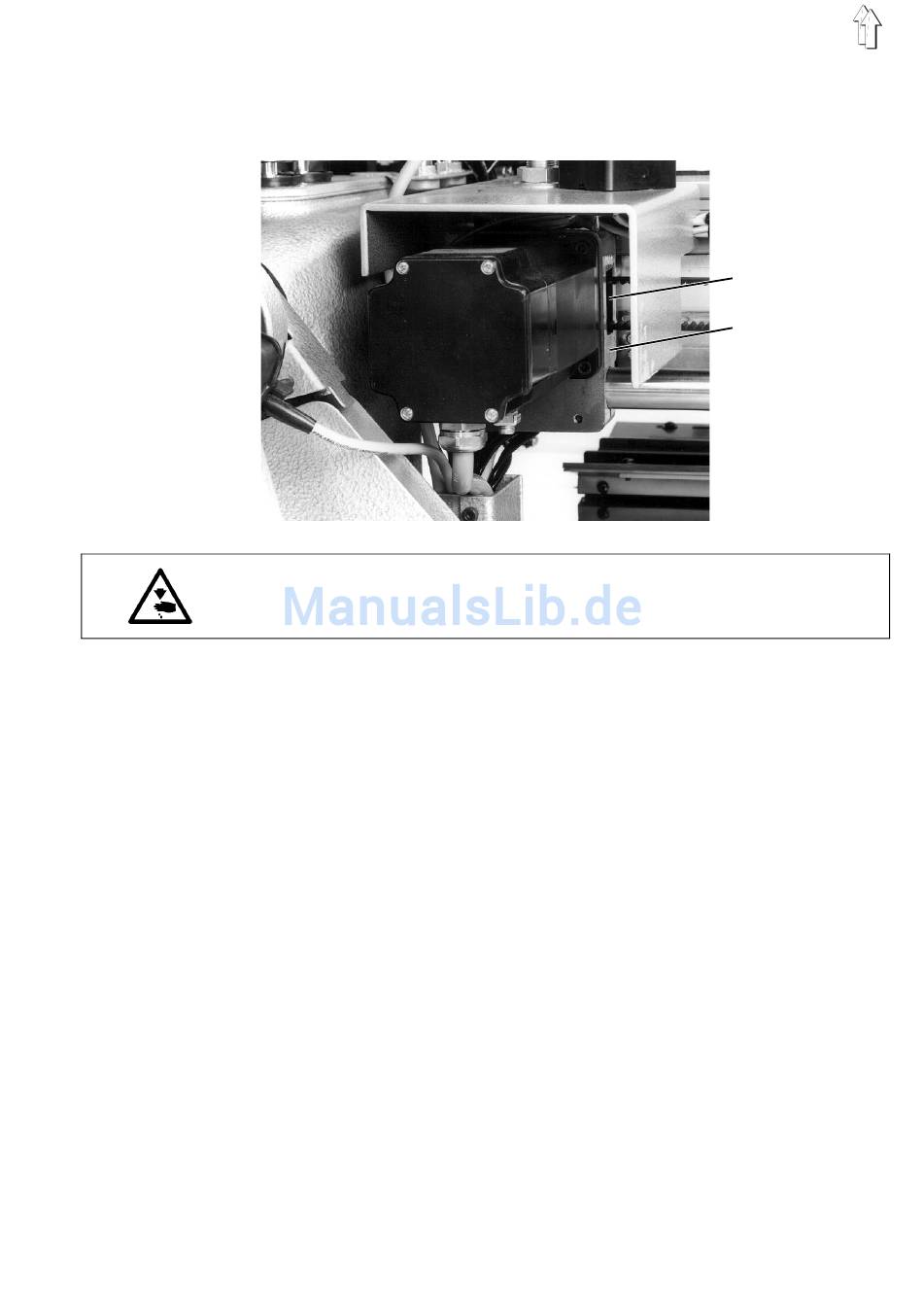

Ein Zahnriemenende durch die Öffnung 3 auf das Zahnriemenrad
des Schrittmotors schieben.
–
Zahnriemenrad zum Auflegen des Zahnriemens mit einem ge-
eigneten Werkzeug vorsichtig drehen.
Das Zahnriemenrad ist durch die Öffnung 3 zugänglich.
–
Zum Verbinden der beiden Zahnriemenenden die Zahnriemen-
spannung an Mutter 2 geringfügig zurückdrehen.
–
Die beiden Zahnriemenenden mit Zahnriemenklemme 1 verbinden.
–
Zahnriemenspannung einstellen (siehe Kapitel 2.4).
