Bundklemme - Dürkopp Adler 745-35 Serviceanleitung

Zusatzausstattungen einstellen

17.2 Bundklemme

Die Bundklemme (1) ist unter der Teilenummer 0745 597524 erhältlich.

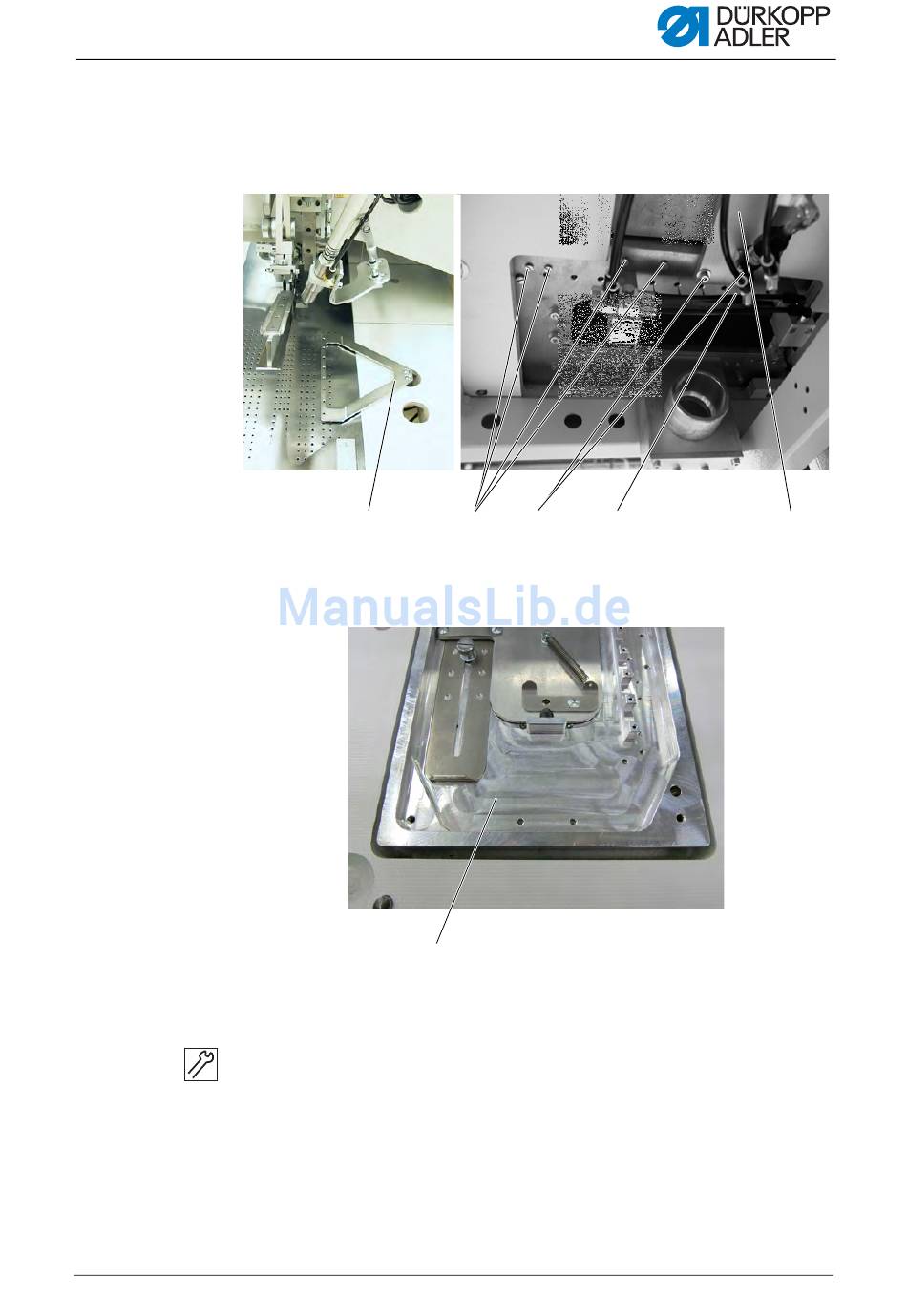

Abb. 187: Bundklemme I
(1) - Bundklemme
(2) - Befestigungsgewinde vorne
Abb. 188: Bundklemme II
(5) - Vakuumplatte
Montage
Montage bei 745-35 (Methode A)
Die komplett montierte Bundklemme (1) und die Nadelleiste (4) werden in
den hinteren Befestigungsgewinden (3) der Vakuumplatte (5) zur Nähma-
schine hin befestigt.
Serviceanleitung 745-35 - 01.0 - 09/2015
① ② ③
⑤
④
(3) - Befestigungsgewinde hinten
(4) - Nadelleiste
①
209
