ABB ZS1 Betriebsanleitung Seite 43

58.5 58 164 165
5
2 163 165
(35)
2
a) Anordnung für Abzweigstrom bis 1259 A und Sammelschienen-
strom 1600 bzw. 2500 A

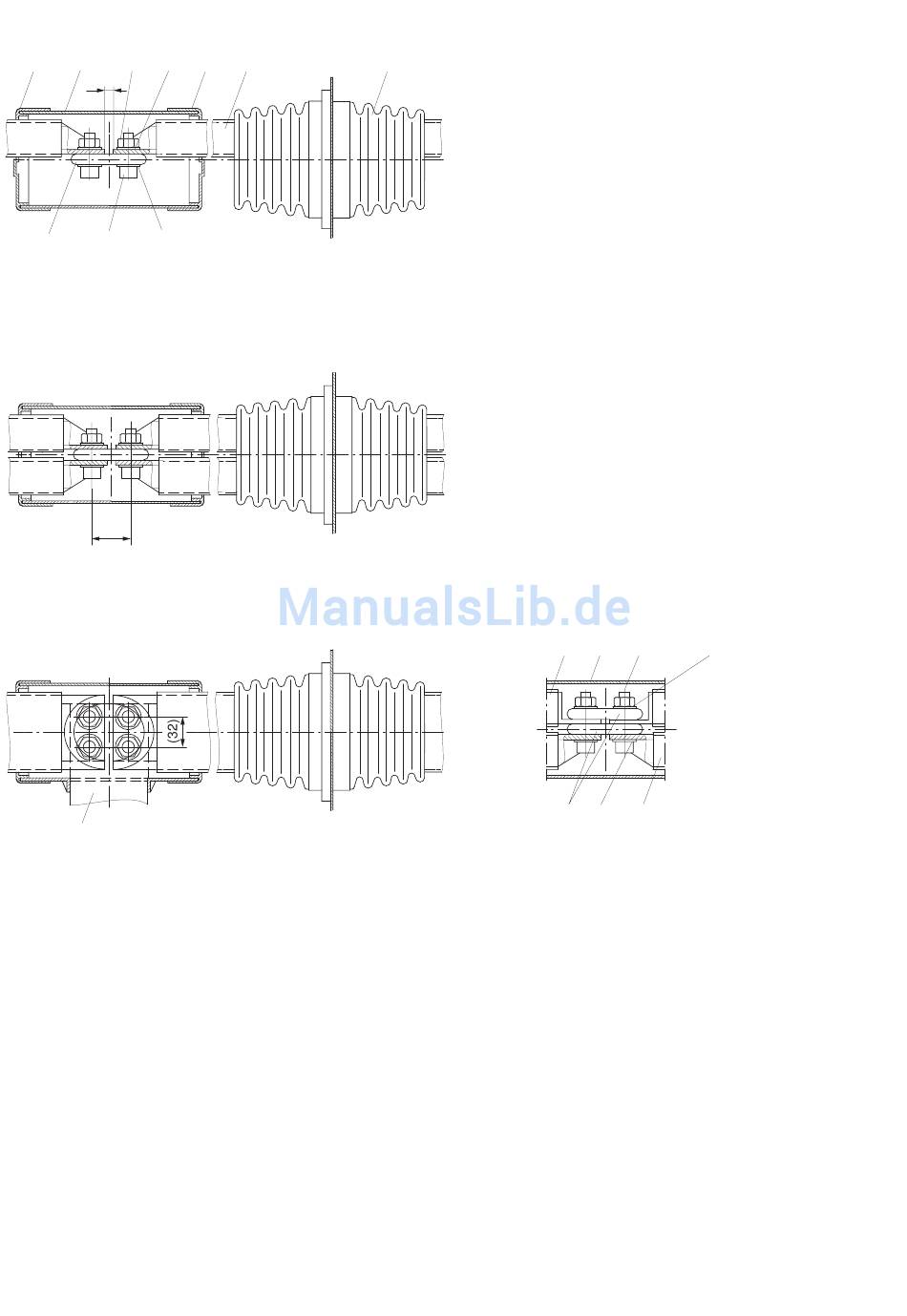

Bild 5/18: Anordnung und Verschraubung der Einfach- bzw.
Doppelleiter-Sammelschienen mit dem Einfach- bzw.
Doppelleiter Abzweigschienen.
Bei Schrauben und Zubehör vorgeschriebene Qualität lt.
Detailunterlagen beachten. Je 1 Spannscheibe für
Schraubenkopf- und Mutterseite verwenden.
2 Abzweigleiter
3 Sammelschiene
28 Schienendurchführung
58 Abdeckhaube
58.5 Deckel für Haube
163 Zylinderschraube M10
164 Mutter M10
165 Spannscheibe 10
44
58.5 3 29
b) Anordnung für Abzweig- und
Sammelschienenstrom 2500 A
3 58 163, 164, 165
2 3
165
ABB Power Distribution
