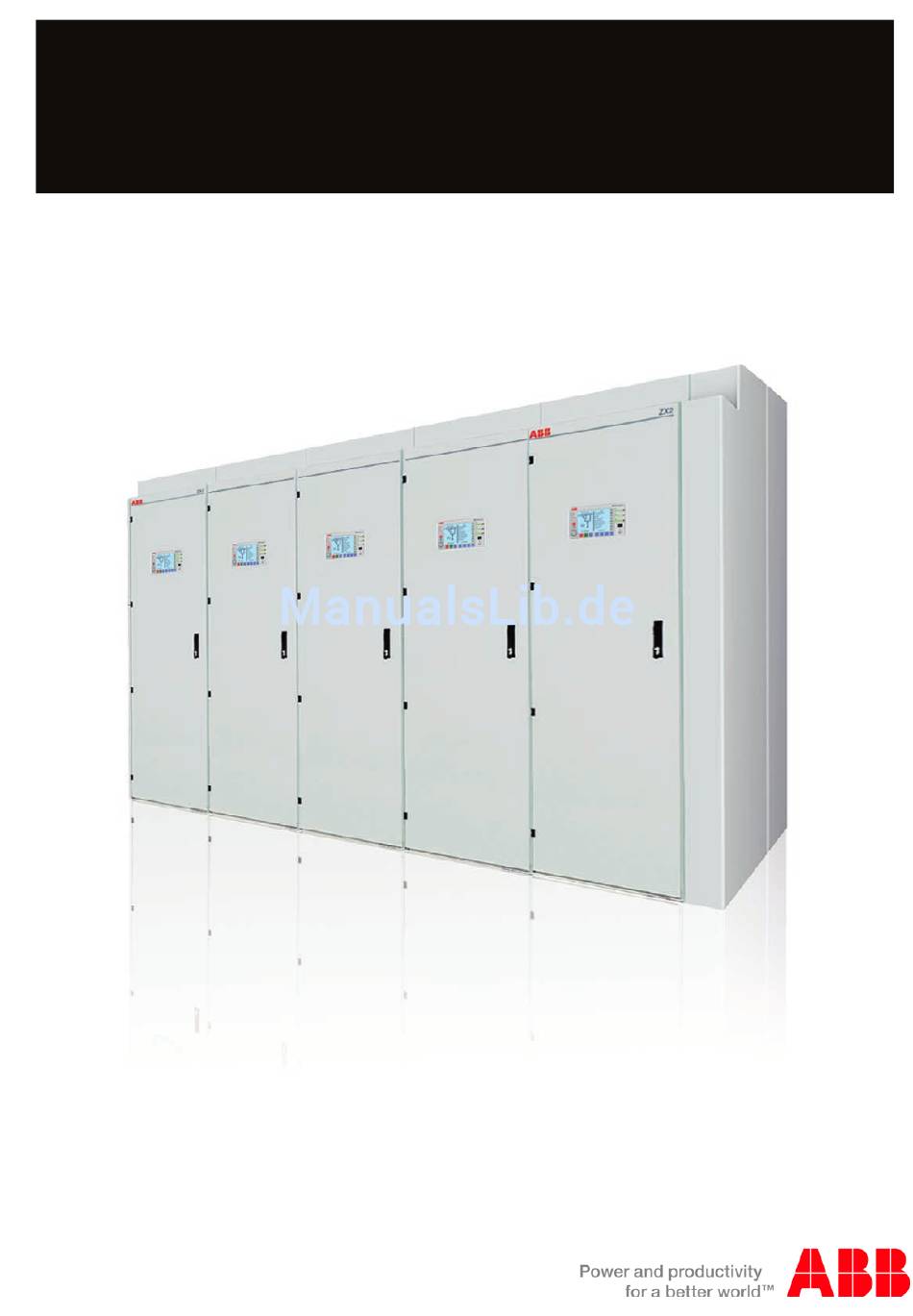

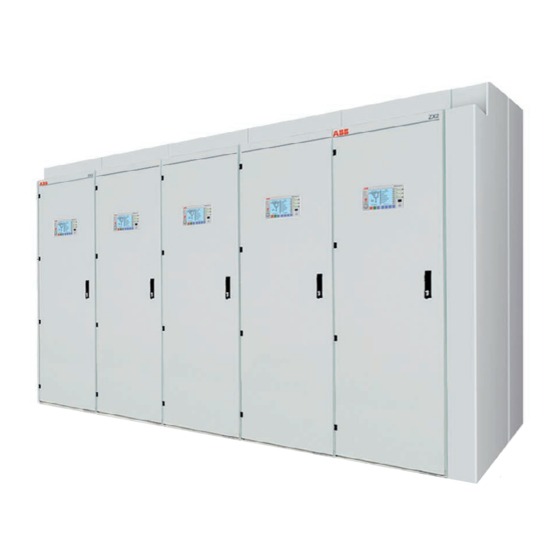

Handbuch für Montage und Betrieb HB 602/05 de
ZX2
Gasisolierte Mittelspannungs-Schaltanlagen

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ABB ZX2

Inhaltszusammenfassung für ABB ZX2

  • Seite 1 Handbuch für Montage und Betrieb HB 602/05 de Gasisolierte Mittelspannungs-Schaltanlagen...
  • Seite 3 − Installieren Sie die Schaltanlage nur in abgeschlossenen elektrischen Betriebsräumen. − Lassen Sie im Hinblick auf einen reibungslosen Montageablauf und auf die Sicherstellung eines hohen Qualitätsstandards die Ortsmontage von speziell geschultem Personal durchführen oder von der ABB - Service-Abteilung verantwortlich leiten und überwachen.

  • Seite 4: Inhaltsverzeichnis

    Montage der Spannungswandler (Messung 3) 2.3.7.6 Demontage der Spannungswandler (Messung 3) 2.3.7.7 Montage der Spannungswandler (Messung 4) 2.3.7.8 Verdrahtung der Spannungswandler Anschließen von Kabeln und Leitungen 2.4.1 Steuerkabel und -leitungen 2.4.2 Hochspannungskabel 4 | Handbuch ZX2 HB 602 de - Revision 05...
  • Seite 5 Inspektion und Instandhaltung der Schaltanlage Inspektion und Wartung einzelner Komponenten Maßhaltigkeit der Einstellungen des Drahtzugs überprüfen Austrittsfilter Maßnahmen am Ende der Lebensdauer 8 Werkzeugliste 9 Betriebsstoffe, Hilfsstoffe und Zubehör Betriebsstoffe Hilfsstoffe Zubehör 10 Technische Daten Handbuch ZX2 HB 602 de - Revision 05| 5...

  • Seite 6: Normen, Vorschriften, Hinweise, Weitere Dokumente

    BGV A3 (ehemals VBG 4) (BG ETEM) Elektrische Anlagen und Betriebsmittel nationale TRBS 2131 (BG ETEM) Elektrische Gefährdungen Unfallverhütungsvorschriften BGI 753 (BG ETEM)) - Anlagen Sicherheitsrichtlinien für Betriebs- und Hilfsstoffe 6 | Handbuch ZX2 HB 602 de - Revision 05...
  • Seite 7 Bei einer Druckentlastung in den Schaltanlagenraum setzt die IAC-Qualifikation eine aus mindestens vier Schaltfeldern be- stehende Schaltanlage voraus. Wird zur Entlastung ein Druckentlastungskanal nach außen eingesetzt, sind zur Erlangung der IAC-Qualifikation mindestens zwei Schaltfelder notwendig. Handbuch ZX2 HB 602 de - Revision 05| 7...
  • Seite 8 − Schutz- und Steuergeräte − Kapazitive Anzeige. Verwenden Sie zur Reinigung der Schaltanlage keine chlorhaltigen Reinigungsmittel. Bitte wenden Sie sich bei technischen Fragen an unseren Service Kundencenter Service Energietechnik Rufnummer +49 180 6222-007 8 | Handbuch ZX2 HB 602 de - Revision 05...
  • Seite 9 Druckentlastungskanal, oben Blockwandler oder -sensor 1.12 Durchführung Leistungsschalter-/ (für Sammleschienenraum) Sammelschienenraum 1.13 Druckentlastungsscheibe Geräteschrank Zentraleinheit einer kombinierten Sammelschienenraum Schutz- und Steuereinheit Sammelschienensystem Bedieneinheit einer kombinierten Dreistellungs-Trennschalter Schutz- und Steuereinheit Trennschalter Dreistellungs-Trennschalter-Antrieb Trennschalter-Antrieb Handbuch ZX2 HB 602 de - Revision 05| 9...

  • Seite 10: Versand Und Lagerung

    Überprüfen Sie die Lieferung auf Vollständigkeit und Unver- − Hubwagen, sehrtheit. Dokumentieren Sie festgestellte Transportschäden auf dem Frachtbrief und teilen Sie uns diese unverzüglich mit. − Kran oder Dokumentieren Sie Schadensfälle fotografisch. − Hydraulischem Rollheber. 10 | Handbuch ZX2 HB 602 de - Revision 05...

  • Seite 11: Transport Mit Gabelstapler

    Gabelstaplers aufliegen. Die hohe Schwer- punktlage bedingt eine hohe Kippgefahr. Vermeiden sie ruckartige Transportbewegungen. Abb. 1.4.1.1: Vorbereitung eines Schaltfeldes für den Transport mit einem Gabelstapler Zylinderschrauben Transportprofile M 8 x 35 Abb. 1.4.1.2: Gabelstaplertransport Handbuch ZX2 HB 602 de - Revision 05| 11...

  • Seite 12: Transport Mit Hubwagen

    Aussparungen der Seilführungen. Tragseile und Schäkel gehören nicht zum ABB-Lieferumfang. Abb. 1.4.3.1 a: Transportösen und Seilführungen für Krantransport Seilführung (1 x links, 1 x rechts) Transportösen (2 x links - dargestellt, 2 x rechts) 12 | Handbuch ZX2 HB 602 de - Revision 05...
  • Seite 13 Abb. 1.4.3.1 b: Befestigungsschema für Transportösen und Seilführungen Einfachsammelschiene vorne Doppelsammelschiene oder Einfachsammelschiene hinten Abb. 1.4.3.2: Seillänge und Seilführung für Krantransport Oberkante Sammelschienenraum Handbuch ZX2 HB 602 de - Revision 05| 13...

  • Seite 14: Transport Mit Hydraulischen Rollheber

    − Kontrollieren Sie die Verpackung auf Beschädigungen. − Lagern Sie die Transporteinheiten witterungsgeschützt und trocken. − Setzen Sie sich mit uns in Verbindung bei: − Einer beschädigten, konservierenden Verpackung. − Überschrittener Haltbarkeitsdauer der Konservierung. 14 | Handbuch ZX2 HB 602 de - Revision 05...

  • Seite 15: Ortsmontage Der Schaltanlage

    12,5 − Riefen, Stahlschraube in Einziehmutter 18 - 24 25 - 48 − Beschädigungen, Mutter auf Hammerkopfschraube in Aluminiumprofil − Schleifstellen, Schraube in Innenkonussteckbuchse − Fremdkörpern. sonstige Schrauben der Festigkeitsklasse 8.8 Handbuch ZX2 HB 602 de - Revision 05| 15...
  • Seite 16 20 g je Isolierteil Abb. 2.1.3.3: Fetten des Silikonisolierteils des Spannungswandlers Sammelschienenverbindung, beideitig im Bereich zwischen den Pfeilen Blindstopfen der Sammelschienendurchführung, Silikonisolierteil der Spannungswandler, ca. 10 g je Bauteil Blindstecker für Spannungswandlersteckbuchsen, Prüfstecker 16 | Handbuch ZX2 HB 602 de - Revision 05...

  • Seite 17: Umgang Mit Schwefelhexafluorid

    Verschrauben Sie die Flureisenrahmen mit drei heits- und Geradheitstoleranzen ein: Zylinderschrauben M 8 x 100 (7), Muttern und Unterleg- scheiben miteinander. Schrauben Sie die Madenschrauben − Ebenheitstoleranz: ± 1 mm / m der Nutenstangen fest. Handbuch ZX2 HB 602 de - Revision 05| 17...
  • Seite 18 Abb. 2.2.1.1: Montieren des Flureisenrahmens hinten vorne Schnitt A-A Oberkante Fertigboden Estrich 18 | Handbuch ZX2 HB 602 de - Revision 05...
  • Seite 19 Unterfüttern Sie bei Ausführung der Estricharbeiten den Flureisenrahmen sorgfältig mit Estrich. Verfüllen Sie den markierten Bereich in Abb. 2.2.1.2 mit Estrich (Anga- ben über die Höhe des Fertigbodens finden Sie in Abb. 2.2.1.1 Schnitt A-A). Abb. 2.2.1.2: Draufsicht des Standardflurrahmens: Einbetten des Flureisenrahmens in Estrich Vorderseite der Schaltanlage Zusätzliches Tragprofil...

  • Seite 20: Besonderheiten Beim Zwischenboden

    Abb. 2.2.2.1: Draufsicht eines Tragprofils für die Schaltanlage bei Verwendung eines Zwischenbodens: Zusätzliches Tragprofil für ein Schaltfeld mit Spannungswandlern im Kabelanschlussraum Vorderseite der Schaltanlage Zusätzliches Tragprofil Rückseite der Schaltanlage 20 | Handbuch ZX2 HB 602 de - Revision 05...

  • Seite 21: Prüfen Des Sf 6 -Gasdrucks Der Gasräume

    − Schrauben Sie die Schutzkappe auf den Füllstutzen. Abb. 2.3.1.1.1: Füllstutzen (1) mit Schutzkappe (2) im Geräteschrank Abb. 2.3.1.1.2: Füllstutzen (1) mit Ventildruckstift (3) Abb. 2.3.1.1.3: Füllstutzen mit Manometer (5), Sperrring (4) Handbuch ZX2 HB 602 de - Revision 05| 21...

  • Seite 22: Fetten Der Fundamentschienen

    − Demontieren Sie, falls vorhanden, die rückseitigen Blenden − Stellen Sie das äußerste Schaltfeld an der vorgesehenen der hinteren Sammelschienenräume. Position maßgenau auf. Abb. 2.3.2.1 a: Führungsbolzen Abb. 2.3.2.1 b: Zusätzliche Führungsbolzen im DSS-Längkuppelfeld 22 | Handbuch ZX2 HB 602 de - Revision 05...
  • Seite 23 Schaltfeldes gemäß Kapitel 2.1.3. Abb. 2.3.2.2 a: Befestigung des Schaltfeldes auf dem Flureisenrahmen Schaltfeld Schnitt A-A Nutenstein M 8 Scheibe 8,5 x 30 x 3 Spannscheibe Zylinderschraube M 8 x 16 Flureisenrahmen Handbuch ZX2 HB 602 de - Revision 05| 23...
  • Seite 24 Abb. 2.3.2.2 b: Befestigung des Schaltfeldes auf dem Flureisenrahmen Abb. 2.3.2.3: Schutzkappen der Sammelschienenbuchsen Nut des Flureisenrahmenprofils Nutenstein M 8 Befestigung des Schaltfeldes mit dem Flureisenrahmen 24 | Handbuch ZX2 HB 602 de - Revision 05...
  • Seite 25 Befestigungswinkels gleiten. Abb. 2.3.2.4: Gesteckte Kontaktrohre und Silikonisolierteile (die im Bild vordere Sammelschienenbuchse muss noch mit einem Silikonisolierteil bestückt werden.) Abb. 2.3.2.5 a: Kopplung der Schaltfelder Abb. 2.3.2.5 b: Kopplung der Schaltfelder Handbuch ZX2 HB 602 de - Revision 05| 25...
  • Seite 26 − Kontrollieren Sie die Ausrichtung des Schaltfeldes und befestigen Sie es wie oben beschrieben auf den Funda- mentschienen. Abb. 2.3.2.6: Verschrauben der Schaltfelder Abb. 2.3.2.7: Verschrauben der Schaltfelder (Blick von hinten auf die Sammelschienenräume) Distanzstück Sammelschienenräume 26 | Handbuch ZX2 HB 602 de - Revision 05...
  • Seite 27 Zylinderschraube M 8 x 25 Spannscheibe 8 Distanzstück Zylinderschraube M 8 x 40 Mutter M 8 2 x Spannscheibe 8 (siehe Abb. 2.3.2.7) Zylinderschraube M 10 x 50 Mutter M 10 2 x Spannscheibe 10 (siehe Abb. 2.3.2.6) Handbuch ZX2 HB 602 de - Revision 05| 27...
  • Seite 28 Zylinderschraube M 8 x 25 Spannscheibe 8 Distanzstück Zylinderschraube M 8 x 40 Mutter M 8 2 x Spannscheibe 8 (siehe Abb. 2.3.2.7) Zylinderschraube M 10 x 50 Mutter M 10 2 x Spannscheibe 10 (siehe Abb. 2.3.2.6) 28 | Handbuch ZX2 HB 602 de - Revision 05...
  • Seite 29 Drehmoment anziehen. − Montieren Sie die weiteren Schaltfelder in der beschrie- benen Weise des Kapitels 2.3.2. Abb. 2.3.2.12: Montage der Erdungslasche Schnitt A-A Erdungslasche Schaltfeld x Schaltfeld y Handbuch ZX2 HB 602 de - Revision 05| 29...

  • Seite 30: Verschluss Erweiterungsfähiger Sammelschienenbuchsen

    (Abb. 2.3.3.1). Die Andruckplatten dienen zur Fixierung der Kuppelfeldern, etc.) ist nicht zulässig! spannungsfesten Blindstopfen. Abb. 2.3.3.1: Blindstopfen für Sammelschienenbuchsen Erweiterungsfähige Sammelschienen- buchsen (nicht spannungsfest ohne Spannungsfeste Endstützer Blindstopfen!) Schnitt A-A Sammelschienenbuchse Blindstopfen Andruckplatte 30 | Handbuch ZX2 HB 602 de - Revision 05...

  • Seite 31: Montage Der Kühlkörper

    Setzen Sie den Kühlkörper mit einem geeigneten Hebewerkzeug so auf den Sammelschienenraum auf, dass Abb. 2.3.4.1: Montage der Kühlkörper Kühlkörper Dichtungsring Sechskantmutter M8 DIN 934 - 8 (20 x) Spannscheibe 8 DIN 6796 (20 x) Handbuch ZX2 HB 602 de - Revision 05| 31...

  • Seite 32: Montage Des Aufsatzkastens Für Die Sammelschienenmessung Mit Abtrennvorrichtung

    Organisationen im Auf- stellungsland. − Positionieren Sie zur Verstärkung des Flansches Verstär- kungsleisten ( 4 x, siehe Abb. 2.3.5.1 unten) bevor Sie die Im Folgenden ist die Montage des Aufsatzkastens auf den vor- entsprechenden Schweißbolzen mit Unterlegscheiben, deren Sammelschienenraum beschrieben.
  • Seite 33 (Deckel demontiert) Sechskantmutter M8 DIN 934 - 8 (16 x) Federring A8 DIN 127-FST (16 x) Scheibe 8 DIN 125-ST (16 x) Dichtungsring Verstärkungsleiste (4 x) Adapterkasten Aufsatzkasten Verstärkungsleiste (4 x) Handbuch ZX2 HB 602 de - Revision 05| 33...
  • Seite 34 . Verwenden Sie hierzu das jeweilige Füllventil des Sammelschienenraums. Prüfen Sie den Gasraum auf Dichtheit. − Die Anleitung zur Montage der Spannungswandler finden Sie im Kapitel „ Handhabung von Spannungswandlern“. 34 | Handbuch ZX2 HB 602 de - Revision 05...
  • Seite 35 Flachleiters Montageöffnung Oberer Flachleiter (aus der Transport- position in die endgültige Position gedreht) Senkschraube M8 x 25 DIN 7991-8.8 Spannscheibe 8 DIN 6796-FST Sechskantmutter M8 DIN 934-8 Flachleiter im Adapterkasten Adapterkasten Handbuch ZX2 HB 602 de - Revision 05| 35...

  • Seite 36: Montage Der Druckentlastungskanäle Und Der Endkassetten

    Kabelmontage demontiert und nach der Hochspannungs- vorschriften der Berufsgenossenschaften oder vergleichbarer prüfung der Schaltanlage wieder montiert werden. Organisationen im Aufstellungsland. Spannungswandler der integrierten Sammelschienenmessun- gen (Messungen 3 und 4 in Abb. 2.3.7.1) werden lose mit- Abb. 2.3.7.1: Einbaupositionen der Spannungswandler Messung 4 Messung 4...

  • Seite 37: Demontage Der Spannungswandler (Messung 1)

    Abb. 2.3.7.1.3: Verriegelungsknopf und Verriegelungsblech abgenommener Blende: Lage der Befestigungsschrauben für das untere Querprofil Querprofil Abb. 2.3.7.1.2: Einbaulage der Spannungswandler mit Sicherungsblech und Vorhängeschloss gesichert Verriege- Spannungswandler lungsknopf Verriegelungsblech Vorhängeschloss Sicherungsblech Handbuch ZX2 HB 602 de - Revision 05| 37...
  • Seite 38 Abb. 2.3.7.1.5: Montagehilfe im Kabelanschlussraum − Hängen Sie die Blende des Kabelanschlussraums ein und unterhalb eines Spannungswandlers verschrauben Sie die Blende. Abb. 2.3.7.1.7: Transportbügel Abb. 2.3.7.1.6: Entriegeln der Montagehilfe Transportbügel 38 | Handbuch ZX2 HB 602 de - Revision 05...

  • Seite 39: Montage Der Spannungswandler (Messung 1)

    Position unterhalb der Spannungswandlersteck- Verwendung. buchsen und lassen sie ihn am Anschlag einrasten. " " Prüfen Sie das Silikonisolierteil des Spannungs- wandlers auf Beschädigungen. Beachten Sie die Hinweise im Abschnitt 2.1.3. Handbuch ZX2 HB 602 de - Revision 05| 39...
  • Seite 40 − Hängen Sie die Blende des Kabelanschlussraums ein und verschrauben Sie die Blende. Abb. 2.3.7.2.2: Hochkurbeln des Spannungswandlers bis Verriegelung- bolzen mit der Bohrung fluchtet Verriegelungsblech Bohrung im Halteblech Verriegelungs- Verriegelungs- des Wandlers bolzen knopf 40 | Handbuch ZX2 HB 602 de - Revision 05...

  • Seite 41: Demontage Der Spannungswandler (Messung 2)

    Abgangsfeldes verhindert wird. Abb. 2.3.7.3.1: Demontage der seitlichen Abdeckungen des Kabelanschlussraums (im Bild ist nur die rechte Abdeckung dargestellt). Abdeckung Befestigungsschraube für Abdeckung Rechte Seitenwand des Kabelanschlussraums Befestigungsschraube für Abdeckung Handbuch ZX2 HB 602 de - Revision 05| 41...
  • Seite 42 Sie die Blende. − Ziehen Sie den Spannungswandlerwagen an den Griffen aus dem Kabelanschlussraum. Abb. 2.3.7.3.2: Spannungswandler Typ 2 – Arretierungsschraube für Spannungswandlerwagen Abb. 2.3.7.3.3: Kurbel für Hubvorrichtung des Spannungswandlerwagens 42 | Handbuch ZX2 HB 602 de - Revision 05...

  • Seite 43: Montage Der Spannungswandler (Messung 2)

    Erden Sie die Gewindebuchsen der Spannungs- wandlersteckbuchsen, indem Sie die Gewindebuch- sen mit Senkschrauben DIN 7991, M8 x 30, verse- hen (falls nicht schon vorhanden) (Abb. 2.3.7.2.1). " " Reinigen Sie die Spannungswandlersteckbuchsen wie in Abschnitt 2.1.3 beschrieben. Handbuch ZX2 HB 602 de - Revision 05| 43...

  • Seite 44: Montage Der Spannungswandler (Messung 3)

    − Entfernen Sie die Staubschutzdeckel oder die Blindstecker der Spannungswandlersteckbuchsen und verstauen Sie die Bauteile zur weiteren Verwendung. " " Reinigen Sie die Spannungswandlersteckbuchsen wie in Abschnitt 2.1.3 beschrieben. 44 | Handbuch ZX2 HB 602 de - Revision 05...
  • Seite 45 Sechskantbolzen für Spannungswandlerbefestigung Abb. 2.3.7.5.2: Befestigung des Spannungswandlers, Ausführung für Betriebsspannung > 24 kV 2 x Zylinderschraube M 10 x 25 DIN 912 2 x Spannscheibe 10 DIN 6796 Detail A Sechskantbolzen Handbuch ZX2 HB 602 de - Revision 05| 45...
  • Seite 46 3 x Zylinderschraube M 8 x 40 DIN 912 Befestigungswinkel 3 x Scheibe 8,4 DIN 433 3 x Zylinderschraube M 8 x 20 DIN 912 3 x Federring A8 DIN 127 3 x Spannscheibe 8 DIN 6796 46 | Handbuch ZX2 HB 602 de - Revision 05...
  • Seite 47 Schraube M 6 x 12 8 x gewindefurchende Bedämpfungs- Schraube M 6 x 12 widerstand Wandlerabdeckung Abdeckung 4 x Zylinderschraube M 8 x 25 DIN 912 4 x Spannscheibe 8 DIN 6796 Handbuch ZX2 HB 602 de - Revision 05| 47...
  • Seite 48 6 (12) x Spannscheibe 8 DIN 6796 (Sechskantmutter M8 DIN 934) (Material für 24 kV - Spannungswandler in Klammern) C-Profil 12 x Zylinderschraube M8 x 25 DIN 912 12 x Spannscheibe 8 DIN 6796 48 | Handbuch ZX2 HB 602 de - Revision 05...

  • Seite 49: Demontage Der Spannungswandler (Messung 3)

    − Ziehen Sie die Spannungswandler senkrecht aus der Buchse. − Decken Sie die Silikonisolierteile der Spannungswandler mit den mitgelieferten Schutzkappen ab, um sie vor Ver- schmutzung und Beschädigung zu schützen. Handbuch ZX2 HB 602 de - Revision 05| 49...

  • Seite 50: Montage Der Spannungswandler (Messung 4)

    Anlagenabschnitts verhindert wird. − Verschrauben Sie die Sechskantbolzen mit den Schweiß- bolzen der Kapselung (max. Drehmoment 12,5 Nm) wie in Abb. 2.3.7.7.1 dargestellt. Abb. 2.3.7.7.1: Sechskantbolzen für Spannungswandlerbefestigung Sechskantbolzen Detail A 50 | Handbuch ZX2 HB 602 de - Revision 05...
  • Seite 51 2 x Scheibe A5,3 DIN 433 4 x Zylinderschraube M 10 x 25 DIN 912 2 x Federring A5 DIN 127 4 x Spannscheibe 10 DIN 6796 2 x Sechskantmutter M5 DIN 934 Handbuch ZX2 HB 602 de - Revision 05| 51...
  • Seite 52 8 x Sechskantmutter M8 DIN 934 2 x Drehverschluss 2 x Schlauchverschrau- bung PG 29 + Mutter Abdeckblech (1) 12 x Zylinderschraube M8 x 20 DIN 912 12 x Spannscheibe 8 DIN 6796 52 | Handbuch ZX2 HB 602 de - Revision 05...

  • Seite 53: Verdrahtung Der Spannungswandler

    - Wicklung ● ● ● ● ● ● Bei einer Wandlerausführung mit 2 Wicklungen plus Anzapfung oder 2  Wicklungen plus e-n - Wicklung wird "N" am Bodenblech des Span- nungswandlers ausgeführt. Handbuch ZX2 HB 602 de - Revision 05| 53...
  • Seite 54 Hochspannung an der Klemme während des Betriebs der Spannungswandler! Das Lösen der Erdungsschraube der `N` - Klemme ist nur bei pri- märseitig spannungsfreien Spannungswandlern zu Prüfzwecken zulässig! Verwenden Sie stets die Original-Erdungsschrauben! 54 | Handbuch ZX2 HB 602 de - Revision 05...
  • Seite 55 Erdung im Geräteschrank Abb. 2.3.7.8.4: Erdung der Schaltung am Klemmbrett eines Wandlers Hier nicht erden! Ohne Erdungsschraube an der Klemme "dn" -T15L1 -T15L2 -T15L3 Hier erden! Mit Erdungsschraube an der Klemme "dn" Handbuch ZX2 HB 602 de - Revision 05| 55...
  • Seite 56 Abb. 2.3.7.8.5: Blick auf das Klemmbrett eines Spannungswandlers mit en- Wicklung: Erdungschraube (Pfeil) in isolierter Position (keine Erdung) Abb. 2.3.7.8.6: Blick auf das Klemmbrett eines Spannungswandlers mit en- Wicklung: Erdungschraube (Pfeil) in Erdungsposition (dn-Klemme geerdet) 56 | Handbuch ZX2 HB 602 de - Revision 05...
  • Seite 57 Vorhandensein der Erdungsschraube gemäß Schaltplan und Abbildungen 2.3.7.8.3 oder 2.3.7.84! Bei der Verwendung von 2 Wicklungen plus Anzapfung oder 2 Wicklungen plus e-n - Wicklung erfolgt die Erdung von "N" werkseitig am Bodenblech des Spannungswandlers. Handbuch ZX2 HB 602 de - Revision 05| 57...

  • Seite 58: Anschließen Von Kabeln Und Leitungen

    Serviceabteilung in Verbindung. Reinigen der Kabelsteckbuchsen und/oder Außenkonen − Entfernen Sie überschüssiges oder verschmutztes Fett oder Verschmutzungen von den Kabelsteckbuchsen und/oder Au- ßenkonen mit einem weichen, sauberen, fusselfreien Lappen. 58 | Handbuch ZX2 HB 602 de - Revision 05...

  • Seite 59: Montieren Von Überspannungsableitern

    − Schalten Sie die Sicherungsautomaten der betreffenden Antriebe aus, so dass ein ferngesteuertes Einschalten des Abgangsfeldes verhindert wird. Abb. 2.5.1: Erdung der Überspannungsableiter Prüfsteckbuchse Verbindung zur Haupterdungs- schiene Haupterdungsschiene Überspannungsableiter Erdungsleitungen Handbuch ZX2 HB 602 de - Revision 05| 59...

  • Seite 60: Montieren Von Blindsteckern

    − Führen Sie die Erdung gemäß VDE 0101 bzw. IEC 61936, VDE 0141 sowie VDE 0670, Teil 1000 bzw. IEC 62271-1 unter den Aspekten der Berührungssicherheit, der Kurz- schlussfestigkeit und der Elektromagnetischen Verträglich- keit (EMV) aus. 60 | Handbuch ZX2 HB 602 de - Revision 05...

  • Seite 61: Inbetriebnahme

    − ungenutzte Außenkonen sind spannungsfest verschlossen, − bestandene Hochspannungsprüfung mit 80 % der Bemessungs-Kurzzeit-Stehwechselspannung nach VDE 0671-200, − Hochspannungskabel sind montiert (nach erfolgter Hoch- spannungsprüfung), − alle Verkleidungen und Abdeckungen sind montiert, Handbuch ZX2 HB 602 de - Revision 05| 61...

  • Seite 62: Betriebshochspannung Einschalten

    Schalten Sie die weiteren Verbraucher wie beschrieben ein. Abgangsfeldes „EIN“. Die Schaltanlage befindet sich in Betrieb. − Der Verbraucher ist zugeschaltet. Schalten Sie die weiteren Verbraucher wie beschrieben ein. Die Schaltanlage befindet sich in Betrieb. 62 | Handbuch ZX2 HB 602 de - Revision 05...

  • Seite 63: Bedienung

    Das Ein- und Ausschalten des Betriebsstroms und sichern Sie gegen Enterden wie folgt: das Erden erfolgt ausnahmslos über den Leistungsschalter (Abb. 4.1.1 bis 4.1.4). Abb. 4.1.5 bis 4.1.9 zeigen die Schalt- reihenfolge zur Erdung einer Sammelschiene mittels der Quer- Schalten Sie die Sicherungsautomaten für den Leistungsschalter- kupplung anhand einer Beispielschaltanlage.
  • Seite 64 Die Abbildungen 4.1.5 bis 4.1.8 zeigen die Schaltreihenfolge zur Erdung der Sammelschiene 2 (SS2) anhand einer Beispiel- schaltanlage. Abb. 4.1.5: Beispielschaltanlage, Doppelsammelschiene mit Querkupplung, Anlage in Betrieb über Sammelschiene 2 (SS2) SS1 (vorne) SS2 (hinten) 64 | Handbuch ZX2 HB 602 de - Revision 05...
  • Seite 65 Schließen des Trennschalters (SS1) der Querkupplung SS1 (vorne) SS2 (hinten) Abb. 4.1.7: Schließen des Erdungsschalters (SS2) der Querkupplung SS1 (vorne) SS2 (hinten) Abb. 4.1.8: Schließen des Leistungsschalters der Querkupplung: SS1 geerdet SS1 (vorne) SS2 (hinten) Handbuch ZX2 HB 602 de - Revision 05| 65...

  • Seite 66: Elektrische Betätigung

    Balkenmelder angezeigt. generell bei geschlossener Geräteschranktür. Durch das Öffnen der Geräteschranktür ist ein Eingriff in das Verriegelungskonzept gegeben. Abb. 4.3.1: Standardlösung für eine konventionelle Bedienung und Anzeige am Schaltfeld 66 | Handbuch ZX2 HB 602 de - Revision 05...

  • Seite 67: Hand-Not-Betätigung

    − mechanisch unverriegelt ausgeführt sein. Spannvorgang von Hand ausgeführt oder beendet werden. Bei Doppelsammelschienen-Feldern ist bei Einsatz einer − Stecken Sie hierzu den Spannhebel (8 in Abb. 4.4.1.2) in mechanischen Verriegelung kein unterbrechungsfreier die Aufnahme und führen sie etwa 25 Hubbewegungen Sammelschienenwechsel im Hand-Not-Betrieb möglich,...
  • Seite 68 Mechanischer EIN-Taster Mechanischer AUS-Taster Aufnahme zum manuellen Spannen des Federspeichers Schaltstellungsanzeige Zustandsanzeige des Federspeichers Schaltspielzählwerk Leistungsschild des Leistungsschalters Anzeige Anzeige Federspeicher Federspeicher entspannt gespannt Abb. 4.4.1.2: Manuelles Spannen des Federspeichers Spannhebel 68 | Handbuch ZX2 HB 602 de - Revision 05...

  • Seite 69: Hand-Not-Betätigung Des Dreistellungs-Trennschalters Und Des Trennschalters

    Zugangsverriegelung (3) sowie der Handkurbel- aufnahme (4). Abb. 4.4.2.2: Bedienbereich des Dreistellungs-Trennschalterantriebs bei geöffneter Zugangsverriegelung Handkurbelaufnahme Abb. 4.4.2.3: Bedienbereich des Trennschalterantriebs bei geöffneter Zugangsverriegelung Schaltstellungsanzeige Mechanische Zugangsverriegelung (optional), geöffnet Handkurbelaufnahme Handbuch ZX2 HB 602 de - Revision 05| 69...
  • Seite 70 − Drehen Sie zum Einschalten des Trennschalters die Schaltkurbel rechts herum bis zum Anschlag. − Ziehen Sie die Schaltkurbel ab. − Schließen Sie gegebenenfalls die Klappe der mecha- nischen Zugangsverriegelung. 70 | Handbuch ZX2 HB 602 de - Revision 05...
  • Seite 71 Sperrmagnet permanent das Öffnen der Zugangsverriegelung. Das Entriegeln des Sperrmagnets erfordert einen Eingriff in den Antrieb und darf nur von qualifi- ziertem Personal durchgeführt werden. Kontaktieren Sie gege- benenfalls den ABB-Service. Handbuch ZX2 HB 602 de - Revision 05| 71...

  • Seite 72: Gasüberwachung Mit Dichtesensoren

    Zustand des entspre- Isoliergasdichte zu überwachen. chenden Anlagenabschnitts erfolgen. Abb. 4.6.1: A) Lage der Betätigungselemente der Spannungswandler- Abtrennvorrichtungen Messfeld Schaltfeld mit Außenkonus Integrierte Sammelschienenmessung mit Abtrenn- vorrichtung (beispielhaft: Doppelsammelschiene) 72 | Handbuch ZX2 HB 602 de - Revision 05...

  • Seite 73: Betätigung Der Abtrennvorrichtung Für Spannungswandler Des Messfeldes

    - pull the lock knob - rotate the operation lever up to the stop till the lock knob arrests again. Riegel für Vorhängeschloss Drehrichtungsanzeige Klappe Schaltstellungsanzeige Rastknopf Hinweisschild Betätigungswelle (Sechskant SW 17 mm) Handbuch ZX2 HB 602 de - Revision 05| 73...

  • Seite 74: Betätigung Der Abtrennvorrichtung Für Spannungswandler Des Schaltfeldes Mit Außenkonus

    Antriebe aus, so dass ein ferngesteuertes Einschalten des Anlagenabschnitts verhindert wird. Abb. 4.6.2.1: Betätigungs- und Anzeigeelemente der Spannungswandler-Abtrennvorrichtung Verriegelungsblech Betätigungsblech Vorhängeschloss (optional) Einrastnut Schaltstellungsanzeige „Spannungs wandler geerdet“ Öffnung für Schaltstellungsanzeige „Spannungswandler zugeschaltet“ Hinweisschild 74 | Handbuch ZX2 HB 602 de - Revision 05...
  • Seite 75 Einrastnut des Betätigungsblechs wird die Strom- rische Festigkeit der Abtrennvorrichtung sichergestellt. tragfähigkeit der Abtrennvorrichtung sichergestellt. Sichern Sie die Abtrennvorrichtung mit einem Vorhängeschloss. Sichern Sie die Abtrennvorrichtung mit einem Vorhängeschloss . Abb. 4.6.2.2: Betätigung der Spannungswandler-Abtrennvorrichtung Handbuch ZX2 HB 602 de - Revision 05| 75...

  • Seite 76: Betätigung Der Abtrennvorrichtung Der Integrierten Messung

    Sie das Hinweisschild auf der Innenseite der Klappe. Kontrol- lieren Sie die Schaltstellungsanzeige (5). Verschließen Sie die Klappe mit dem Vorhängeschloss. (Die Klappe läßt sich nicht schließen, wenn sich der Hebel nicht in Position A oder B befindet.) 76 | Handbuch ZX2 HB 602 de - Revision 05...
  • Seite 77 Abb. 4.6.3.1: Spannungswandler-Abtrennvorrichtung der integrierten Messung Hinweisschild in der Innenseite der Klappe Riegel für Vorhängeschloss Klappe Hebel Position : Position zum Zuschalten der Spannungswandler Knopf Schaltstellungsanzeige Position : Position zum Erden der Spannungswandler Sperrklinke Handbuch ZX2 HB 602 de - Revision 05| 77...

  • Seite 78: Prüfvorgänge

    IEC 61243-5) entsprechen und der technischen Auslegung des eingesetzten Anzeigesystems genügen. " " Die Prüfung auf Spannungsfreiheit erfolgt durch die Anzeige am Beachten Sie die Gebrauchsanleitung des Phasen- Gerät. Es ist kein zusätzliches Anzeigegerät erforderlich. vergleichers. 78 | Handbuch ZX2 HB 602 de - Revision 05...

  • Seite 79: Hochspannungsprüfungen

    Anzeige. oder demontieren Sie die Blindstecker der Prüf- buchse. − Montieren Sie die Blende des Kabelanschlussraums. " " Demontieren Sie eventuell vorhandene Überspan- nungsableiter des entsprechenden Schaltfeldes gemäß Gebrauchsanleitung des Herstellers Handbuch ZX2 HB 602 de - Revision 05| 79...

  • Seite 80: Spannungsprüfung Der Hauptstrombahn

    − Schalten Sie die Sicherungsautomaten der betreffenden Phasen der Hauptstrombahn. Antriebe aus, so dass ein ferngesteuertes Einschalten des Anlagenabschnitts verhindert wird. − Verbinden Sie den zweiten Anschluss des Prüftransfor- mators mit der Anlagenerde. 80 | Handbuch ZX2 HB 602 de - Revision 05...

  • Seite 81: Sekundärseitige Schutzprüfung

    Schaltfeldes die Signale während der Arbeiten nicht zur Verfügung stehen. Hierbei können feldübergreifende Funktionsbeein- trächtigungen entstehen. − Erstellen Sie den Prüfaufbau gemäß Hersteller- anleitung des Schutzprüfgerätes und führen Sie die Prüfung durch. Handbuch ZX2 HB 602 de - Revision 05| 81...

  • Seite 82: Schutzprüfung Mittels Primärstromeinprägung

    Prüftransformators an den Kabelstecker über eine an die Prüfbuchse, Stromfluss über den Stromwandler, geeignete Prüfgarnitur, Stromfluss über den Strom- Leistungsschalter zum Erdungskontakt des Dreistellungs- wandler, Leistungsschalter zum Erdungskontakt des Trennschalters Dreistellungs-Trennschalters Prüftransformator 82 | Handbuch ZX2 HB 602 de - Revision 05...

  • Seite 83: Service

    − Erden Sie den Anlagenabschnitt nach erfolgter Prüfung. − Demontieren Sie die Prüfgarnitur. − Montieren Sie die spannungsfesten Abschlüsse der Kabel- stecker gemäß Herstelleranleitung. − Montieren Sie die Blende des Kabelanschlussraums. Handbuch ZX2 HB 602 de - Revision 05| 83...

  • Seite 84: Maßhaltigkeit Der Einstellungen Des Drahtzugs Überprüfen

    Filtermatte und knipsen Sie das Lamellengitter wieder ein. Abb 6.3.1: Aufnahme des Drahtzuges unterhalb des Abb 6.3.2: Mechanische Zugangsverriegelung am Dreistellungs- Leistungsschalterantriebs bei mechanischer Verriegelung Trennschalterantrieb Schieber Drahtzugnippel Drahtzug Zugangsverriegelung 84 | Handbuch ZX2 HB 602 de - Revision 05...

  • Seite 85: Werkzeugliste

    Transportseil 1,5 m, empfohlene Tragkraft: 1 t Schäkel, Tragkraft 1 t Knippstange Transportrohr Kettenzug 0,25 t inkl. Kette Baustellenbeleuchtung Taschenlampe Handlampe Staubsauger Mehrere Holzbohlen Mehrere Kanthölzer Weiche, nicht fusselnde Putzlappen Haushaltreiniger, chlorfrei Handbuch ZX2 HB 602 de - Revision 05| 85...

  • Seite 86: Betriebsstoffe, Hilfsstoffe Und Zubehör

    Montagepaste für Silikonisolierteile, Sammelschienenbuchse, Außenkonen Intensivreiniger M.X.T. 60 forte, Füllmenge 1 l 1VB0000240P0100 Silikonpaste zum Fetten von O-Ringen, Füllmenge 250 g GCE0009048P0102 Lackierung, Standardfarbton RAL 7035, Farbdose, Füllmenge 1 kg GCE9014060R0103 86 | Handbuch ZX2 HB 602 de - Revision 05...

  • Seite 87: Zubehör

    Transportprofil für Gabelstapler (Abb. 1.4.1.1, 1.4.1.2) GCE9015358R0102 Doppelbartschlüssel für Doppelbartzylinder der Schaltfeldtür GCE0990108P0100 Wandhalterung für Zubehör 1VB8000533P0101 Adapter zwischen Füllventil des Feldmoduls und dem Schlauchanschluss eines DILO-Füllwagens (siehe Handbuch HB 605) 1VB8000532R0101 Handbuch ZX2 HB 602 de - Revision 05| 87...

  • Seite 88: Technische Daten

    Alle Druckangaben sind auf 20° C bezogene Absolutwerte 100 kPa = 1 bar Höhere Umgebungstemperatur auf Anfrage Größere Aufstellungshöhen auf Anfrage Vermeiden Sie durch geeignete Maßnahmen Kondensation im Geräteschrank. Zusätzliche Maßnahmen erforderlich (auf Anfrage) 88 | Handbuch ZX2 HB 602 de - Revision 05...
  • Seite 90 1.13 1.12 1.13 1.10 1.3 b 1760 mm Doppelfeld 630 A, (mit Außenkonus), Einfachsammelschiene, Ausführungsbeispiel 1.13 1.12 1.13 1760 mm Abgangsfeld 1250 A, Doppelsammelschiene, Ausführungsbeispiel 90 | Handbuch ZX2 HB 602 de - Revision 05...
  • Seite 91 (für Leistungsschalter- und Sammelschienenraum Kabelanschlussraum) 1.13 Druckentlastungsscheibe Druckentlastungskanal, oben 1.15 Stromwandler (für Sammelschienenraum) 1.20 Kühlkörper 4.10 Lüfter Sammelschienenraum Geräteschrank Sammelschienensystem Zentraleinheit einer kombinierten Schutz- und Steuereinheit Bedieneinheit einer kombinierten Schutz- und Steuereinheit Handbuch ZX2 HB 602 de - Revision 05| 91...

  • Seite 93: Für Ihre Notizen

    Für Ihre Notizen...
  • Seite 94 Wir behalten uns alle Rechte an diesem Dokument und den darin enthaltenen Gegenständen und Abbildungen vor. Vervielfältigung, Bekanntgabe an Dritte oder Verwertung seines Inhaltes – auch von Teilen – ist ohne vorherige schriftliche Zustimmung durch die ABB AG verboten. Copyright© 2011 ABB Alle Rechte vorbehalten Ihr Ansprechpartner im Vertrieb: www.abb.com/contacts...
