ABB ZS1 Betriebsanleitung Seite 12

1500
180 180

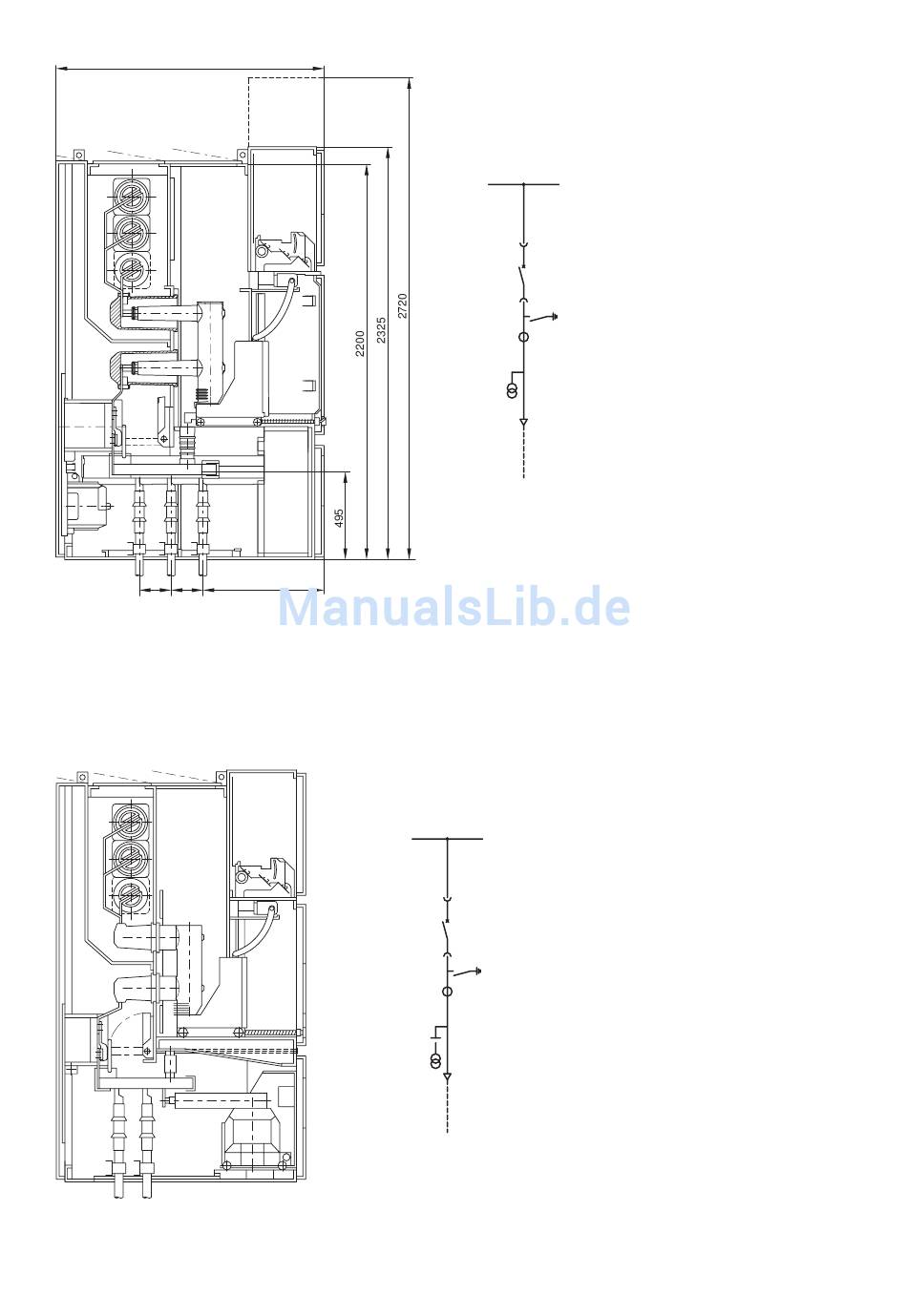

Bild 3/1-1: Abzeig 24 kV, bis 1250 A, 25 kA,
mit fest angeschlossenen Spannungswandlern,
alternativ mit 1100 mm hohem Gerätekasten
Bild 3/1-2: Abzweig 24 kV, bis 1250 A, 25 kA,
mit ausfahrbarem Spannungswandlereinschub
ABB Power Distribution
685
13
