Conseils en matière de tech. de mesure piézoélectrique

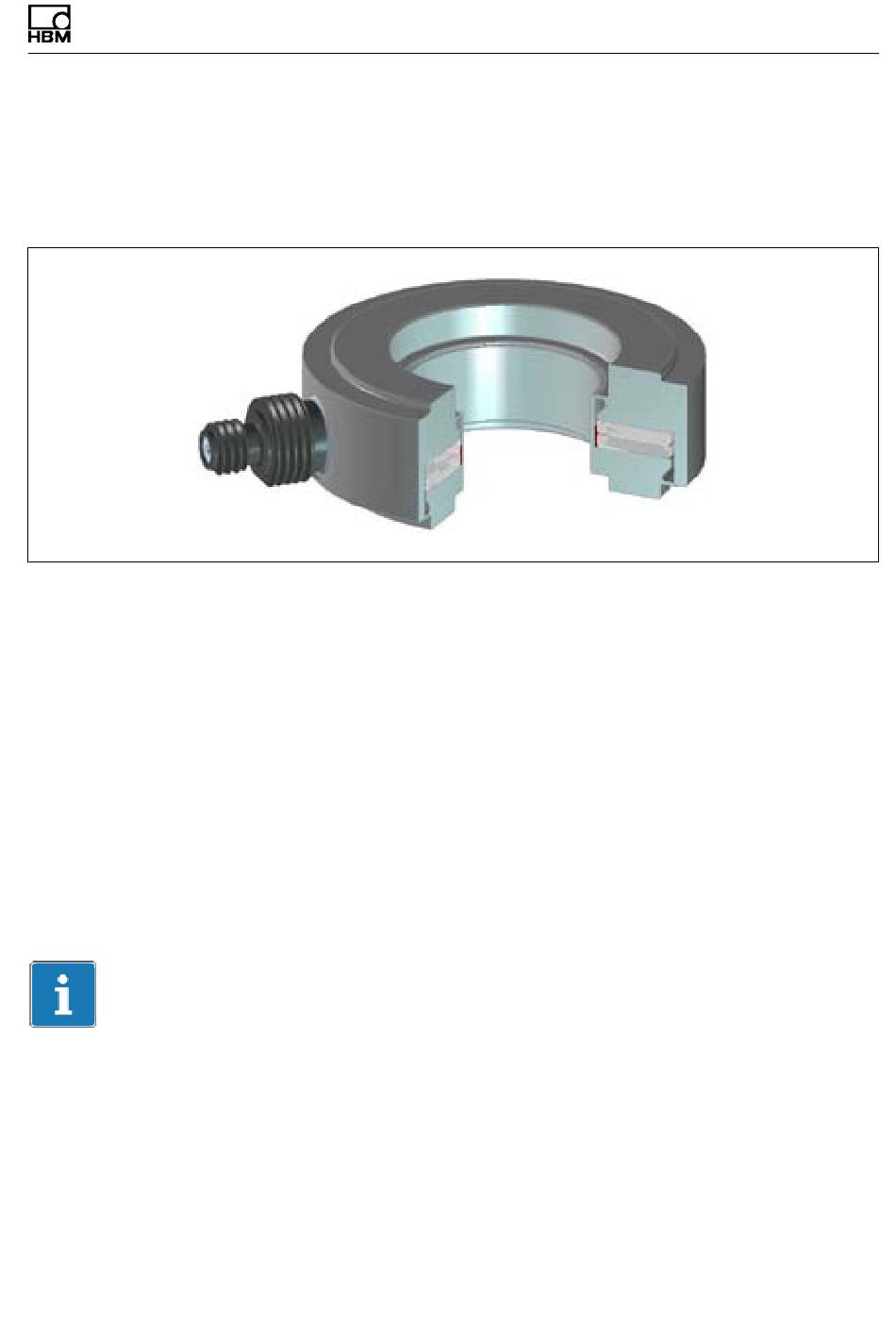

Sur la Fig. 9.2, deux anneaux de quartz piézoélectriques sont entourés d'un
boîtier composé de deux demi‐coquilles métalliques. Le connecteur coaxial
gauche est en contact à l'extérieur avec le boîtier et à l'intérieur avec le câble
de dérivation de la charge entre les deux tranches.
Fig. 9.2 Coupe transversale d'une rondelle de charge
La charge apposée sur les faces extérieures du cristal est interceptée par des
électrodes et peut être transformée en un signal de tension ou de courant à
l'aide d'un amplificateur de charge.
La sensibilité de capteurs de force piézoélectriques est indiquée en pC/N. Le
signal de sortie peut être calculé à l'aide de
Q = d * F * n
où F est la force introduite en N, d la sensibilité du matériau du capteur utilisé
en pC/N, Q la charge électrique en pC et n le nombre de tranches de cristaux
-12
(1 pC = 10 C).
Important
Les capteurs piézoélectriques doivent toujours fonctionner sous précontrainte.
La sensibilité du capteur de force est déterminée par le matériau piézo utilisé
et indépendante de l'étendue de mesure. Des capteurs de la même série (par
ex. CFT/50 kN ... CFT/120 kN) donneront la même charge pour une force
déterminée. Des écarts sont liés au type et à la construction de la
