Consigli sulla tecnica di misura piezoelettrica

I sensori piezoelettrici di forza possiedono numerosi vantaggi: sono straordi­
nariamente compatti, con una catena di misura adeguata presentano elevata
sovraccaricabilità ed hanno una corsa di misura trascurabile. Ciò comporta
un'elevata rigidità e delle straordinarie proprietà dinamiche.
Tuttavia, per ottenere la massima precisione di misura e un'elevata sicurezza di
esercizio, si devono osservare alcune precauzioni.
9.1

Modo operativo dei sensori piezoelettrici

Un trasduttore piezoelettrico di forza è costituito da un elemento sensore
monocristallino e da componenti per coadiuvare l'introduzione della forza.

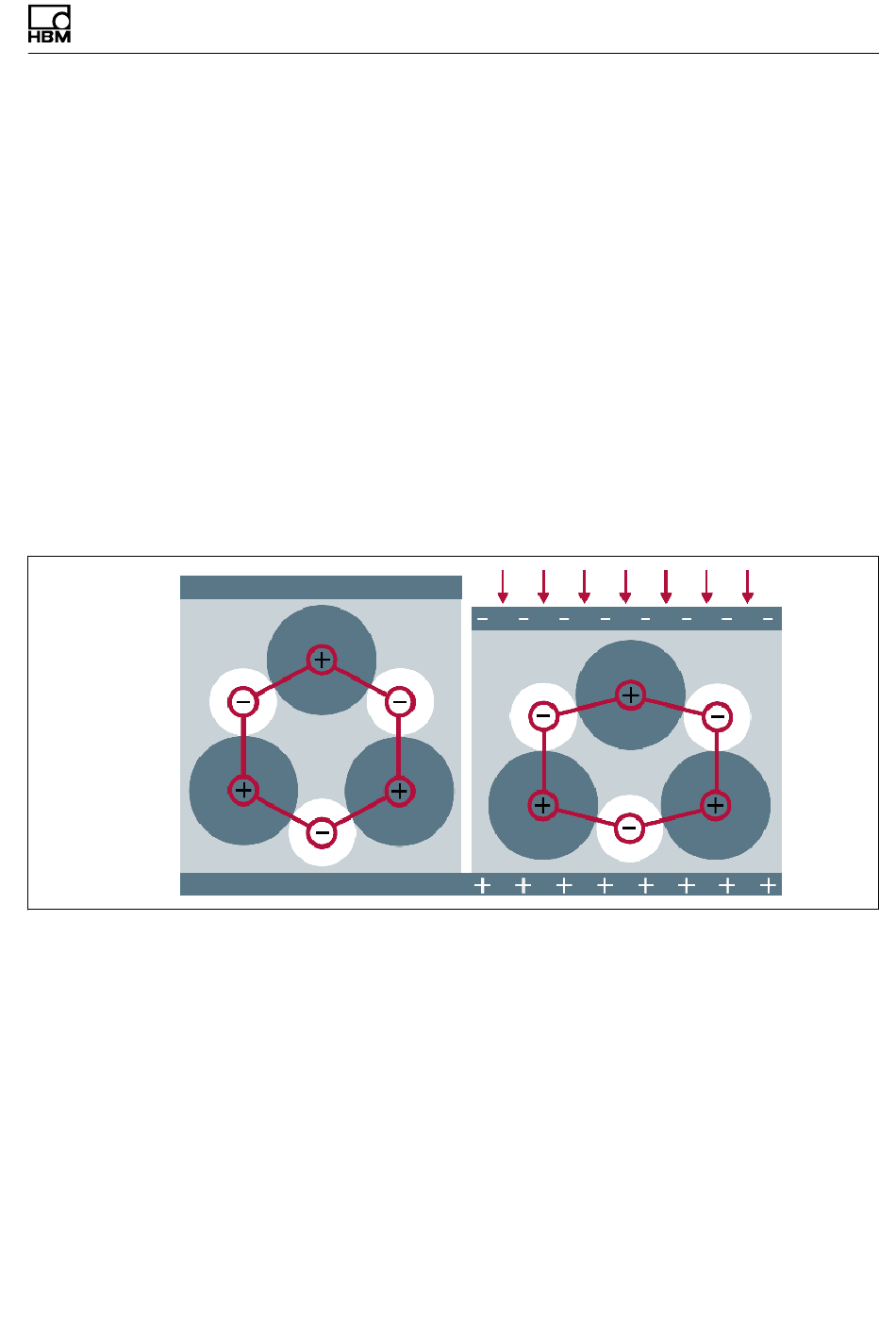

Fig. 9.1 Modo di funzionamento di un trasduttore piezoelettrico
Sotto l'azione della forza che agisce sul cristallo, gli atomi positivi e negativi del
reticolo cristallino si spostano. Ne conseguono delle cariche sui lati superiori ed
inferiori come mostrato in Fig. 9.1 Lo spostamento degli atomi è proporzionale
alla forza applicata e perciò lo sono anche le cariche sulle superfici del cristallo.
In Fig. 9.2 due anelli piezoelettrici di quarzo sono racchiusi in una custodia cos­
tituita da 2 semi-gusci di metallo. La spina coassiale a sinistra esternamente è
a contatto con la custodia ed internamente con la dispersione della carica fra i
due dischi.
