Tensione di alimentazione 0 V (GND) . . . . . . .
RANGE 1 / RANGE 2 . . . . . . . . . . . . . . . . . . . . . .
MEASURE / RESET . . . . . . . . . . . . . . . . . . . . . .
TEDS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Segnale di uscita -10 ... +10 V . . . . . . . . . . . . . .
Massa del segnale di uscita . . . . . . . . . . . . . .
Non utilizzare! . . . . . . . . . . . . . . . . . . . . . . . . . . .
Tensione di alimentazione 18 ... 30 V
1)
Esercizio con circuito SELV (bassa tensione
di sicurezza)

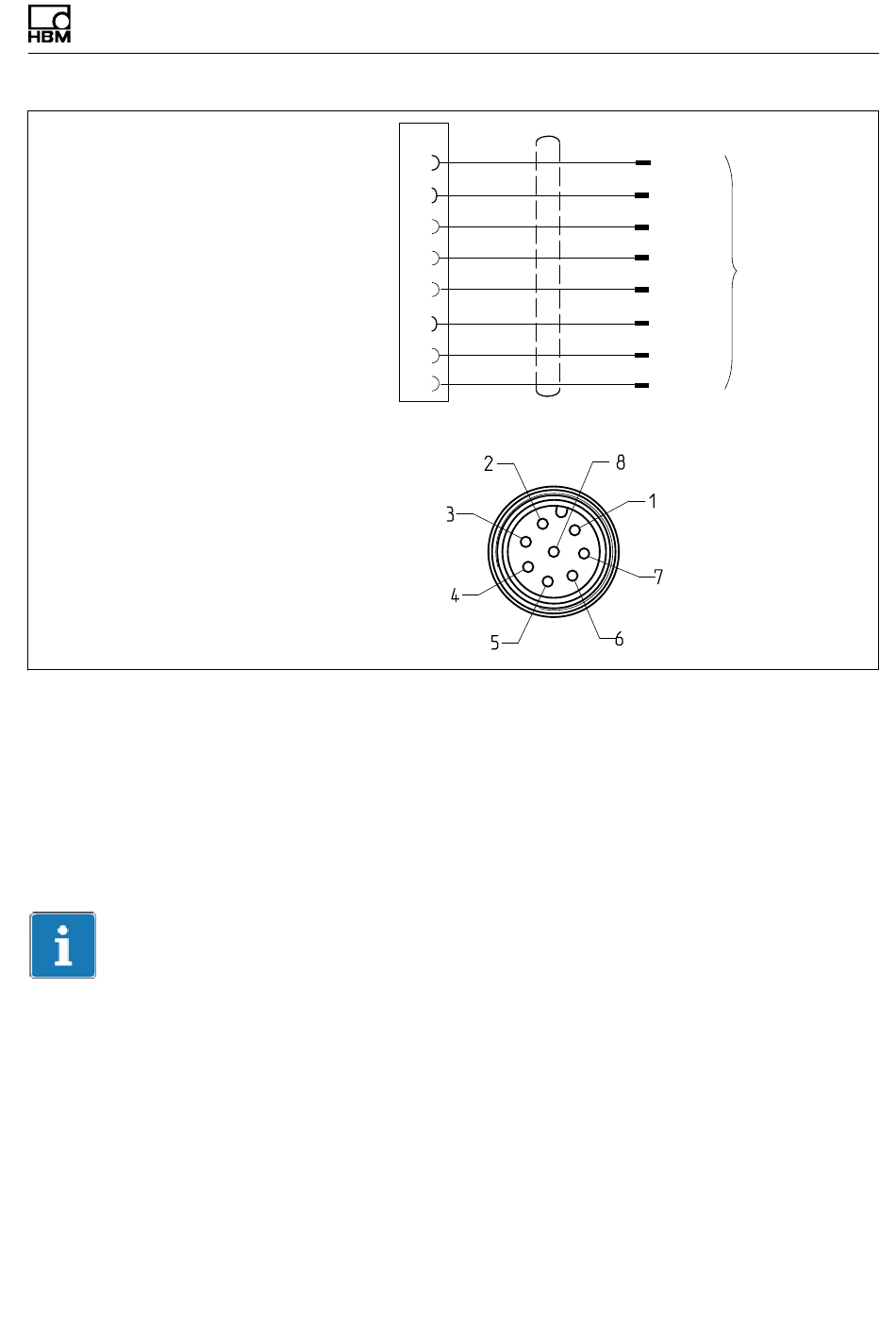

Fig. 7.1 Disposizione poli
Il segnale di uscita è presente al polo 5 ed al polo 6 (massa) ed è elettrica­
mente isolato dalla tensione di alimentazione e dagli ingressi di controllo. Gli
ingressi di controllo RANGE1/2, MEASURE/RESET, TEDS e la tensione di
alimentazione hanno il medesimo potenziale (polo 1, tensione di alimentazione
0 V). La messa a terra della custodia non è necessaria.
Importante
Lo schermo del cavo non deve essere collegato all'elettronica di elaborazione
collegata in cascata.
Il polo 7 è per uso interno esclusivo di HBM e non deve essere occupato.
CMA
1
2
3
4
5
6
7
1) . . . .
8
CC
A02559_04_YI0_01 HBM: public
Collegamento elettrico
M12 x 1, ad 8 poli
bianco
marrone
verde
Disposizione
giallo
dei fili del cavo
grigio
di collegamento
KAB168
rosa
blu
rosso
