Elektronische Einspritzanlage (Schaltgetriebe) - Daihatsu Gran Move G301 2001 Werkstatt-Handbuch

Inhaltsverzeichnis

Werbung

HW–10

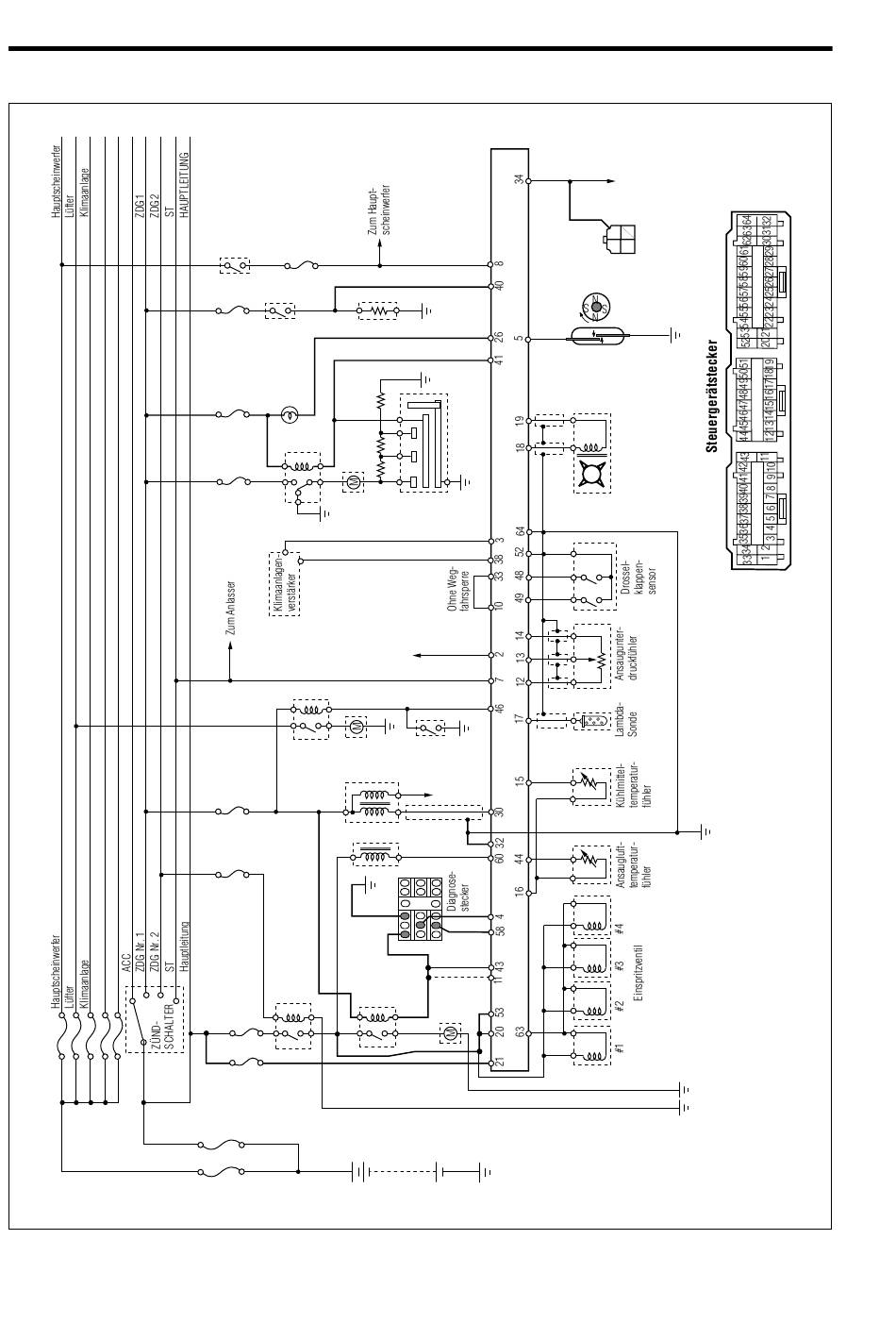

ELEKTRONISCHE EINSPRITZANLAGE (SCHALTGETRIEBE)

Lichthaupt-
schalter
Hauptscheinwerfer
10A
Heizbare
Heckscheibe
10A
Heckschei-
benschalter
Motor-
kontroll-
Meß-
leuchte
instrument
10A
Heizelement
10A
Gebläse-
motor
Zum Drehzahlmesser
Lüfter-
Lüfter-
motor
relais
Zündsspule
MOTOR
20A
Leerlaufregelventil
Einspritzanlage Nr. 2
20A
Haupt-
Kraftstoff-
relais
pumpenrelais
Einspritzanlage
Nr. 1
15A
Rückfahrleuchten
10A
Schmelzsicherung 1,25
Schmelzsicherung 2,0
Geschwindig-
keitssensor
Kurbelwinkelgeber
(Zündverteiler)
Lüfterschalter
Zum Zünd-
verteiler
Ohne Wegfahr-
sperre
Mit Wegfahr-
sperre
Kraftstoffpumpe
Zum Steuergerät/
Wegfahrsperre
Zusätzlicher Stecker
gHW00033-00033
