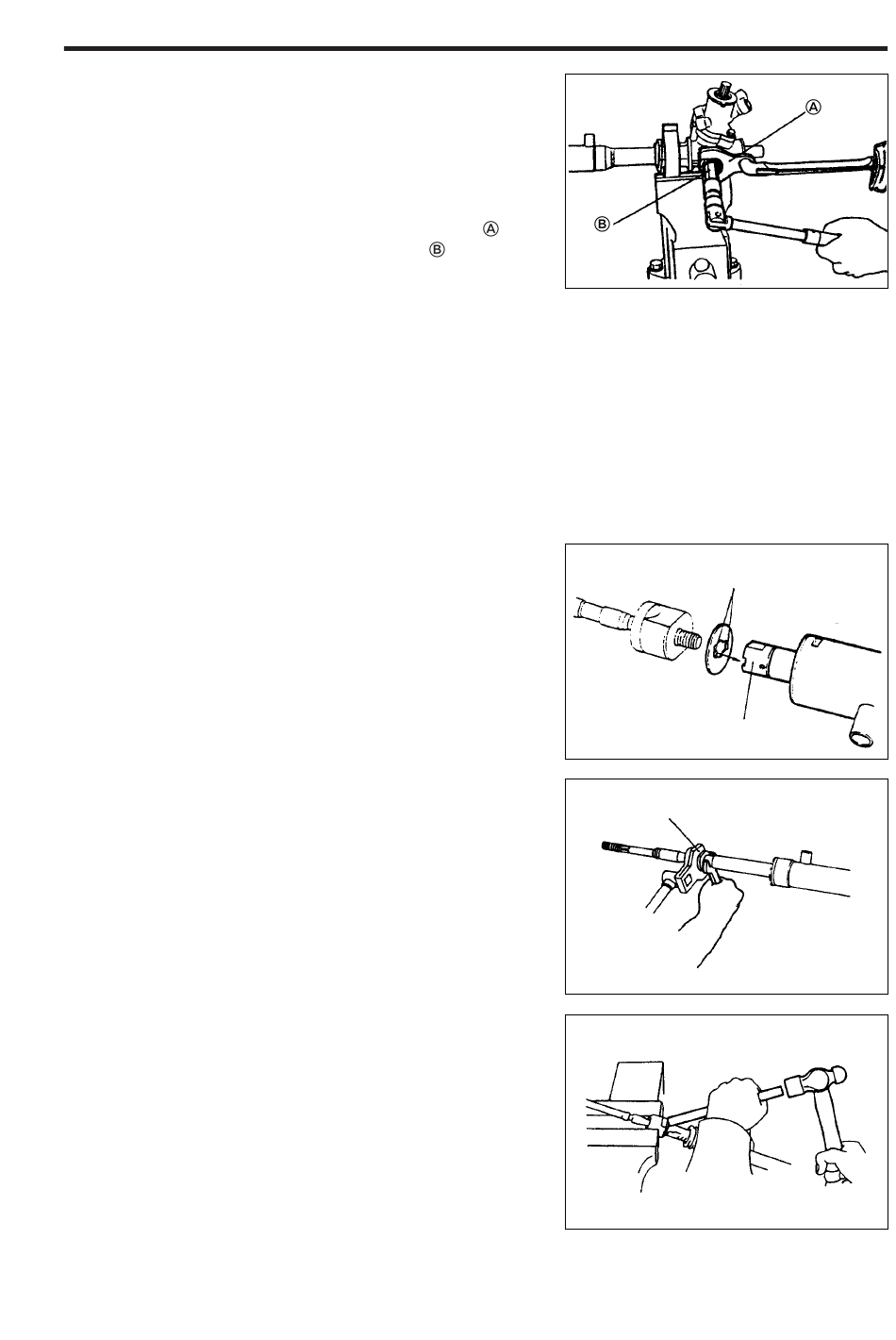

(6) Die Sicherungsmutter der Federkappe und die
Endfläche des Lenkgetriebegehäuses mit Gewin-
dedichtmittel Three Bond 1141 bestreichen.
Die Sicherungsmutter mit folgenden Sonderwerk-
zeugen auf das vorgeschriebene Anziehdrehmo-
ment festziehen.
Sonderwerkzeuge: 09617-22030-000
Anziehdrehmoment: 29,4 – 49,0 N·m
(7) Die Welle des Drehschieberventils mit folgendem
Sonderwerkzeug drehen. Sicherstellen, daß beim
Drehen der Sollwert für die Vorspannung erreicht
wird.
Sonderwerkzeug: 09616-87702-000
Sollwert Vorspannung: 0,78 – 1,27 N·m
24. Eine neue Sicherungsscheibe in der rechts gezeig-
ten Richtung an der Zahnstange montieren.
HINWEIS:
•
Die Laschen der Sicherungsscheibe mit den Aus-
sparungen der Zahnstange fluchten.
25. Spurstange am Lenkgetriebe montieren. Spurstange
mit einem Schraubenschlüssel und folgendem Son-
derwerkzeug auf das vorgeschriebene Anziehdreh-
moment festziehen.
Sonderwerkzeuge: 09612-87180-000 (Teilenum-
Anziehdrehmoment: 47,0 – 70,5 N·m
HINWEIS:
•
Beim Festziehen auf keinen Fall die Zahnstange
verdrehen.
26. Das Kugelgelenk der Spurstange in einen Schraub-
stock spannen. Mit einem Hammer und einem Mes-
singdurchschlag oder ähnlichem Werkzeug die
Laschen der Sicherungsscheibe umbiegen.
HINWEIS:
•
Die beiden Laschen der Sicherungsscheibe form-
schlüssig einrasten.
•
Dabei nicht auf die Zahnstange schlagen.
•
Das Kugelgelenk auf keinen Fall zu straff anzie-
hen. Andernfalls könnte das Kugelgelenk ver-
formt werden.
(Schlüsselweite: 36 mm)
09043-30190-000
(3,0 – 5,0 kgf-m)
(0,08 – 0,13 kgf-m)/
beim Drehen
mer des Werkzeugsatzes)
09628-10020-000
(Schlüsselweite: 30 mm)
(4,8 – 7,2 kgf-m)
Laschen der Sicherungsscheibe
Zahnstange
Aussparung
Sonderwerkzeug (SST)
SR–45
gSR00180-00174
gSR00181-00175
gSR00182-00176
gSR00183-00177
