KE–30

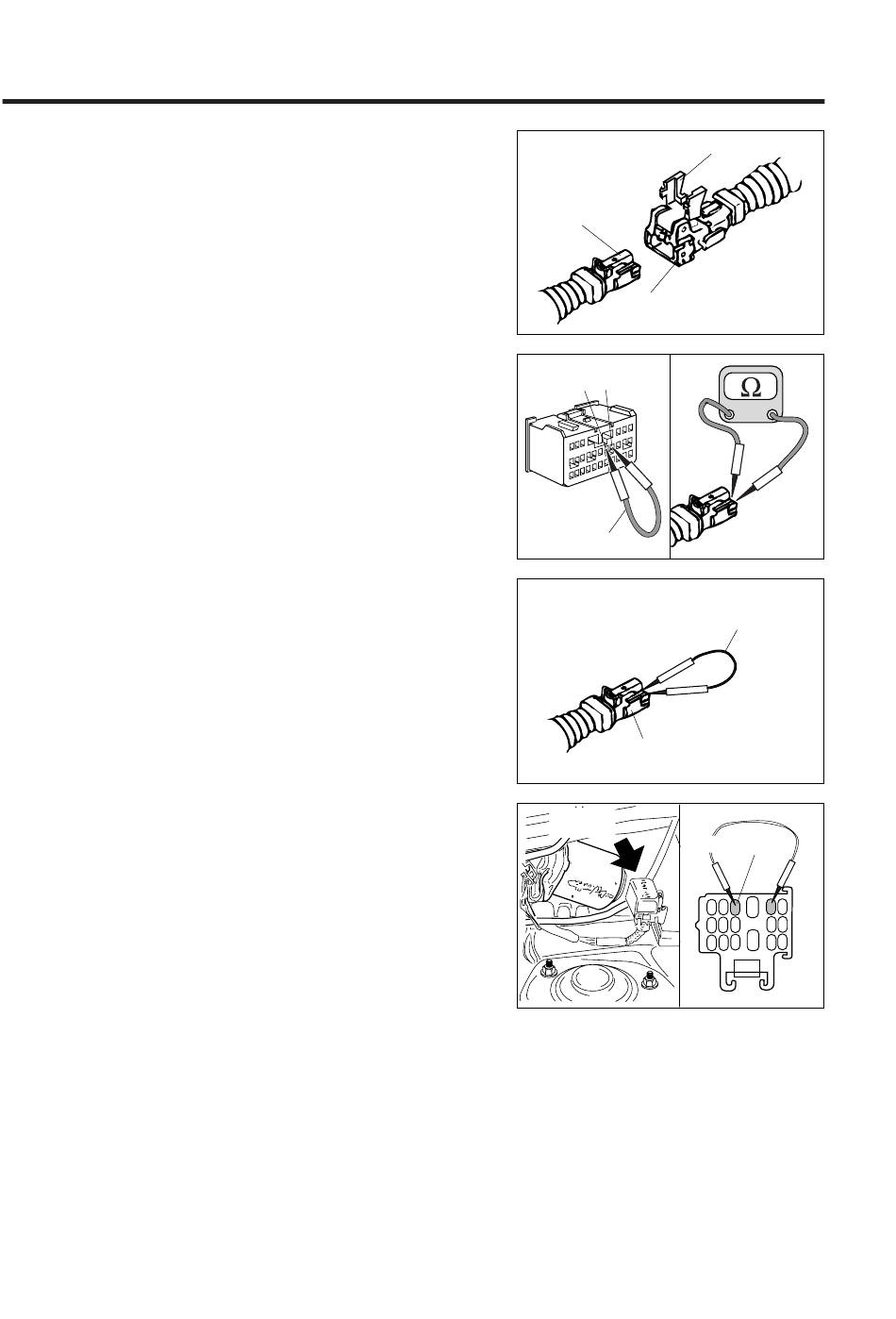

(3) Die Steckverbindung zwischen dem Kabelbaum des
Gurtstraffers und dem Windlaufkabel lösen.
(4) Ein Überbrückungskabel zwischen den Klemmen 15
und 16 des Steckverbinders an der
Fahrzeugkabelbaumseite anschließen, der vom
Airbag-ECU-Stecker getrennt worden war. Dann den
Schaltkreistester an die Steckverbinderklemme an der
Bodenkabelseite anschließen, den Tester auf
Ohmmeter-Modus eingestellt. Sicherstellen, daß im
Kabelbaum kein offenes Kabel vorhanden ist.
(5) Wenn kein offenes Kabel vorhanden ist, beide Enden
der Windlaufkabelseite mit einem Überbrückungska-
bel verbinden, um diese kurzzuschliessen.
(6) Den Steckverbinder an der Fahrzeugkabelbaumseite
und den Airbag-ECU, der in Schritt (2) abgezogen
wurde, anschließen.
(7) Die Zündung einschalten und den Diagnosecode er-
mitteln.
VORSICHT:
•
Wird Code 44 (Kurzschluß im Zünder-Schaltkreis des
Gurtstraffers) ausgegeben, so ist dies ein indirekter
Hinweis, daß im Zünder des Gurtstraffers eine
Unterbrechung vorliegt. Deshalb den Gurtstraffer aus-
tauschen.
•
Nach dem Austausch den Diagnosecode löschen und
sicherstellen, daß Code 41 nicht mehr ausgegeben wird.
2. Überprüfung eines offenen Kabels des Zünders
VORSICHT:
•
Um einen elektrischen Schaltkreis auf ein offenes Kabel
zu prüfen, ist es gängige Praxis, eine Messung mit einem
Ohmmeter durchzuführen. Es ist jedoch gefährlich, diese
Methode zu verwenden, um den Zünder auf ein offenes
Kabel zu prüfen, da diese Methode versehentlich zu einer
Explosion führen kann. In dem vorangegangenen Schritt
ist bestätigt worden, daß es kein offenes Kabel in den
Schaltkreisen außer dem Zünder gibt. Bevor mit der
später beschriebenen Entsorgung des Gurtstraffers fortge-
fahren wird, ist es notwendig, direkt festzustellen, daß sich
im Zünder ein offenes Kabel befindet. Für diesen Vorgang
Seite KE–34 und das Kapitel KE des
Wartungshandbuches Nr. 9189–GE lesen.
Überarbeitet im Jan. '00
2. Verriegelung
1. Verriegelung
Gurtstraffer
Steckverbinderseite
!6
!5
Prüfkabel
Bodenkabelseite
Diagnose-
anschluß
Masseklemme
gBE00115-00095
gBE00116-00096
Prüfkabel
gBE00117-00097
gBE00118-00098
gBE00119-00000
