Daihatsu Gran Move G301 2001 Werkstatt-Handbuch Seite 1209

SR–20

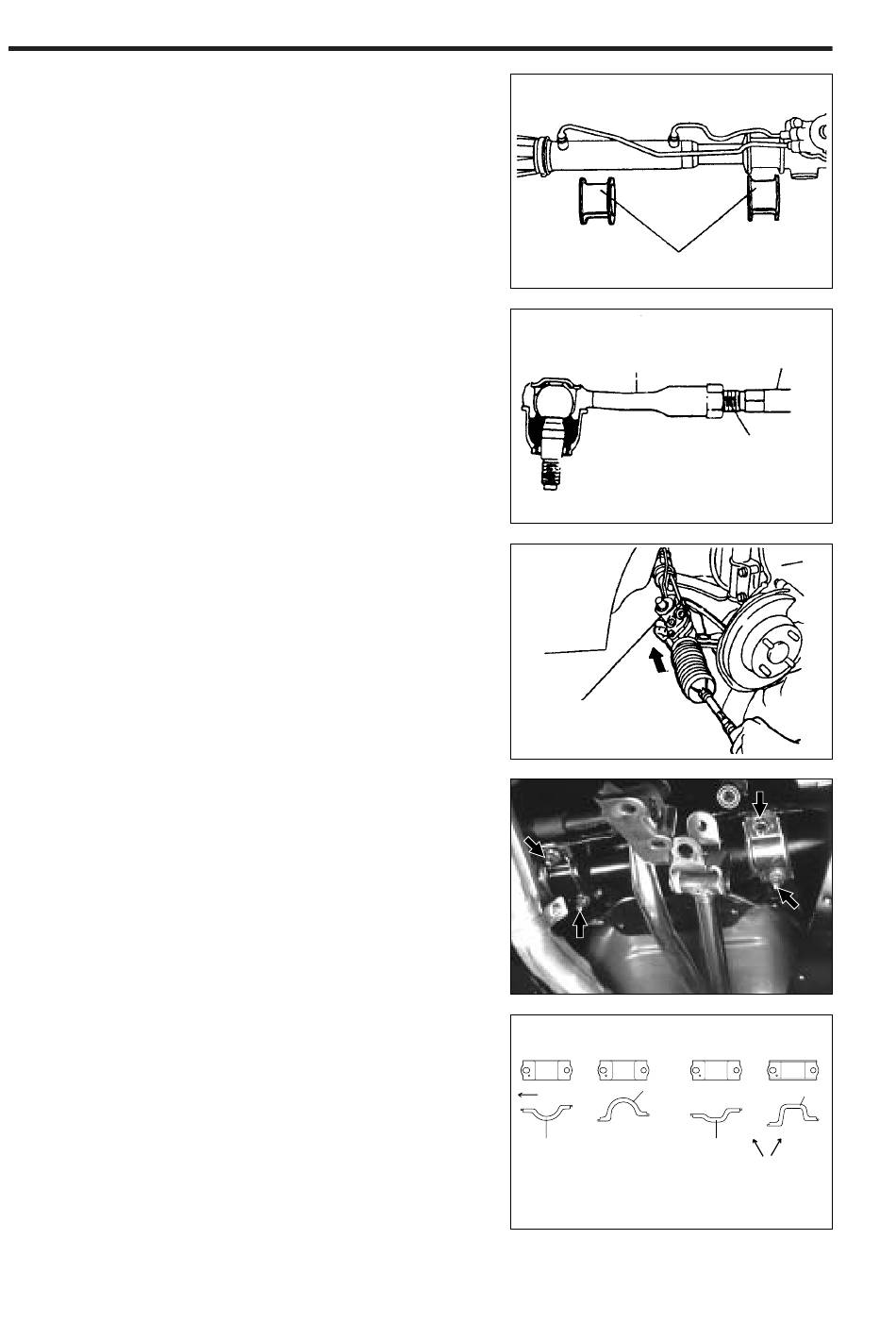

EINBAU
1. Gummibuchsen am Lenkgetriebe montieren.
2. Montage des Spurstangenkopfs
(1) Sicherungsmutter und Spurstangenkopf bis zur
Paßmarkierung auf die Spurstange schrauben.
Sicherungsmutter provisorisch festziehen.
(2) Nach Vermessung und Einstellung der Vorspur
die Sicherungsmutter vollständig festziehen.
Anziehdrehmoment: 26,0 – 38,7 N·m
3. Lenkgetriebe von der rechten Seite her am Achs-
querträger montieren.
(Bei Linkslenkerfahrzeugen Lenkgetriebe von der
rechten Seite her montieren.)
4. Halter am Lenkgetriebe montieren.
Befestigungsmuttern festziehen.
Anziehdrehmoment: 31,4 – 47,1 N·m
HINWEIS:
• Halter muß wie rechts gezeigt montiert werden.
5. Spritzwandabdichtung am Lenkgetriebe montieren.
6. Rücklaufschlauch und Hochdruckschlauch am Lenk-
getriebe anschließen.
Anziehdrehmoment: 19,6 – 29,4 N·m
(2,65 – 3,95 kgf-m)
(3,2 – 4,8 kgf-m)
(2,0 – 3,0 kgf-m)
Gummibuchsen
Spurstangenkopf
Lenkgetriebe
Silber
VORN
Gold Schwarz
<Drehschieberventilseite>
gSR00075-00070
Spurstange
Paßmarkierung
gSR00076-00071
gSR00077-00072
gSR00078-00073
Grün
gSR00079-00074
