SG–24

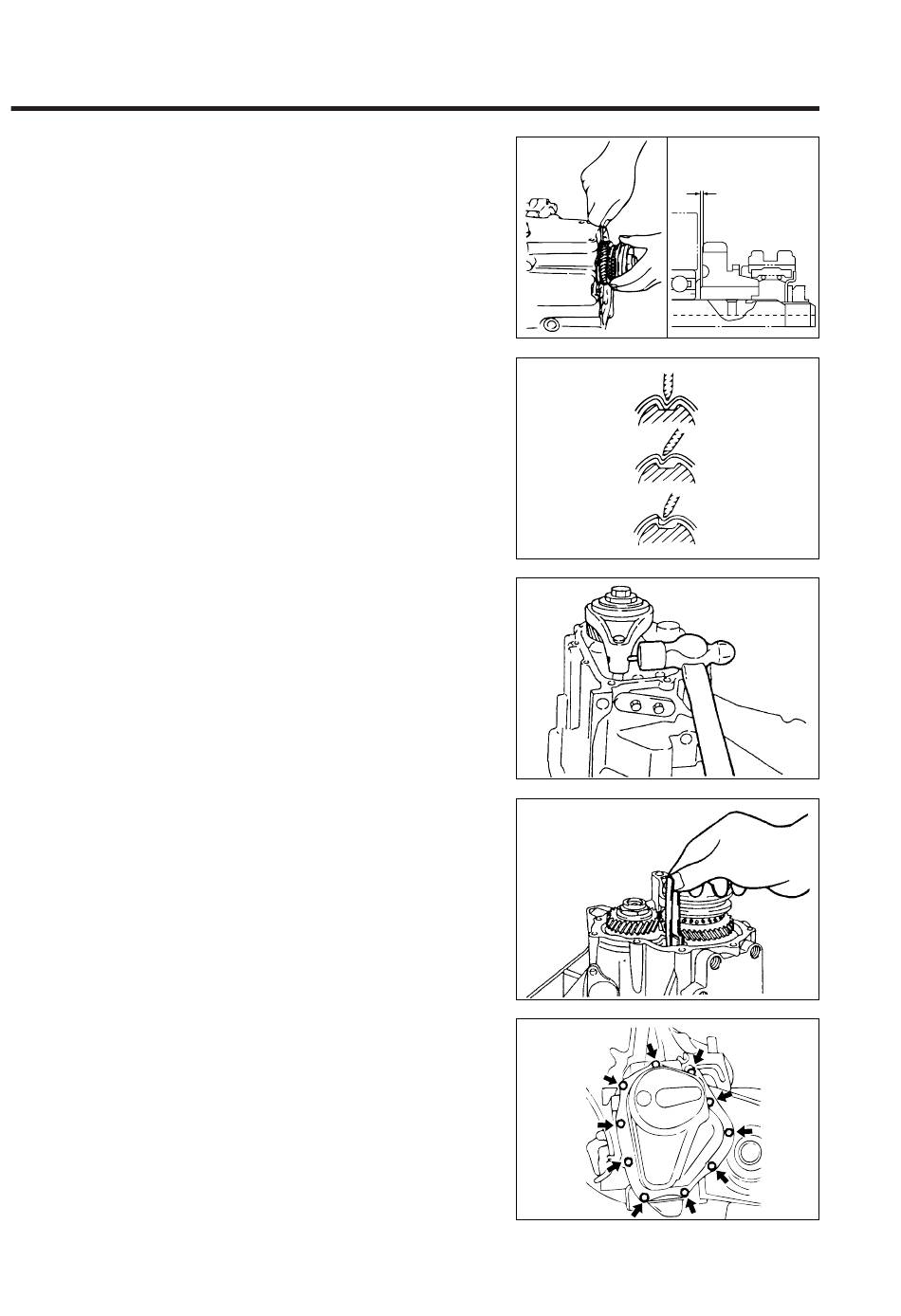

(4) Vor dem Verstemmen der Sicherungsmutter das
Axialspiel des 5. Gangrads messen.
Sollwert:
0,1 - 0,23 mm
Grenzwert: 0,4 mm
(5) Die Sicherungsmutter mit einem Meißel verstemmen.
HINWEIS:
•
Unbedingt den mittleren Teil der Sicherungsmutter
verstemmen, damit eine Lageverschiebung oder Risse
vermieden werden.
29. Die Spannhülse soweit hineintreiben, daß sie bündig mit
dem Rand der Schaltgabel abschließt.
30. Die Ölleitung am Gehäusedeckel soweit einführen, bis ihre
Ausbuchtung das Gehäuse berührt.
31. Einbau des Getriebegehäusedeckels
(1) Flüssiges Dichtmittel (Three Bond 1216 oder 1217)
außer an den Öffnungen auf die Montageflächen des
Gehäuses auftragen.
(2) Die Befestigungsschrauben des Getriebegehäuses
anziehen.
Anzugsmoment:
6,9 - 9,8 Nm ... 7 M6-Schrauben
14,7 - 21,6 Nm ... 3 M8-Schrauben
Überarbeitung, Juli 1999
0,1 - 0,23 mm
0.1 - 0.23 mm
GMT00083-00080
!
×
×
GMT00084-00081
GMT00085-00082
GMT00086-00083
GMT00087-00084
