SCHEINWERFERWASCHANLAGE
FUNKTIONSPRÜFUNG

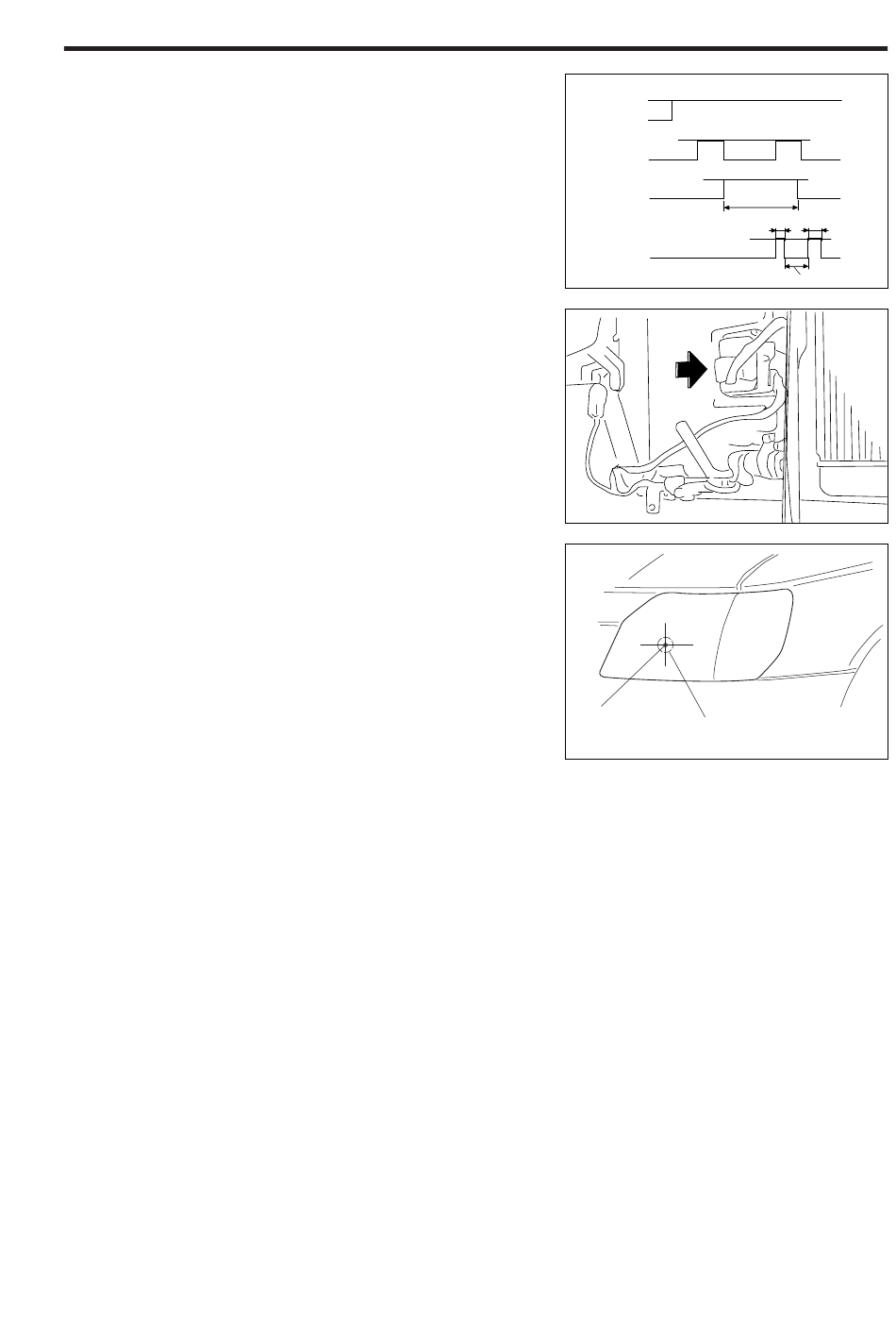

1. Fahrzeuge mit Dauerlicht
Bei laufendem Motor folgende Prüfungen vornehmen.
(1) Waschschalter einmal betätigen. Innerhalb von 0,8
Sekunden den Waschschalter erneut betätigen.
(2) Sicherstellen, daß der Waschpumpenmotor gemäß
nebenstehender Abbildung für 0,2 bis 0,3 Sekun-
den arbeitet, ungeachtet der Stellung des Licht-
schalters.
2. Fahrzeuge ohne Dauerlicht
Bei eingeschalteter Zündung folgende Prüfung vor-
nehmen.
(1) Waschschalter einmal betätigen. Innerhalb von 0,8
Sekunden Waschschalter erneut betätigen.
(2) Sicherstellen, daß der Waschpumpenmotor gemäß
nebenstehender Abbildung für 0,2 bis 0,3 Sekun-
den arbeitet.
3. Funktioniert das System nicht einwandfrei, Steuerrelais
ersetzen.
WASCHDÜSEN EINSTELLEN
1. Scheinwerfereinstellung durchführen.
2. Waschdüse so einstellen, daß die Mitte des Strahls
auf die Einbaustelle der Glühbirne gerichtet ist
(Glühbirne, Mittellinie "A")
3. Sicherstellen, daß die Veränderung des Strahlwinkels
innerhalb des erlaubten Bereiches liegen.
Ein
Zünd-
Aus
schalter
Ein
Wascher-
Aus
schalter
Ein
Zeit-
Aus
0,8 Sek.
schalter
Ein
Wasch-
Aus
motor
Punkt A
Zulässige Abweichung des
Strahlwinkels (30°)
BE–33
0,2 Sek. 0,3 Sek.
Intervall; 1 Sek.
