LDL101

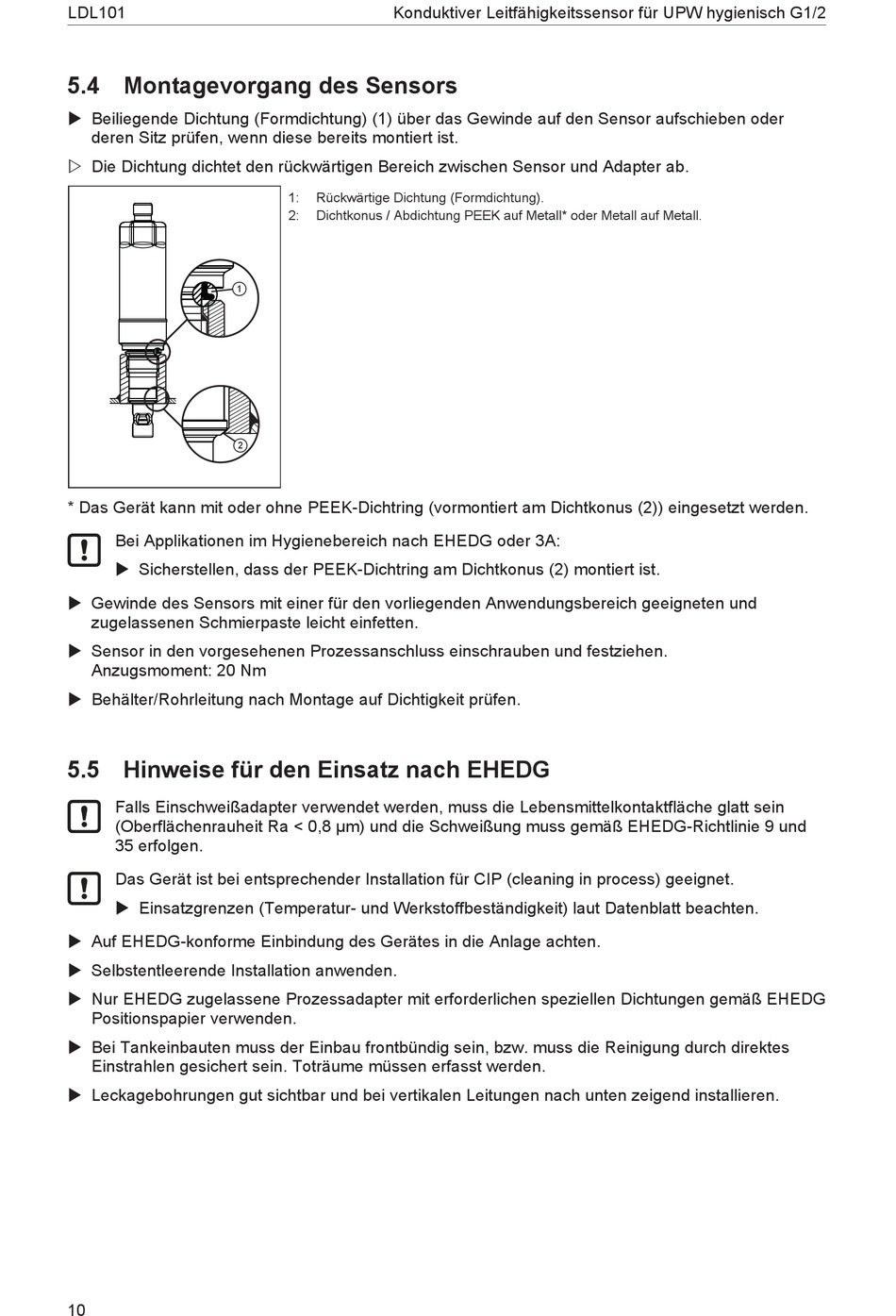

5.4 Montagevorgang des Sensors
u Beiliegende Dichtung (Formdichtung) (1) über das Gewinde auf den Sensor aufschieben oder
deren Sitz prüfen, wenn diese bereits montiert ist.
w Die Dichtung dichtet den rückwärtigen Bereich zwischen Sensor und Adapter ab.
1
* Das Gerät kann mit oder ohne PEEK-Dichtring (vormontiert am Dichtkonus (2)) eingesetzt werden.
Bei Applikationen im Hygienebereich nach EHEDG oder 3A:
u Sicherstellen, dass der PEEK-Dichtring am Dichtkonus (2) montiert ist.
u Gewinde des Sensors mit einer für den vorliegenden Anwendungsbereich geeigneten und
zugelassenen Schmierpaste leicht einfetten.
u Sensor in den vorgesehenen Prozessanschluss einschrauben und festziehen.
Anzugsmoment: 20 Nm
u Behälter/Rohrleitung nach Montage auf Dichtigkeit prüfen.
5.5 Hinweise für den Einsatz nach EHEDG
Falls Einschweißadapter verwendet werden, muss die Lebensmittelkontaktfläche glatt sein
(Oberflächenrauheit Ra < 0,8 µm) und die Schweißung muss gemäß EHEDG-Richtlinie 9 und
35 erfolgen.
Das Gerät ist bei entsprechender Installation für CIP (cleaning in process) geeignet.
u Einsatzgrenzen (Temperatur- und Werkstoffbeständigkeit) laut Datenblatt beachten.
u Auf EHEDG-konforme Einbindung des Gerätes in die Anlage achten.
u Selbstentleerende Installation anwenden.
u Nur EHEDG zugelassene Prozessadapter mit erforderlichen speziellen Dichtungen gemäß EHEDG
Positionspapier verwenden.
u Bei Tankeinbauten muss der Einbau frontbündig sein, bzw. muss die Reinigung durch direktes
Einstrahlen gesichert sein. Toträume müssen erfasst werden.
u Leckagebohrungen gut sichtbar und bei vertikalen Leitungen nach unten zeigend installieren.
10
Konduktiver Leitfähigkeitssensor für UPW hygienisch G1/2
1:
Rückwärtige Dichtung (Formdichtung).
2:
Dichtkonus / Abdichtung PEEK auf Metall* oder Metall auf Metall.
2
