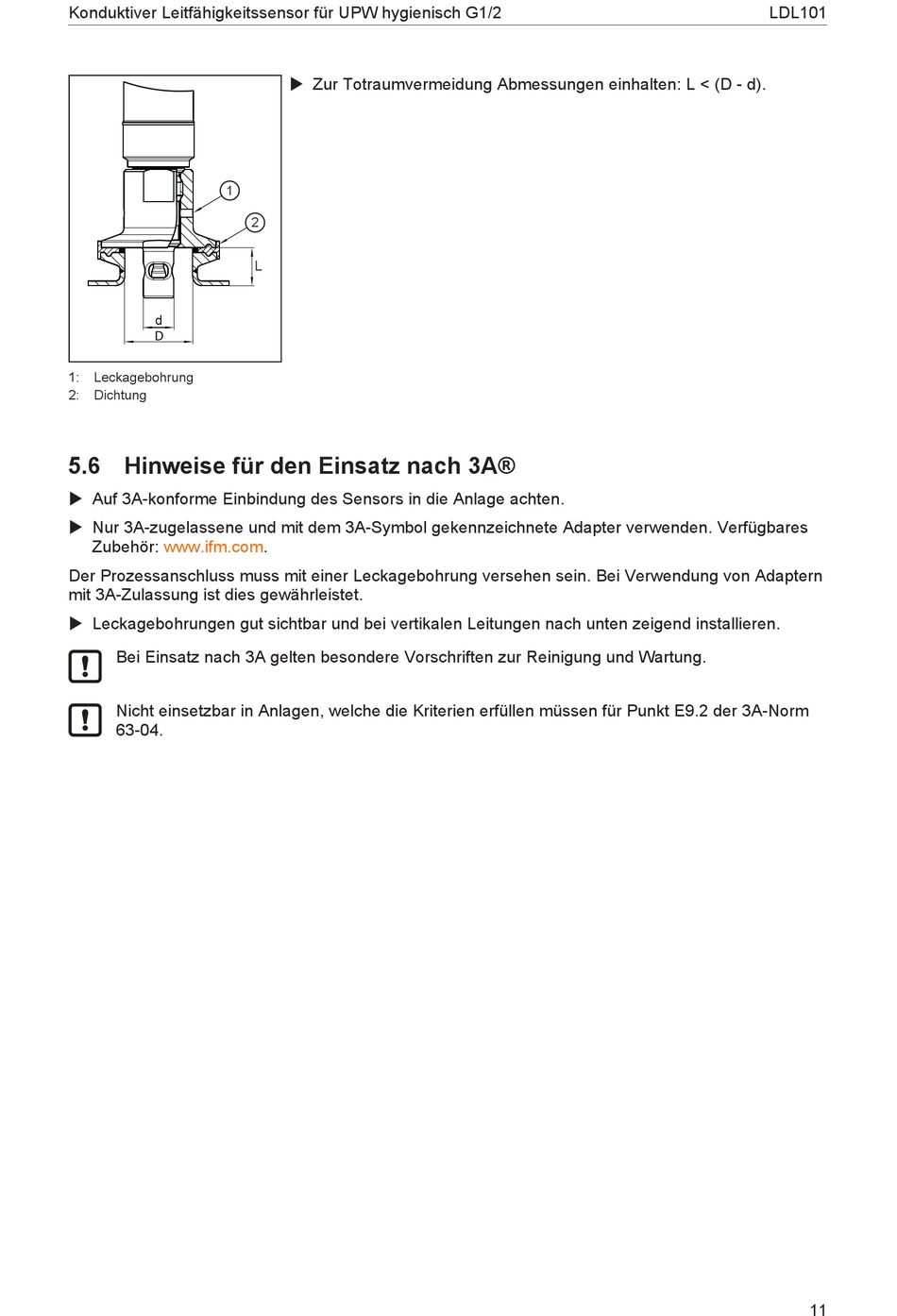

Konduktiver Leitfähigkeitssensor für UPW hygienisch G1/2
1
d
D
1:
Leckagebohrung
2:
Dichtung
5.6 Hinweise für den Einsatz nach 3A®
u Auf 3A-konforme Einbindung des Sensors in die Anlage achten.
u Nur 3A-zugelassene und mit dem 3A-Symbol gekennzeichnete Adapter verwenden. Verfügbares
Zubehör: www.ifm.com.
Der Prozessanschluss muss mit einer Leckagebohrung versehen sein. Bei Verwendung von Adaptern
mit 3A-Zulassung ist dies gewährleistet.
u Leckagebohrungen gut sichtbar und bei vertikalen Leitungen nach unten zeigend installieren.
Bei Einsatz nach 3A gelten besondere Vorschriften zur Reinigung und Wartung.
Nicht einsetzbar in Anlagen, welche die Kriterien erfüllen müssen für Punkt E9.2 der 3A-Norm
63-04.
u Zur Totraumvermeidung Abmessungen einhalten: L < (D - d).
2
L
LDL101
11
