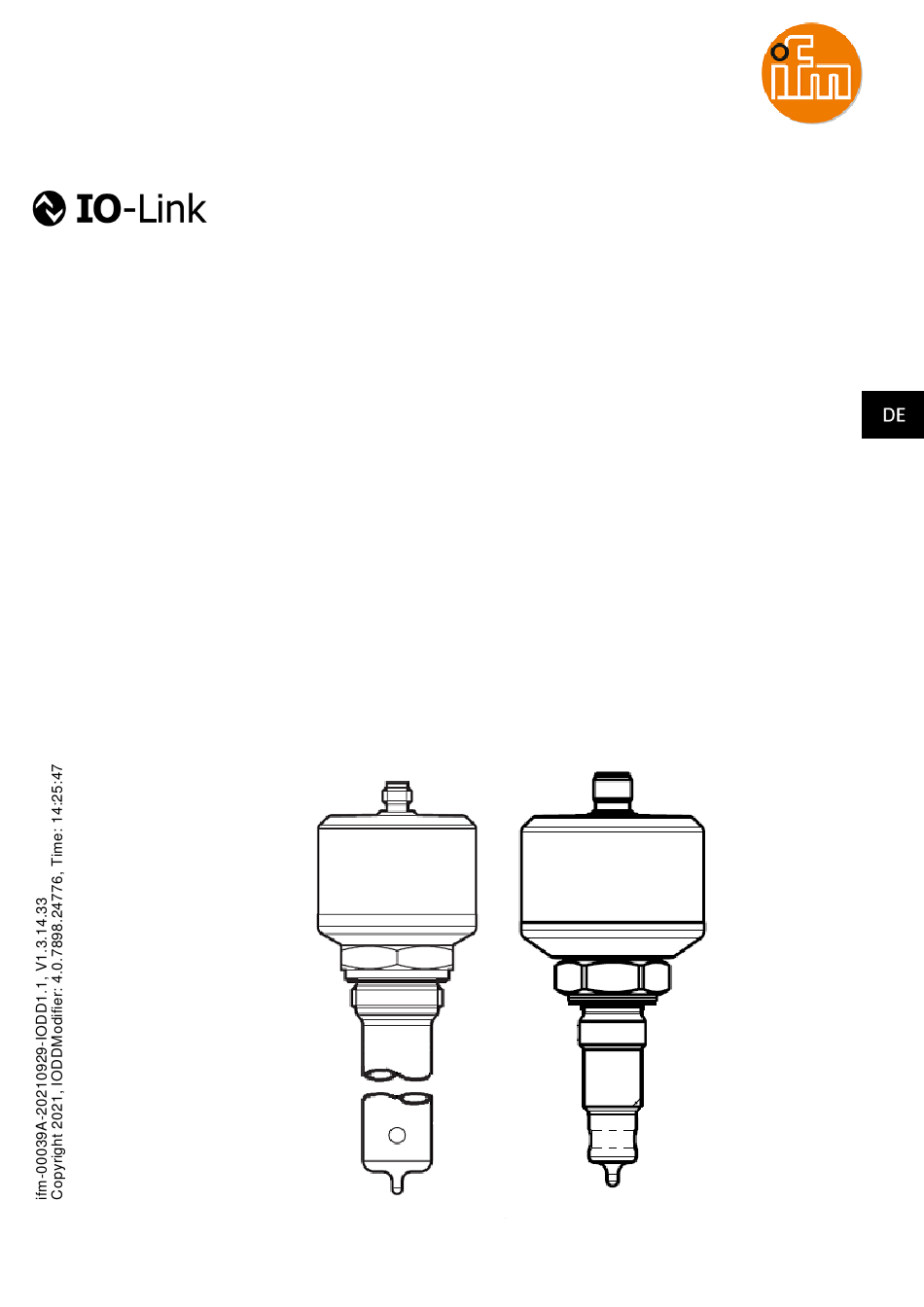

- Seite 1 IO-Link Schnittstellenbeschreibung LDL200 LDL210 LDL201 LDL220...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Gerätevariante ................2 Kommunikation ................3 Zusammenfassung der Parameter ................4 Systemkommandos ................5 Identifikation ................6 Beobachtung ................6.1 Prozessdaten Eingang/Ausgang ................7 Parameter ................7.1 Ausgangskonfiguration ................7.2 Analoger Ausgang 2 ................7.2.1 Temperatur ................7.2.2 Leitfähigkeit ................ -
Seite 3: Gerätevariante
1 Gerätevariante LDL200 Leitfähigkeitssensor, 0…1.000.000 µS/cm, 36 mm, Aseptoflex Vario LDL210 Leitfähigkeitssensor, 0…1.000.000 µS/cm, 31 mm, G1 Sealing cone LDL201 Leitfähigkeitssensor, 0…1.000.000 µS/cm, 55 mm, Aseptoflex Vario LDL220 Leitfähigkeitssensor, 0…1.000.000 µS/cm, 36 mm, Aseptoflex Vario 3/21... -
Seite 4: Kommunikation
2 Kommunikation 0x0136 310 d / Bytes 1d 54d Hersteller ID Geräte ID 0x00039A 922 d / Bytes 0d 3d 154d Bitrate COM2 6,4 ms Minimale Zykluszeit Nein SIO Mode unterstützt Blockparametrierung Datenhaltung Measuring Sensor Unterstützte Profile Identification and Diagnosis ANMERKUNG: Wird die Hersteller ID und Geräte ID in Ihrem SPS System angegeben, ist sichergestellt, dass - das richtige Gerät angeschlossen ist... -
Seite 5: Zusammenfassung Der Parameter
3 Zusammenfassung der Parameter Parameter Index Subindex Typ Factory setting Herstellername StringT (19 Byte) ifm electronic gmbh Herstellertext StringT (11 Byte) www.ifm.com Produktname StringT (6 Byte) Produkt-ID StringT (6 Byte) Produkttext StringT (19 Byte) Conductivity Sensor Seriennummer StringT (12 Byte) - Seite 6 3 Zusammenfassung der Parameter Parameter Index Subindex Typ Factory setting Hi.T IntegerT (32 Bit) Lo.T IntegerT (32 Bit) S.On UIntegerT (8 Bit) 0 (OFF) S.Tim UIntegerT (8 Bit) 2 (3 min) S.CND IntegerT (32 Bit) S.TMP IntegerT (32 Bit) UIntegerT (8 Bit) 1 (I / Analogsignal 4…20 mA) ASP2 - COND IntegerT (32 Bit)
-
Seite 7: Systemkommandos
4 Systemkommandos Systemkommando Information - Adresse: Index 2, Subindex 0 - Datentyp: UInteger (8 Bit) - Zugriffsrechte: Write Only Command Text Beschreibung Upload Start Start des Block-Parameteruploads Upload Ende Ende des Block-Parameteruploads Download Start Start des Block-Parameterdownloads Download Ende Ende des Block-Parameterdownloads Speichern Abschluss der Blockparametrierung und Start der Datenhaltung Abbruch... -
Seite 8: Identifikation
5 Identifikation Herstellername Index 16 Subindex 0 StringT (19 Byte) ReadOnly Werkseinstellung ifm electronic gmbh Herstellertext Index 17 Subindex 0 StringT (11 Byte) ReadOnly Werkseinstellung www.ifm.com Produktname Index 18 Subindex 0 StringT (6 Byte) ReadOnly Produkttext Index 20 Subindex 0... -
Seite 9: Beobachtung
6 Beobachtung 6.1 Prozessdaten Eingang/Ausgang Eingangsprozessdaten Index 40 Subindex 0 RecordT (96 Bit) Leitfähigkeit IntegerT (32 Bit) Aktueller Leitfähigkeitswert ValueRange [µS/cm] (0 To 1050000) * 1 2147483640 (OL) 2147483644 (NoData) Temperatur IntegerT (32 Bit) Aktuelle Temperatur ValueRange [°C] (-350 To 1600) * 0.1 -2147483642 (cr.UL) -2147483640... -
Seite 10: Parameter
7 Parameter 7.1 Ausgangskonfiguration Index 590 Subindex 0 UIntegerT (8 Bit) ReadWrite Ausgangkonfiguration [OUT 2] Werkseinstellung (I / Analogsignal 4…20 mA) Wertebereich (I / Analogsignal 4…20 mA) (InEG / Analogsignal 20...4 mA) (OFF / Ausgang Aus) SEL2 Index 521 Subindex 0 UIntegerT (8 Bit) ReadWrite Auswahl der Messgröße für die Auswertung durch [OUT 2]... -
Seite 11: Speicher
7 Parameter 7.3 Speicher 7.3.1 Temperatur Lo.T Index 563 Subindex 0 IntegerT (32 Bit) ReadOnly Minimalwertspeicher für Temperatur Werkseinstellung ValueRange [°C] (-350 To 1600) * 0.1 -2147483642 (cr.UL) -2147483640 (UL) 2147483640 (OL) 2147483642 (cr.OL) 2147483644 (NoData) Hi.T Index 562 Subindex 0 IntegerT (32 Bit) ReadOnly Maximalwertspeicher für Temperatur... -
Seite 12: Anwendungskonfiguration
7 Parameter 7.5 Anwendungskonfiguration Offset - TEMP Index 681 Subindex 0 IntegerT (16 Bit) ReadWrite Nullpunktkalibrierung (Kalibrieroffset) / Temperatur Werkseinstellung ValueRange [K] (-50 To 50) * 0.1 Index 3008 Subindex 0 IntegerT (16 Bit) ReadWrite Kalibrierungsverstärkung Werkseinstellung 1000 ValueRange [%] (800 To 1200) * 0.1 T.Cmp Index 1606... -
Seite 13: Temperatur
7 Parameter S.On Index 570 Subindex 0 UIntegerT (8 Bit) ReadOnly Status der Simulation Werkseinstellung (OFF) Wertebereich (OFF) (On) 7.8.1 Temperatur S.TMP Index 573 Subindex 0 IntegerT (32 Bit) ReadWrite Simulation Temperatur Werkseinstellung ValueRange [°C] (-350 To 1600) * 0.1 -2147483642 (cr.UL) -2147483640... -
Seite 14: Temperatur
7 Parameter MDC 2 Descr Index 16513 Subindex 0 RecordT (88 Bit) ReadOnly lowerLimit Subindex 1 IntegerT (32 Bit) Minimalwert des Messbereichs Werkseinstellung -250 (-250) Wertebereich -250 (-250) upperLimit Subindex 2 IntegerT (32 Bit) Maximalwert des Messbereichs Werkseinstellung 1500 (1500) Wertebereich 1500 (1500) -
Seite 15: Diagnose
8 Diagnose 8.1 Diagnose 8.1.1 Diagnose Gerätestatus Index 36 Subindex 0 UIntegerT (8 Bit) ReadOnly Werkseinstellung (Gerät ist OK) Wertebereich (Gerät ist OK) (Wartung erforderlich) (Außerhalb der Spezifikation) (Funktionsprüfung) (Fehler) (5 To 255) (Reserviert) Ausführlicher Gerätestatus Index 37 Subindex 0 OctetStringT (3 byte) [10] ReadOnly Werkseinstellung 0x00,0x00,0x00... - Seite 16 8 Diagnose Betriebsstunde Historienspeicher Index 540 Subindex 0 RecordT (704 Bit) ReadOnly 10...20°C Subindex 8 IntegerT (32 Bit) Zeigt die Sekunden an, in denen das Gerät von 10...20°C betrieben wurde Werkseinstellung ValueRange [s] (0 To 2147483647) * 1 20...30°C Subindex 9 IntegerT (32 Bit) Zeigt die Sekunden an, in denen das Gerät von 20...30°C betrieben wurde Werkseinstellung...
- Seite 17 8 Diagnose Betriebsstunde Historienspeicher Index 540 Subindex 0 RecordT (704 Bit) ReadOnly 130...140°C Subindex 20 IntegerT (32 Bit) Zeigt die Sekunden an, in denen das Gerät von 130...140°C betrieben wurde Werkseinstellung ValueRange [s] (0 To 2147483647) * 1 140...150°C Subindex 21 IntegerT (32 Bit) Zeigt die Sekunden an, in denen das Gerät von 140...150°C betrieben wurde Werkseinstellung...
- Seite 18 8 Diagnose Aktive Events Index 545 Subindex 0 RecordT (32 Bit) ReadOnly Bit_8 bitOffset 8 BooleanT Prozesswert oberhalb des gültigen Bereichs Werkseinstellung (noEv) Wertebereich (noEv) (0x8C10) Bit_9 bitOffset 9 BooleanT Prozesswert unterhalb des gültigen Bereichs Werkseinstellung (noEv) Wertebereich (noEv) (0x8C30) Bit_5 bitOffset 5 BooleanT...
-
Seite 19: Ereignisse
9 Ereignisse Code Status Class Name Beschreibung 0x4210 2 (Außerhalb der valid Warning Zulässige Gerätetemperatur Lokalisieren Sie die Wärmequelle 16912d Spezifikation) überschritten 0x4220 2 (Außerhalb der valid Warning Zulässige Gerätetemperatur Isolieren Sie das Gerät 16928d Spezifikation) unterschritten 0x5000 4 (Fehler) invalid Error Hardwarefehler im Gerät Tauschen Sie das Gerät aus... -
Seite 20: Fehlertypen
10 Fehlertypen Code Name Beschreibung 0x8000 Anwendungsfehler im Gerät - keine Zugriff wurde vom Gerät verweigert. Es steht keine Detailinformation zur Verfügung 32768d Details 0x8011 Index nicht vorhanden Zugriff auf einen nicht existierenden Index 32785d 0x8012 Subindex nicht vorhanden Zugriff auf einen nicht existierenden Subindex 32786d 0x8020 Service zur Zeit nicht verfügbar... -
Seite 21: Einheitenumrechnung
11 Einheitenumrechnung Diese Liste stellt Umrechnungsformeln zur Verfügung, um die von IO-Link übertragenen Rohdaten in physikalische Einheiten umzurechenen Wert in [°C] = Übertragener Wert x 0.1 Wert in [°F] = Übertragener Wert x 0.18 + 32 21/21...
