Bedienungsanleitung
DE
Elektronischer
Füllstandsensor
LK10xx
LK70xx

Werbung

Inhaltsverzeichnis
loading

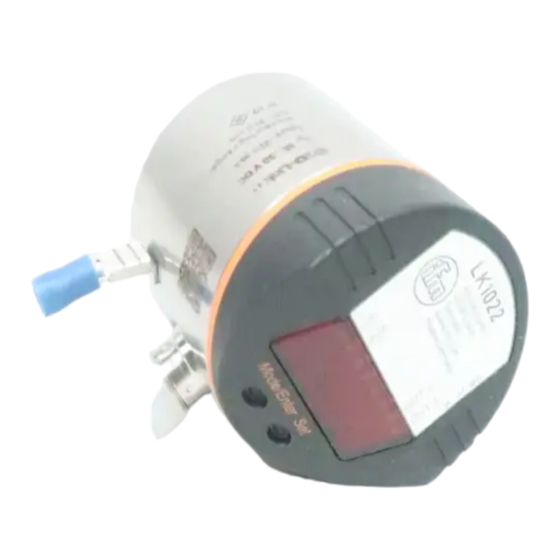

Inhaltszusammenfassung für ifm LK10 serie

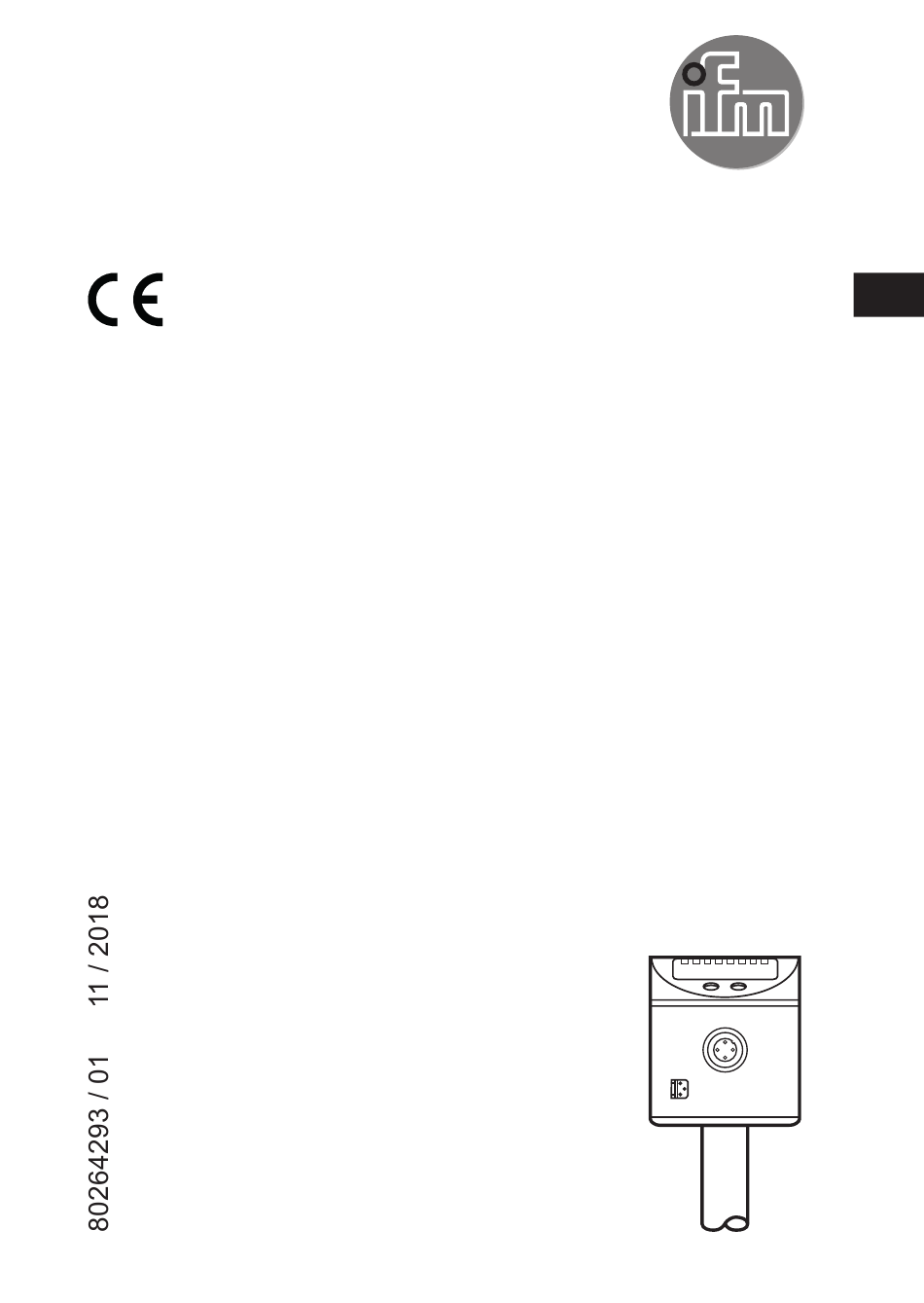

  • Seite 1 Bedienungsanleitung Elektronischer Füllstandsensor LK10xx LK70xx...
  • Seite 2: Inhaltsverzeichnis

    Inhalt 1 Vorbemerkung �����������������������������������������������������������������������������������������������������4 1�1 Verwendete Symbole �������������������������������������������������������������������������������������4 2 Sicherheitshinweise ���������������������������������������������������������������������������������������������4 3 Bestimmungsgemäße Verwendung ���������������������������������������������������������������������5 3�1 Einsatzbereich ����������������������������������������������������������������������������������������������5 3�2 Beschränkung des Einsatzbereichs �������������������������������������������������������������5 4 Schnelleinstieg�����������������������������������������������������������������������������������������������������6 4�1 Beispielkonfiguration 1 ����������������������������������������������������������������������������������6 4�2 Beispielkonfiguration 2 ����������������������������������������������������������������������������������7 5 Funktion ���������������������������������������������������������������������������������������������������������������8 5�1 Messprinzip ���������������������������������������������������������������������������������������������������8 5�2 Funktionsprinzip / Gerätemerkmale ���������������������������������������������������������������8 5�2�1 Betriebsarten ����������������������������������������������������������������������������������������9 5�2�2 Hinweise zur integrierten Überfüllsicherung �����������������������������������������9 5�2�3 Anzeige- und Schaltfunktionen �����������������������������������������������������������10...
  • Seite 3 10�2�1 Maßeinheit [uni] festlegen ����������������������������������������������������������������21 10�2�2 Offset [OFS] einstellen ���������������������������������������������������������������������21 10�2�3 Medium [MEdI] einstellen �����������������������������������������������������������������21 10�2�4 Überfüllsicherung [OP] einstellen �����������������������������������������������������22 10�2�5 Überfüllsicherung abgleichen [cOP] �������������������������������������������������23 10�3 Ausgangssignale einstellen �����������������������������������������������������������������������24 10�3�1 Ausgangsfunktion [oux] für OUTx einstellen ������������������������������������24 10�3�2 Schaltgrenzen [SPx]/[rPx] festlegen (Hysteresefunktion) �����������������24 10�3�3 Schaltgrenzen [FHx]/[FLx] festlegen (Fensterfunktion) ��������������������24 10�3�4 Schaltverzögerung [dSx] für Schaltausgänge einstellen ������������������25 10�3�5 Rückschaltverzögerung [drx] einstellen ��������������������������������������������25...
  • Seite 4: Vorbemerkung

    1 Vorbemerkung 1.1 Verwendete Symbole ► Handlungsanweisung > Reaktion, Ergebnis […] Bezeichnung von Tasten, Schaltflächen oder Anzeigen → Querverweis Wichtiger Hinweis Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich� Information Ergänzender Hinweis� 2 Sicherheitshinweise • Dieses Dokument vor Inbetriebnahme des Produktes lesen und während der Einsatzdauer aufbewahren�...
  • Seite 5: Bestimmungsgemäße Verwendung

    3 Bestimmungsgemäße Verwendung 3.1 Einsatzbereich Das Gerät wurde speziell für die Bedürfnisse des Werkzeugmaschinenbaus konzipiert� Es ist insbesondere geeignet für die Überwachung von Kühlschmieremulsionen (auch verschmutzt) sowie von Kühl- und Hydraulikölen� 3.2 Beschränkung des Einsatzbereichs • Das Gerät ist nicht geeignet für: - Säuren und Laugen - den Hygiene- und Galvanikbereich - stark leitende und anhaftende Medien (z�...
  • Seite 6: Schnelleinstieg

    4 Schnelleinstieg Zur schnellen Inbetriebnahme dienen für die meisten Anwendungen die nachfolgend beschriebenen Beispielkonfigurationen� Die angegebenen Mindestabstände gelten ausschließlich für den jeweils beschriebenen Fall� 4.1 Beispielkonfiguration 1 Verwendetes Gerät: LK1022 (Stablänge L= 264 mm) Zu erfassendes Medium: Mineralisches Öl Betriebsart: Manuelle Medienwahl mit Überfüllsicherung (Werkseinstellung LK10xx) (→...
  • Seite 7: 4�2 Beispielkonfiguration 2

    4.2 Beispielkonfiguration 2 Verwendetes Gerät: LK7023 (in Werkseinstellung); Stablänge L= 472 mm Zu erfassendes Medium: Kühlschmieremulsion Betriebsart: Automatische Medienerkennung (Werkseinstellung LK70xx) (→ 5.2.1) Einbauumgebung: Metallischer Behälter Montage wie in Abb� 4-2 ► Gerät montieren� Abb. 4-2 ► Abstände (x), (u) und (c) einhalten: min�...
  • Seite 8: Funktion

    5 Funktion 5.1 Messprinzip Der Sensor ermittelt den Füllstand nach dem kapazi tiven Messprinzip: • Ein elektrisches Feld (E) wird Abb. 5-1 aufgebaut und durch das zu erfassende Medium beeinflusst� Diese Feldänderung erzeugt ein Messsignal, das elektronisch ausgewertet wird� • Maßgeblich für die Erfassung eines Mediums ist dessen Dielektrizitätskonstante (DK)�...
  • Seite 9: 5�2�1 Betriebsarten

    5.2.1 Betriebsarten 1. Manuelle Medienwahl mit Überfüllsicherung (Werkseinstellung LK10xx) Empfohlen! Höchste Betriebssicherheit! Das zu erfassende Medium wird manuell eingestellt [MEdI]� Zusätzlich steht eine integrierte, unabhängig arbeitende Überfüllsicherung zur Verfügung� 2. Manuelle Medienwahl ohne Überfüllsicherung Mittlere Betriebssicherheit! Das zu erfassende Medium wird, wie unter 1� beschrieben, manuell eingestellt� Die Überfüllsicherung ist jedoch deaktiviert�...
  • Seite 10: 5�2�3 Anzeige- Und Schaltfunktionen

    • Die Überfüllsicherung OP ist keinem separaten Ausgang zugeordnet! Sie bietet eine zusätzliche Sicherung und löst nur dann einen Schaltvorgang aus, wenn bei stei gendem Füllstand einer der Ausgänge trotz Überschreiten des zugehörigen Schaltpunkts nicht geschaltet haben (z� B� aufgrund applikationsbe dingter Funktionsstörungen)�...
  • Seite 11: 5�2�4 Offset Zur Anzeige Des Realen Behälterfüllstandes

    Abb. 5-2 Abb. 5-3 L : Füllstand HY: Hysterese FE: Fenster 5.2.4 Offset zur Anzeige des realen Behälterfüllstandes Der Abstand zwischen Behälterboden und Unterkante des Messstabs kann als Offset [OFS] eingegeben werden� Dadurch beziehen sich Anzeige und Schaltpunkte auf den realen Füllstand (Bezugspunkt = Behälterboden)� Bei [OFS] = [0]: Bezugspunkt ist die Unterkante des Messstabs�...
  • Seite 12: Montage

    Kommunikation außerhalb des laufenden Betriebs möglich� Die zur Konfiguration des Gerätes notwendigen IODDs, detaillierte Informationen über Prozessdatenaufbau, Diagnoseinformationen und Parameteradressen sowie alle notwendigen Informationen zur benötigten IO-Link-Hardware und Software finden Sie unter www�ifm�com� 6 Montage Abb. 6-1 Stablänge u ��� y: Mindestabstände...
  • Seite 13: 6�1 Montagehinweise Für Betrieb Mit Überfüllsicherung

    6.1 Montagehinweise für Betrieb mit Überfüllsicherung [MEdI] = [CLW��] oder [OIL��] [OP] = [Wert ���] (Überfüllsicherung OP aktiviert!) Es ist zulässig, Montageelemente innerhalb des Montagebereichs (M) (Abb� 6-1) zu befestigen� ► Maximal zulässige Auszugslänge (c) gemäß Tab� 6-1 beachten� ► Mindestabstände gemäß Abb� 6-1 und Tab� 6-2 beachten� ►...
  • Seite 14: 6�2 Montagehinweise Für Betrieb Ohne Überfüllsicherung

    6.2 Montagehinweise für Betrieb ohne Überfüllsicherung [MEdI] = [Auto] oder [OP] = [OFF] (Überfüllsicherung OP deaktiviert!) 6.2.1 Montage im inaktiven Bereich Zwischen maximalem Füllstand (b1) und inaktiven Bereich (I1) muss Mindestabstand (a1) eingehalten werden (s� Abb� 6-2 und Tab� 6-3)! ►...
  • Seite 15: 6�2�2 Montage Im Aktiven Bereich A Des Sondenstabes

    6.2.2 Montage im aktiven Bereich A des Sondenstabes Zwischen maximalem Füllstand (b2) und Montageelement muss Mindest- abstand (a2) eingehalten werden (s� Abb� 6-3 und Tab� 6-4)! ► Montageelemente im Montagebereich Abb. 6-3 (M) befestigen (Abb� 6-1)� Maximal zulässige Auszugslänge (c) beachten (s�...
  • Seite 16: 6�3 Sonstige Einbauhinweise

    Bei automatischer Medienerkennung [MEdI] = [Auto] oder deaktivierter Überfüllsicherung [OP] = [OFF] initialisiert sich der Sensor bei jedem Einschalten neu und nimmt Anpassungen an das Medium als auch die Montageumgebung vor� Der aktive Bereich / Messbereich darf in dieser Phase nicht komplett vom Medium bedeckt sein! Die angegebenen Mindestabstände stellen dies sicher�...
  • Seite 17: Elektrischer Anschluss

    7 Elektrischer Anschluss Das Gerät darf nur von einer Elektrofachkraft installiert werden� Befolgen Sie die nationalen und internationalen Vorschriften zur Errichtung elektrotechnischer Anlagen� Spannungsversorgung nach EN 50178, SELV, PELV� ► Anlage spannungsfrei schalten� ► Gerät folgendermaßen anschließen: Adernfarben schwarz OUT2 braun OUT1 blau...
  • Seite 18: Bedien- Und Anzeigeelemente

    8 Bedien- und Anzeigeelemente 3 4 5 6 Mode/Enter 1 bis 8: Indikator-LEDs LED 1 Anzeige in cm� LED 2 Anzeige in inch� LED 3 - 6 Nicht belegt� LED 7 Schaltzustand OUT2 (leuchtet, wenn Ausgang 2 durchgeschaltet ist)� LED 8 Schaltzustand OUT1 (leuchtet, wenn Ausgang 1 durchgeschaltet ist)�...
  • Seite 19: Menü

    9 Menü 9.1 Menüstruktur - - - - 10.0 10.0 20.0 20.0 19.5 19.5 MEdl CLW.1 20.4 donE FOU1 FOU2 Grau unterlegte Menüpunkte, z� B� [ cOP ], sind nur nach Anwahl zugeordneter Parameter aktiv �...
  • Seite 20: Parametrieren

    10 Parametrieren 10.1 Parametriervorgang allgemein ► [Mode/Enter] drücken, bis der gewünschte Parameter im Display erscheint� Zur Anwahl von Parametern im Mode/Enter Set erweiterten Menü (Menüebene 2): ► [EF] wählen und kurz [Set] drücken� ► [Set] drücken und halten� > Der aktuelle Parameterwert wird 5 s Mode/Enter Set lang blinkend angezeigt�...
  • Seite 21: 10�2 Grundeinstellungen

    Das Gerät kann vor oder nach der Installation parametriert werden� Ausnahme: Für den Abgleich der Überfüllsicherung [cOP] muss das Gerät im Behälter eingebaut sein� 10.2 Grundeinstellungen Einstellbereiche aller Parameter: (→ 13) Werkseinstellungen aller Parameter: (→ 15) 10.2.1 Maßeinheit [uni] festlegen ►...
  • Seite 22: 10�2�4 Überfüllsicherung [Op] Einstellen

    In den Einstellungen [CLW�1] und [CLW�2] werden Anhaftungen (z� B� Metallspäne) unterdrückt� In den Einstellungen [OIL�1] und [OIL�2] wird ein höherdielektrischer Wasser- oder Spänesumpf von einigen Zentimetern Höhe unterdrückt� Ist keine Ölschicht vorhanden (oder ist sie sehr dünn), wird der Sumpf detektiert�...
  • Seite 23: 10�2�5 Überfüllsicherung Abgleichen [Cop]

    10.2.5 Überfüllsicherung abgleichen [cOP] Überfüllsicherung OP nur im eingebauten Zustand des Geräts abgleichen� Abgleich nach Möglichkeit bei leerem Behälter durchführen! Der Behälter darf aber auch teilweise befüllt sein� ► Sicherstellen, dass die Überfüllsicherung OP nicht vom Medium bedeckt ist! Mindestabstand zwischen Überfüllsicherung OP und Füllstand einhalten (→...
  • Seite 24: 10�3 Ausgangssignale Einstellen

    Bei deaktivierter Überfüllsicherung ([OP] = [OFF] oder [MEdI] = [Auto]: Zur Übernahme der Grundeinstellungen und zur Anpassung an Medium und Montageumgebung muss das Gerät im eingebauten Zustand neu initialisiert werden� ► Betriebsspannung aus- und wieder einschalten� 10.3 Ausgangssignale einstellen 10.3.1 Ausgangsfunktion [oux] für OUTx einstellen ►...
  • Seite 25: 10�3�4 Schaltverzögerung [Dsx] Für Schaltausgänge Einstellen

    10.3.4 Schaltverzögerung [dSx] für Schaltausgänge einstellen ► [dSx] wählen und Wert zwischen 0,0 und 60 s einstellen� Die Schaltverzögerung verhält sich gemäß VDMA� 10.3.5 Rückschaltverzögerung [drx] einstellen ► [drx] wählen und Wert zwischen 0,0 und 60 s einstellen� Die Rückschaltverzögerung verhält sich gemäß VDMA� 10.3.6 Schaltlogik [P-n] festlegen ►...
  • Seite 26: Hinweise Zur Parametrierung Über Io-Link

    11 Hinweise zur Parametrierung über IO-Link Im Auslieferungszustand ist der Gerätetyp LK10xx nicht betriebsbereit� Es muss zunächst die integrierte Überfüllsicherung OP (= overflow prevention) abgeglichen werden� Der Abgleich des OP kann je nach Einsatz auf verschiedene Weise geschehen: • direkt am Gerätedisplay (→ 10)� •...
  • Seite 27: Betrieb

    12 Betrieb Nach Einschalten der Betriebsspannung befindet sich das Gerät im Betriebsmo- dus (= normaler Arbeitsbetrieb)� Es führt seine Mess- und Auswertefunktionen aus und erzeugt Ausgangssignale entsprechend den eingestellten Parametern� ► Prüfen, ob das Gerät sicher funktioniert� 12.1 Betriebsanzeigen [----] (fortlaufend) Initialisierungsphase nach dem Einschalten�...
  • Seite 28: 12�3 Fehleranzeigen

    12.3 Fehleranzeigen Tab.11-2 Mögliche Ursache Empfohlene Maßnahmen [Err] Fehler in der Elektronik� ► Gerät ersetzen� • Störquellen (z� B� EMV) ► Elektrischen Anschluss überprüfen� • Schlechte Zuleitungen [SEnS] ► Die Verbindung Sensor- • Probleme mit Versorgungs- Behältermasse prüfen� spannung Fehler beim Abgleich der Über- ►...
  • Seite 29: Technische Daten

    13 Technische Daten Technische Daten und Maßzeichnung unter www�ifm�com� 13.1 Einstellwerte [OFS] Tab. 12-1 [cm] [inch] Einstellbereich 0���200,0 0���78,8 LKx022 LKx023 LKx024 LKx022 LKx023 LKx024 Schrittweite 13.2 Einstellwerte [OP] Tab. 12-2 LKx022 LKx023 LKx024 [cm] [inch] [cm] [inch] [cm] [inch]...
  • Seite 30: 13�3 Berechnungshilfen [Op]

    Die angegeben Werte für [OP] beziehen sich auf den Abstand OP zu Stabunterkante� Die Werte gelten für [OFS] = [0]� Bei [OFS] > [0] erhöhen sie sich um den eingestellten Offset-Wert� Beispiel LK1022: OP Einstellung soll laut Tab� 12-2 auf das Segment 20,4 cm eingestellt werden�...
  • Seite 31: 13�3�2 Festlegung „Von Unten

    13.3.2 Festlegung „von unten“ Ansprechhöhe (z) der Überfüllsicherung OP vom Behälterboden ist gegeben� • Ohne Offset ([OFS] = [0]): [OP] = z - u • Mit Offset ([OFS] = u): [OP] = z Beispiel: z = 18,0 cm (vom Behälterboden), u = 1,0 cm Ohne Offset: [OP] = 18,0 cm - 1,0 cm = 17,0 cm Mit Offset: [OP] = 18,0 cm Berechneten Wert auf nächst niedrigen, einstellbaren Wert abrunden (→...
  • Seite 32: 14�1 Wartungshinweise Für Betrieb Ohne Überfüllsicherung

    14.1 Wartungshinweise für Betrieb ohne Überfüllsicherung [MEdI] = [Auto] oder = [OFF] (Überfüllsicherung OP deaktiviert!) Gerät muss in folgenden Fällen neu initialisiert werden (Betriebsspannung kurz aus- und wieder einschalten): • Nach allen Wartungsarbeiten� • Nach Reinigungsarbeiten (z� B� Abspritzen des Sensorstabs mit einem Wasserstrahl)�...
  • Seite 33: Werkseinstellung

    15 Werkseinstellung Werkseinstellung Benutzereinstellung LKx022 LKx023 LKx024 10,0 19,5 19,0 20,0 39,0 19,5 38,5 20,4 40,7 MEdI LK10xx: CLW.1 LK70xx: Auto ---- ---- FOU1 FOU2 * Bei LK70xx nicht verfügbar / inaktiv...
  • Seite 34: Applikationen

    16 Applikationen 16.1 Hydraulik-Aggregat Mindestfüllstand-Überwachung mit Vorwarnung und Alarm Schaltausgang 1: Vorwarnung Geringfügig über rP1 (um Wellenbewegungen auszublenden) Soll-Füllstand unterschritten → Vorwarnung, Nachfüllen starten Hysteresefunktion, Öffner (Hnc) Schaltausgang 2: Alarm Min-Wert wieder erreicht → Alarm zurückgesetzt Min-Wert unterschritten → Alarm Hysteresefunktion, Schließer (Hno) XX�X = Anzeigewert, A = Vorwarnung, B = Alarm...
  • Seite 35: 16�2 Hebeanlage

    16.2 Hebeanlage Behälter entleeren mit Überfüllsicherung Schaltausgang 1: Regelung Behälter entleeren Oberer Normalwert überschritten → Tauchpumpe EIN Unterer Normalwert erreicht → Tauchpumpe AUS Hysteresefunktion, Schließer (Hno) Schaltausgang 2: Überfüllsicherung (Beim LK10xx empfiehlt sich die Verwendung der integrierten Überfüllsicherung OP (Parameter [OP] ) Maximalwert überschritten →...
  • Seite 36: 16�3 Vorlage- Bzw� Druckerhöhungsbehälter

    16.3 Vorlage- bzw. Druckerhöhungsbehälter Gutbereichs-Überwachung (Alarm) und Regelung des Füllstands Schaltausgang 1: Nachfüllen Oberer Sollwert erreicht → Nachfüllen beenden Unterer Sollwert unterschritten → Nachfüllen starten Hysteresefunktion, Öffner (Hnc) Schaltausgang 2: Sicherheitsfunktion Min-Max Max-Wert überschritten → Alarm Min-Wert unterschritten → Alarm Fensterfunktion, Schließer (Fno) XX�X = Anzeigewert, A = Nachfüllen;...
  • Seite 37 Weitere Informationen unter www�ifm�com...
