6.2 Montagevorgang
Das Gerät wird mit Hilfe eines G1/2-Adapters eingebaut (→ Zubehör).
6.2.1 Montagevorgang des Adapters
► Montageanleitung des verwendeten Adapters beachten�
► Für Sauberkeit der Dichtflächen sorgen� Schutzverpackungen erst kurz vor der
Montage entfernen� Bei Beschädigungen der Dichtflächen Gerät oder Adapter
ersetzen�
► Adapter einschweißen oder montieren� Bei Einschweißadaptern darauf achten,
dass sich der Adapter beim Einschweißen nicht verzieht�
Bei Clamp-Adaptern o� ä� weicht die Reihenfolge der Montageschritte
hiervon ab� Entsprechende Hinweise in der Montageanleitung des
jeweiligen Adapters beachten�
6.2.2 Montagevorgang des Sensors
► Beiliegende Dichtung (schwarzer O-Ring), (1), Abb. 6-1, über das Gewinde auf
den Sensor aufschieben und/oder deren Sitz prüfen�
Diese dichtet den rückwärtigen Bereich zwischen Sensor und Adapter ab�
Ungeeignete Dichtungen
können zu Dichtigkeits-
problemen führen�
Dichtung zu hoch: Undichtigkeit an
der Sensorspitze�
Dichtung zu flach: Undichtigkeit
am rückwärtigen Bereich zwischen
Sensor und Adapter�
10

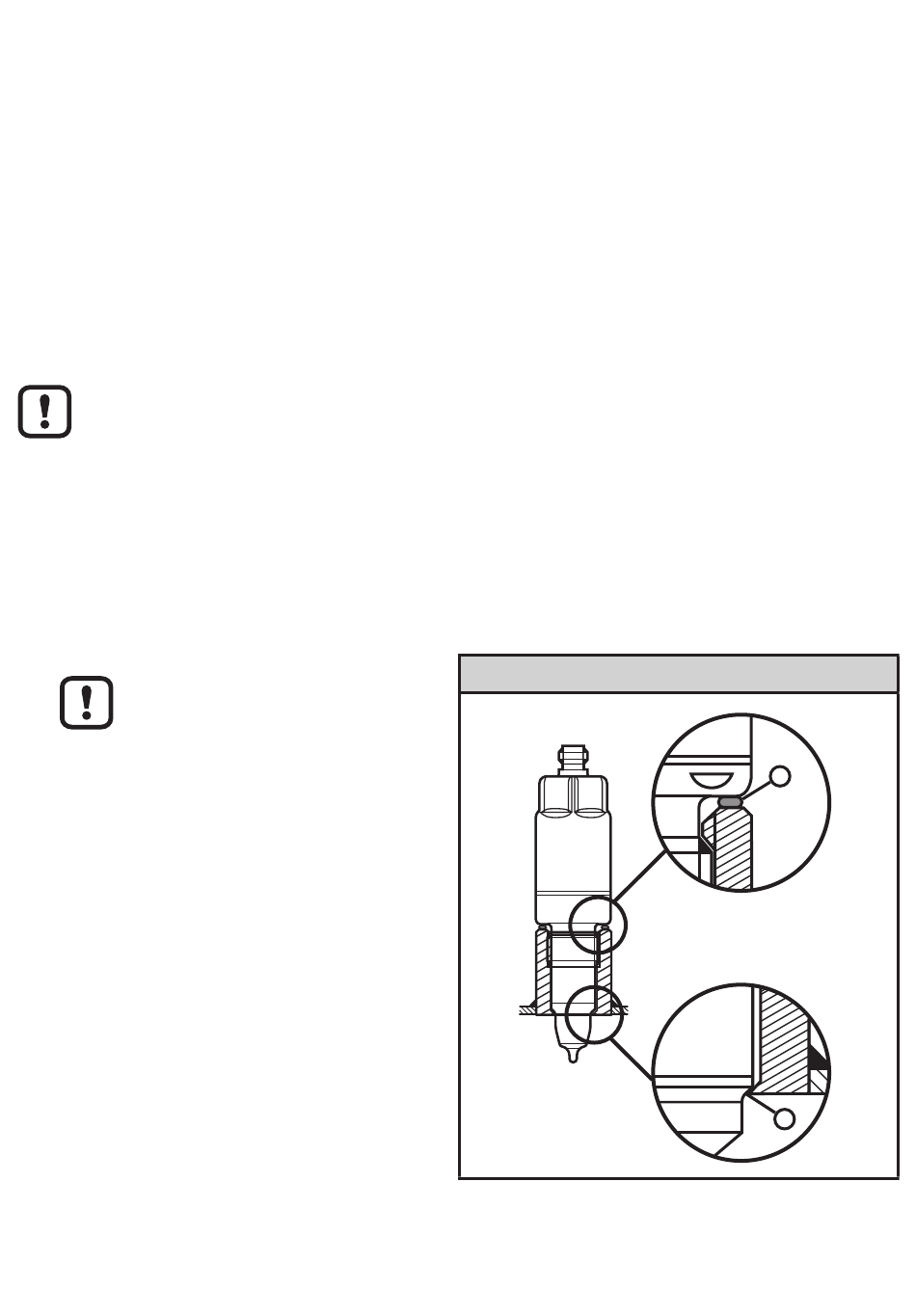

Abb. 6-1
1: Rückwärtige Dichtung (O-Ring, schwarz)
2: Dichtkonus/Abdichtung PEEK auf Metall
1
2
