Betriebsanleitung
DE
Elektronischer Füllstandsensor
LR7320
LXxxxx

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für ifm LR7320

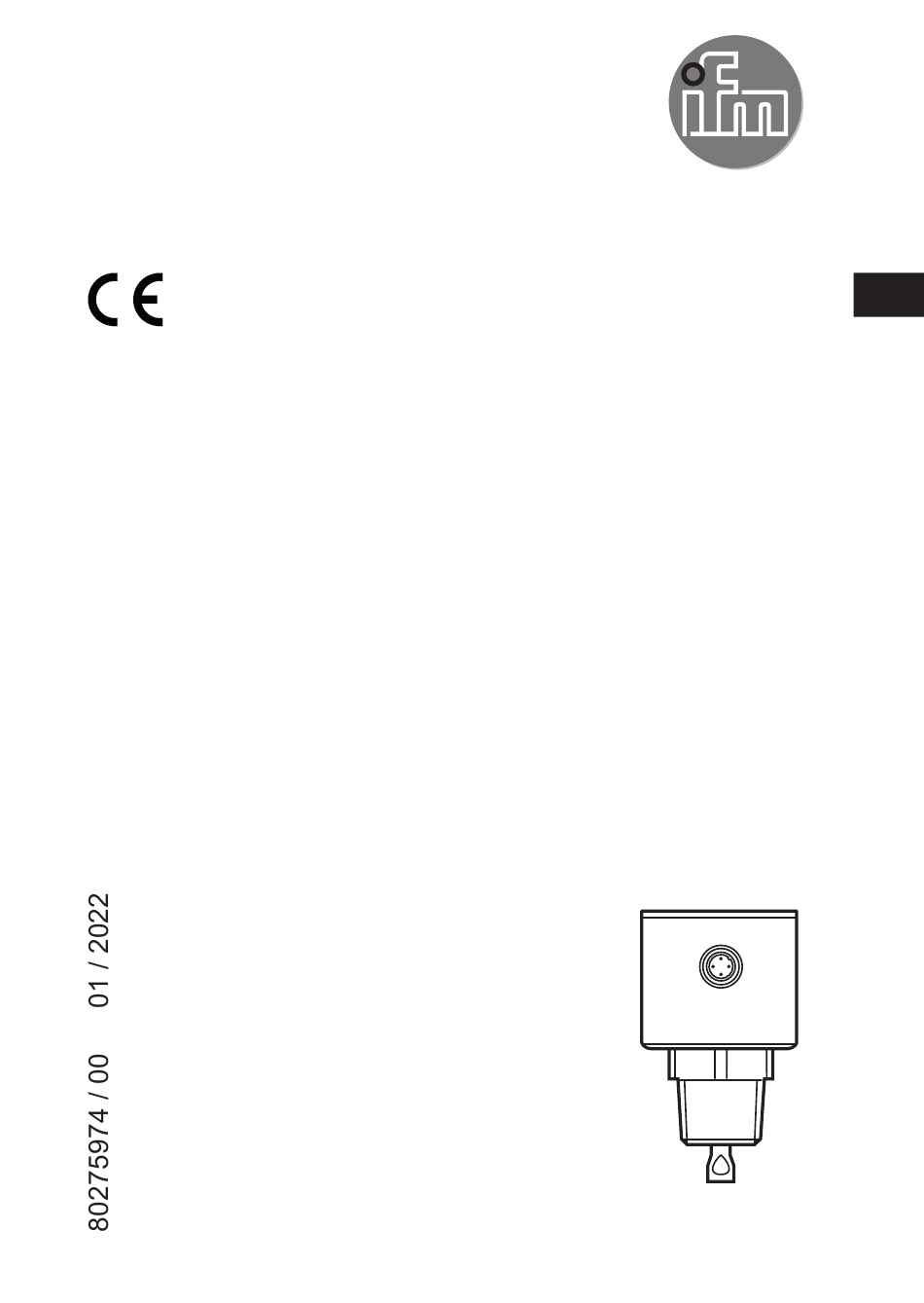

  • Seite 1 Betriebsanleitung Elektronischer Füllstandsensor LR7320 LXxxxx...
  • Seite 2: Inhaltsverzeichnis

    Inhalt 1 Vorbemerkung �����������������������������������������������������������������������������������������������������4 1�1 Verwendete Symbole �������������������������������������������������������������������������������������4 2 Sicherheitshinweise ���������������������������������������������������������������������������������������������4 3 Lieferumfang ��������������������������������������������������������������������������������������������������������5 4 Schnelleinstieg�����������������������������������������������������������������������������������������������������5 4�1 Montage, Elektrischer Anschluss �������������������������������������������������������������������5 4�2 Parametrierung ���������������������������������������������������������������������������������������������5 4�3 Anwendungsbeipiel ����������������������������������������������������������������������������������������5 5 Bestimmungsgemäße Verwendung ���������������������������������������������������������������������6 5�1 Einsatzbereich �����������������������������������������������������������������������������������������������6 5�2 Beschränkung des Einsatzbereichs ��������������������������������������������������������������6 6 Funktion ���������������������������������������������������������������������������������������������������������������7 6�1 Messprinzip����������������������������������������������������������������������������������������������������7 6�2 Inbetriebnahme über IO-Link �������������������������������������������������������������������������8 6�3 Schaltfunktion ������������������������������������������������������������������������������������������������8...
  • Seite 3 7�4�2 Einbau in den Behälterdeckel mit Flanschplatte 3/4" NPT �����������������17 7�4�3 Einbau in offene Metallbehälter ����������������������������������������������������������18 7�4�4 Einbau in Kunststoffbehälter ���������������������������������������������������������������19 7�5 Ausrichtung des Sensorgehäuses ���������������������������������������������������������������20 8 Elektrischer Anschluss ���������������������������������������������������������������������������������������20 9 Bedien- und Anzeigeelemente ���������������������������������������������������������������������������21 10 Parametrieren ��������������������������������������������������������������������������������������������������21 10�1 Parametrierung über PC und USB IO-Link Master ������������������������������������21 10�2 Parametrierung über Memory Plug �����������������������������������������������������������21 10�3 Parametrierung während des laufenden Betriebs �������������������������������������22 10�4 Einstellbare Parameter ������������������������������������������������������������������������������22...
  • Seite 4: Vorbemerkung

    1 Vorbemerkung 1.1 Verwendete Symbole ► Handlungsanweisung > Reaktion, Ergebnis […] Bezeichnung von Tasten, Schaltflächen oder Anzeigen → Querverweis Wichtiger Hinweis Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich� Information Ergänzender Hinweis� 2 Sicherheitshinweise • Das beschriebene Gerät wird als Teilkomponente in einem System verbaut� - Die Sicherheit dieses Systems liegt in der Verantwortung des Erstellers�...
  • Seite 5: Lieferumfang

    • Bedienungsanleitung Für Montage und Betrieb sind zusätzlich notwendig (→ Zubehör): • Sondenstab (→ 11.1) • Montagematerial (→ 11.1) Ausschließlich Zubehör der ifm electronic gmbh verwenden! Bei Verwendung von Komponenten anderer Hersteller wird eine optimale Funktion nicht gewährleistet� Verfügbares Zubehör: www.ifm.com 4 Schnelleinstieg Für die häufigsten Anwendungen ist der nachfolgend beschriebene...
  • Seite 6: Bestimmungsgemäße Verwendung

    5 Bestimmungsgemäße Verwendung Das Gerät erfasst kontinuierlich den Füllstand in Behältern� Für die Parametrierung ist ein PC mit USB IO-Link Master, oder ein entsprechend programmierter Memory Plug, oder eine konfigurierte IO-Link Umgebung erforderlich (→ 6.6), (→ 10)� Nach dem aktuellen Stand der Wissenschaft kann der Betrieb des Geräts bei bestimmungsgemäßer Verwendung als gesundheitlich unbedenklich eingestuft werden�...
  • Seite 7: Funktion

    • Das Gerät ist nicht geeignet für Anwendungen, bei denen die Sonde anhaltender und starker mechanischer Belastung ausgesetzt ist (z� B� stark bewegte pastöse Medien oder stark strömende Medien)� • Bei Verwendung in Kunststoffbehältern kann es zur Beeinträchtigung durch elektromagnetische Einflüsse anderer Geräte kommen (Störfestigkeit nach EN61000-6-2).
  • Seite 8: 6�2 Inbetriebnahme Über Io-Link

    6.2 Inbetriebnahme über IO-Link Das Gerät wird über die IO-Link-Schnittstelle parametriert (→ 6.6) und (→ 10)� 6.3 Schaltfunktion Das Gerät signalisiert das Erreichen oder Unterschreiten der eingestellten Füllstandsgrenzwerte durch zwei Schaltausgänge (OUT1 / OUT2)� Die Schaltgrenzen beziehen sich auf das untere Sondenende� Folgende Schaltfunktionen sind wählbar: •...
  • Seite 9: 6�4 Sonden Für Unterschiedliche Behälterhöhen

    Des Weiteren ist die Kommunikation über eine Punkt-zu-Punkt-Verbindung mit einem USB IO-Link Master möglich� Die zur Konfiguration des Gerätes notwendigen IODDs, detaillierte Informationen über Prozessdatenaufbau, Diagnoseinformationen und Parameteradressen sowie alle notwendigen Informationen zur benötigten IO-Link-Hardware und Software finden Sie unter www�ifm�com�...
  • Seite 10: Montage

    7 Montage 7.1 Einbauort / Einbauumgebung • Einbau des Gerätes vorzugsweise senkrecht von oben� ► Hinweise zum Behälterabgleich beachten (→ 7.1.7)� • Bei Einbau in offenen Behältern: (→ 7.4.3) • Bei Einbau in Kunststoffbehältern: (→ 7.4.4) • Beim Betrieb des Gerätes in kleinen Behältern (Stablängen kürzer 200 mm und weniger als 300 mm Abstand zur Behälterwand) das Gerät außermittig (exzentrisch) montieren, um eventuellen Störeinflüssen durch Behälterresonanzen vorzubeugen�...
  • Seite 11: 7�1�2 Einbau In Rohren (Bypassrohr, Schwallrohr)

    Bei Einbau in Stutzen: Abb. 7-3 Wird zur Herstellung des Stutzens ein Rohrstück verwendet (Abb� 7-3), darf dieses nicht in das Behälterinnere ragen� Der Einbau verursacht Störreflexionen, die durch den Behälterabgleich nicht ausgeblendet werden� 7.1.2 Einbau in Rohren (Bypassrohr, Schwallrohr) Der Rohrinnendurchmesser d muss mindestens folgenden Wert aufweisen: mit Abgleich (→...
  • Seite 12: 7�1�4 Bei Starker Verschmutzung

    ► Bei Montage nach Abb. 7-6: Parameter [LEnG] um (t) reduzieren, um Eintauchtiefe (t) auszugleichen (→ 10.4)� Abb. 7-4 Abb. 7-5 Abb. 7-6 Bei einer Fixierung des Sondenstabs am Behälterboden kann bereits bei leerem Behälter ein geringer Füllstand erkannt werden� ►...
  • Seite 13: 7�1�6 Bei Starker Schaumbildung Und Turbulenzen

    7.1.6 Bei starker Schaumbildung und Turbulenzen Starke Schaumbildung und Turbulenzen können zu Fehlmessungen führen� Um dies zu vermeiden: ► Sensor in einem beruhigten Bereich montieren� Beispiele zur Schaffung eines beruhigten Bereichs: • Einbau in metallischen Bypass oder metallisches Schwallrohr (Abb� 7-9) •...
  • Seite 14: 7�1�7 Hinweise Zum Behälterabgleich

    7.1.7 Hinweise zum Behälterabgleich Der Behälterabgleich (Parameter [tREF]) mindert die Auswirkungen von Störeinflüssen und schafft bei schwierigen Anwendungsbedingungen eine höhere Betriebsreserve� Behälterabgleich nur im eingebauten Zustand des Gerätes und vorzugsweise bei leerem Behälter durchführen� Beim Behälterabgleich stehen zwei Optionen zur Verfügung: [Emty] = Abgleich des kompletten Sondenstabs (empfohlen)�...
  • Seite 15: 7�2 Montage Der Sonde

    Nur bei geforderter Datenhaltung in einer IO-Link-Anwendung: Der Behälterabgleich wird über IO-Link nicht gespeichert! Nach einem Gerätetausch muss er erneut durchgeführt werden� Weitere Informationen zur Datenhaltung: (→ 15.1) 7.2 Montage der Sonde Der Sondenstab ist nicht im Lieferumfang enthalten� Er muss separat bestellt werden (→...
  • Seite 16: 7�3 Länge Der Sonde

    7.3 Länge der Sonde 7.3.1 Kürzen des Sondenstabs Der Sondenstab kann zur Anpassung an unterschiedliche Behälterhöhen gekürzt werden� Nicht die minimal zulässige Sondenlänge (L ) von 100 mm unterschreiten! Sondenlängen unter 100 mm werden vom Gerät nicht unterstützt� Bei Sondenlängen < 300 mm ist kein Behälterabgleich möglich (→ 7.1.7)� Abb.
  • Seite 17: 7�4�1 Montage An Prozessanschluss 3/4" Npt Direkt Im Behälterdeckel

    7.4.1 Montage an Prozessanschluss 3/4" NPT direkt im Behälterdeckel Abb. 7-13 ► Gewinde des Sensors ggf� mit geeignetem Dichtungsmaterial (z� B� PTFE-Band) versehen� Wenn kein Dichtungsmaterial verwendet wird: ► Gewinde des Sensors mit geeigneter Schmierpaste leicht einfetten� ► Gerät in den Prozessanschluss einsetzen� ►...
  • Seite 18: 7�4�3 Einbau In Offene Metallbehälter

    Wenn kein Dichtungsmaterial verwendet wird: ► Gewinde des Sensors mit geeigneter Schmierpaste leicht einfetten� ► Gerät in den Prozessanschluss einsetzen� ► Mit einem Schraubenschlüssel festziehen. Anzugsmoment: 35 Nm 7.4.3 Einbau in offene Metallbehälter ► Bei Einbau in offene Metallbehälter das Gerät mit Hilfe einer metallischen Halterung mit 3/4"...
  • Seite 19: 7�4�4 Einbau In Kunststoffbehälter

    7.4.4 Einbau in Kunststoffbehälter 150 mm Einkoppelplatte (→ Zubehör) Um eine ausreichende Einkopplung des Mess signals zu ermöglichen, bei Einbau in Kunststoffbehälter oder Metallbehälter mit Kunststoffdeckel beachten: ► Im Kunststoffdeckel muss eine Bohrung mit einem Mindestdurchmesser von 150 mm vorhanden sein� ►...
  • Seite 20: 7�5 Ausrichtung Des Sensorgehäuses

    7.5 Ausrichtung des Sensorgehäuses Nach der Montage kann das Sensorgehäuse ausgerichtet werden� Es ist uneingeschränkt verdrehbar� Auch bei einer mehrfachen Drehung wird das Gerät nicht beschädigt� 8 Elektrischer Anschluss Das Gerät darf nur von einer Elektrofachkraft installiert werden� Befolgen Sie die nationalen und internationalen Vorschriften zur Errichtung elektrotechnischer Anlagen�...
  • Seite 21: Bedien- Und Anzeigeelemente

    9 Bedien- und Anzeigeelemente Diese Gerätevariante besitzt keine Bedien- und Anzeigeelemente� Zur Parametrierung (→ 10)� Für Geräte mit Anzeige- und Bedienelementen → www.ifm.com. 10 Parametrieren Für die Parametrierung ist ein PC mit USB IO-Link Master (→ 10.1), ein entsprechend programmierter Memory Plug (→ 10.2), oder eine konfigurierte IO-Link Umgebung (→...
  • Seite 22: 10�3 Parametrierung Während Des Laufenden Betriebs

    ► Memory Plug zwischen Sensor und Kabeldose anschließen� > Bei anliegender Spannungsversorgung wird der Parametersatz vom Memory Plug auf den Sensor übertragen� ► Memory Plug entfernen und Gerät in Betrieb nehmen (→ 10.4)� Der Memory Plug ist auch einsetzbar, um die aktuelle Parametrierung eines Gerätes zu speichern und auf andere, typgleiche Geräte zu übertragen�...
  • Seite 23 tREF Behälterabgleich durchführen (Button [tREF Emty] bzw. [tREF FlnG]): [tREF Emty] = Abgleich des kompletten Sondenstabs (empfohlen) [tREF FLnG] = Abgleich der oberen 50 mm ab Unterkante Pozessanschluss� Hinweise zum Behälterabgleich beachten (→ 7.1.7)� Ausgangskonfiguration für die Schaltausgänge OUT1 bzw. OUT2: [Hno] = Hysteresefunktion/Schließer [Hnc] = Hysteresefunktion/Öffner [Fno] = Fensterfunktion/Schließer...
  • Seite 24: Betrieb

    Nach Einschalten der Versorgungsspannung befindet sich das Gerät im Betriebsmodus� Es führt seine Mess- und Auswertefunktionen aus und erzeugt Ausgangssignale entsprechend den eingestellten Parametern� ► Prüfen, ob das Gerät sicher funktioniert� 11.3 Betriebs- und Diagnosemeldungen über IO-Link IODD und IODD-Beschreibungstext als pdf unter: www.ifm.com...
  • Seite 25: 11�4 Ausgangsverhalten In Verschiedenen Betriebszuständen

    Fehlerfall EIN bei [FOU1] = [On] EIN bei [FOU2] = [On] 12 Technische Daten und Maßzeichnung Technisches Datenblatt und Maßzeichnung unter www�ifm�com 13 Wartung / Transport ► Prozessanschluss frei halten von Ablagerungen und Fremdkörpern� Bei starker Verschmutzung: ► Prozessanschluss und Sonde in regelmäßigen Abständen reinigen�...
  • Seite 26: Werkseinstellung

    14 Werkseinstellung (Sondergeräte LXxxxx* sind nicht berücksichtigt) Werkseinstellung Benutzer-Einstellung LEnG 3,94 MEdI HIGH tREF Emty tREF FLnG SP_FH1 50 % MEW**) SP_FH2 100 % MEW**) rP_FL1 0,2 inch unter SP_FH1 rP_FL2 0,2 inch unter SP_FH2 inch FOU1 FOU2 Einstellungen der Sondergeräte LXxxxx → Technisches Datenblatt MEW = Messbereichsendwert = LEnG-Wert minus 1,2 (in inch) Bei Eingabe des LEnG-Wertes berechnet das Gerät die Grundeinstellung�...
  • Seite 27: Hinweise Zur Parametrierung Über Io-Link

    Master konfiguriert und der neue Sensor im Auslieferungszustand ist� Aus Sicherheitsgründen kann der Parameter-Download vom Sensor abgelehnt werden. Werkseinstellung: [Offen] Datenhaltung - [Offen] = Gerät lässt Parameter-Download vom Master zu - [Gesperrt] = Gerät lehnt Parameter-Download vom Master ab Weitere Informationen unter www�ifm�com...
