Bedienungsanleitung
DE
Konduktiver Leitfähigkeitssensor
hygienisch G1/2
LDL100
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für ifm LDL100

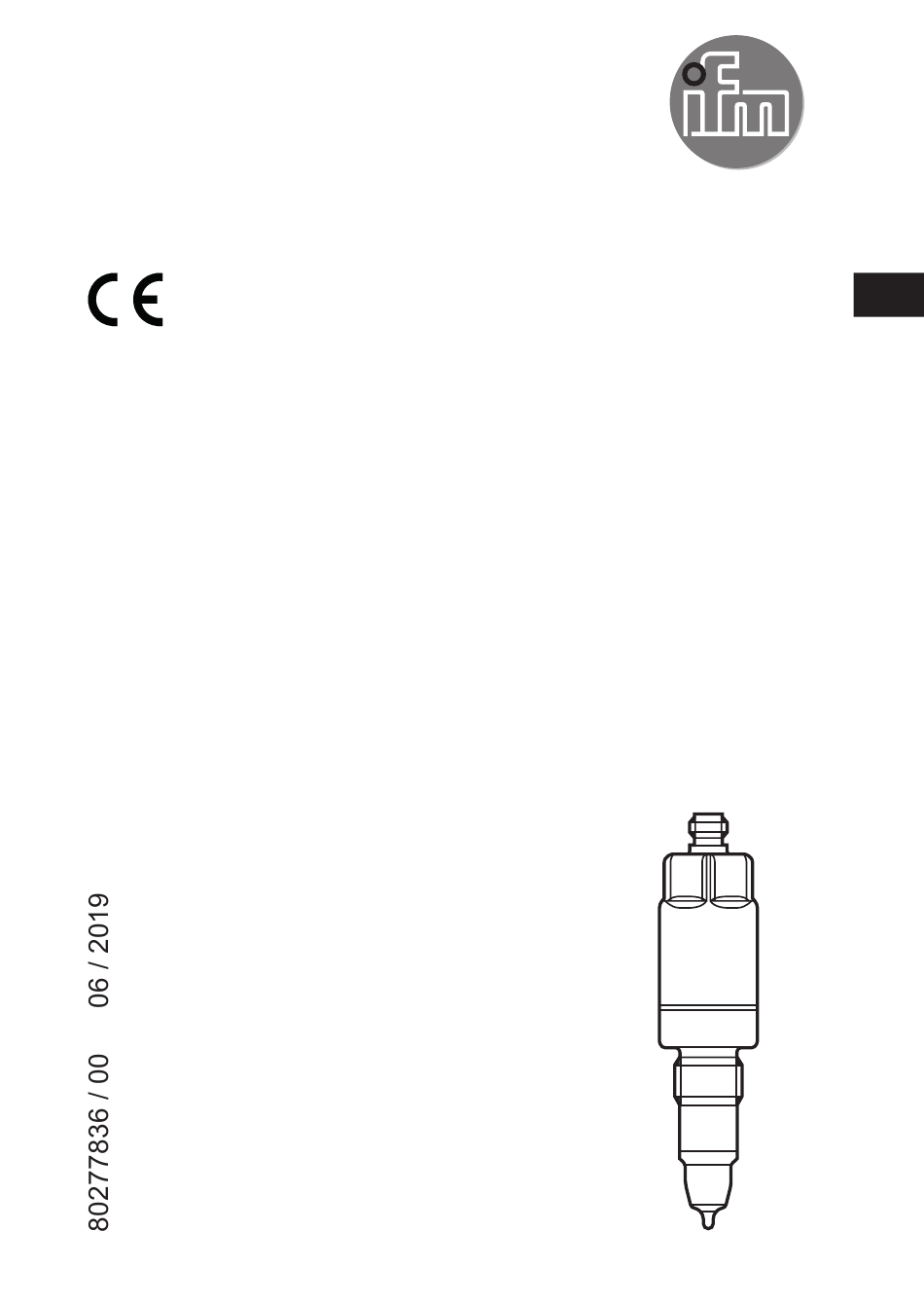

  • Seite 1 Bedienungsanleitung Konduktiver Leitfähigkeitssensor hygienisch G1/2 LDL100...
  • Seite 2: Inhaltsverzeichnis

    Inhalt 1 Vorbemerkung �����������������������������������������������������������������������������������������������������4 1�1 Zeichenerklärung �������������������������������������������������������������������������������������������4 2 Sicherheitshinweise ���������������������������������������������������������������������������������������������4 3 Lieferumfang ��������������������������������������������������������������������������������������������������������5 4 Bestimmungsgemäße Verwendung ���������������������������������������������������������������������5 4�1 Einsatzbereich �����������������������������������������������������������������������������������������������5 4�2 Beschränkung des Einsatzbereichs ��������������������������������������������������������������6 5 Funktion ���������������������������������������������������������������������������������������������������������������6 5�1 Messprinzip����������������������������������������������������������������������������������������������������6 5�2 Analogfunktion ����������������������������������������������������������������������������������������������7 5�3 Definierter Zustand im Fehlerfall �������������������������������������������������������������������8 5�4 IO-Link �����������������������������������������������������������������������������������������������������������8 6 Montage ���������������������������������������������������������������������������������������������������������������8 6�1 Einbauort / Einbauumgebung ������������������������������������������������������������������������8 6�2 Montagevorgang �����������������������������������������������������������������������������������������10...
  • Seite 3 9 Betrieb ���������������������������������������������������������������������������������������������������������������18 9�1 Überprüfen der Funktion ������������������������������������������������������������������������������18 9�2 Betriebs- und Diagnosemeldungen über IO-Link ���������������������������������������19 9�3 Ausgangsverhalten in verschiedenen Betriebszuständen ���������������������������19 10 Technische Daten und Maßzeichnung �������������������������������������������������������������19 11 Wartung / Transport �����������������������������������������������������������������������������������������19 12 Werkseinstellung ���������������������������������������������������������������������������������������������20...
  • Seite 4: Vorbemerkung

    1 Vorbemerkung 1.1 Zeichenerklärung ► Handlungsanweisung > Reaktion oder Ergebnis […] Bezeichnung von Tasten, Schaltflächen oder Anzeigen → Querverweis Wichtiger Hinweis Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich� Information Ergänzender Hinweis 2 Sicherheitshinweise • Dieses Dokument vor Inbetriebnahme des Produktes lesen und während der Einsatzdauer aufbewahren�...
  • Seite 5: Lieferumfang

    • Leitfähigkeitsensor LDL100 • Bedienungsanleitung Für Montage und Betrieb sind zusätzlich notwendig: • Montagematerial (→ Zubehör) Ausschließlich Zubehör der ifm electronic gmbh verwenden! Bei Verwendung von Komponenten anderer Hersteller wird eine optimale Funktion nicht gewährleistet� Verfügbares Zubehör: www�ifm�com 4 Bestimmungsgemäße Verwendung Das Gerät erfasst die Leitfähigkeit und die Temperatur von Flüssigkeiten in...
  • Seite 6: 4�2 Beschränkung Des Einsatzbereichs

    4.2 Beschränkung des Einsatzbereichs • Das Produkt nur für Messstoffe einsetzen, gegen die die prozessberührenden Materialien hinreichend beständig sind (→ Technisches Datenblatt). • Das Gerät ist nicht geeignet für Flüssigkeiten mit einer niedrigen elektrischen Leitfähigkeit (z. B. Öle, Fette, Reinstwasser, destilliertes Wasser). •...
  • Seite 7: 5�2 Analogfunktion

    5.2 Analogfunktion Das Gerät gibt ein zur Leitfähigkeit bzw. (wahlweise) zur Temperatur proportionales Analogsignal aus� Der Analogausgang (OUT2) ist parametrierbar (→ 8.4)� Verlauf des Analogsignals (Werkseinstellung): I [mA] L / T Verlauf des Analogsignals (Messbereich skaliert): I [mA] L / T AEP2 ASP2 Leitfähigkeit...
  • Seite 8: 5�3 Definierter Zustand Im Fehlerfall

    Anlagen- und Medientemperaturen ausgehen können� 6.1 Einbauort / Einbauumgebung Korrekter Sitz des Geräts, einwandfreie Funktion und Dichtigkeit des Anschlusses sind nur mit ifm-Adaptern gewährleistet� ► Bei Applikationen im Hygienebereich (→ 6.3) (→ 6.4)� Bei Montage in Tanks und Rohrleitungen: ► Gerät (insbesondere in waagerechten Rohrleitungen) seitlich oder in einem Winkel von max�...
  • Seite 9 ► Einbau vorzugsweise vor oder in Steigleitungen� ► Ein- und Auslaufstrecken vorsehen (5 x DN). 5 x DN 5 x DN S = Störeinflüsse; DN = Rohrdurchmesser; 1 = Sensor > Damit werden Störeinflüsse durch Krümmungen, Ventile, Reduzierungen und Ähnlichem kompensiert�...
  • Seite 10: 6�2 Montagevorgang

    6.2 Montagevorgang Das Gerät wird mit Hilfe eines G1/2-Adapters eingebaut (→ Zubehör). 6.2.1 Montagevorgang des Adapters ► Montageanleitung des verwendeten Adapters beachten� ► Für Sauberkeit der Dichtflächen sorgen� Schutzverpackungen erst kurz vor der Montage entfernen� Bei Beschädigungen der Dichtflächen Gerät oder Adapter ersetzen�...
  • Seite 11: 6�3 Hinweise Für Einsatz Nach Ehedg

    ► Gewinde des Sensors mit einer für den vorliegenden Anwendungsbereich geeigneten und zugelassenen Schmierpaste leicht einfetten� ► Sensor in den vorgesehenen Prozessanschluss einschrauben und festziehen� Max� Anzugsmoment: 20 Nm ► Behälter/Rohrleitung nach Montage auf Dichtigkeit prüfen� 6.3 Hinweise für Einsatz nach EHEDG Das Gerät ist bei entsprechender Installation für CIP (cleaning in process) geeignet�...
  • Seite 12: 6�4 Hinweise Für Einsatz Nach 3A

    6.4 Hinweise für Einsatz nach 3A ► Auf 3A-konforme Einbindung des Sensors in die Anlage achten� ► Nur 3A-zugelassene und mit dem 3A-Symbol gekennzeichnete Adapter verwenden (→ Zubehör). Der Prozessanschluss muss mit einer Leckagebohrung versehen sein� Bei Verwendung von Adaptern mit 3A-Zulassung ist dies gewährleistet� ►...
  • Seite 13: Elektrischer Anschluss

    7 Elektrischer Anschluss Das Gerät darf nur von einer Elektrofachkraft installiert werden� Befolgen Sie die nationalen und internationalen Vorschriften zur Errichtung elektrotechnischer Anlagen� Spannungsversorgung nach EN 50178, SELV, PELV� ► Anlage spannungsfrei schalten� ► Gerät folgendermaßen anschließen: Adernfarben schwarz OUT2 braun OUT1 blau...
  • Seite 14: Parametrieren

    8 Parametrieren Für die Parametrierung ist entweder ein PC mit USB IO-Link Master (→ 8.1), ein entsprechend programmierter Memory Plug (→ 8.2) oder eine entsprechend konfigurierte IO-Link Umgebung (→ 8.3) erforderlich� Das Ändern von Parametern während des Betriebs beeinflusst möglicherweise die Funktionsweise der Anlage� ►...
  • Seite 15: 8�3 Parametrierung Während Des Laufenden Betriebs

    8.3 Parametrierung während des laufenden Betriebs Eine Parametrierung im laufenden Betrieb ist nur mit einer IO-Link fähigen Baugruppe (Master) möglich. Einstellparameter können direkt über die Steuerung umgestellt werden� Beispiel: Medienspezifische Parameter wie der Temperaturkoeffizient [T�Cmp] können zur Verbesserung der Genauigkeit angepasst werden� So lassen sich Rezepturen und Einstellungen in der Steuerung hinterlegen und im laufenden Betrieb umstellen�...
  • Seite 16: 8�4�2 Weitere Einstellungen

    8.4.2 Weitere Einstellungen Ausgangskonfiguration für den Analogausgang (OUT2): [I] = Messbereich wird auf 4...20 mA abgebildet [InEG] = Messbereich wird auf 20...4 mA abgebildet [OFF] = Ausgang AUS (hochohmig) SEL2 Zuordnung des Analogausgangs zum Prozesswert: [COND] = Leitfähigkeit [TEMP] = Temperatur ASP2-TEMP Analoger Startpunkt Temperatur;...
  • Seite 17: 8�4�3 Parametrierbeispiel

    Einstellbereich: 0...15000 µS/cm Geräte- Aktuelle Temperatur des Gerätes temperatur Messbereich: -40���80 °C → www.ifm.com) Weitere Informationen sind der IODD-Beschreibung ( oder den kontextspezifischen Parameter-Beschreibungen der verwendeten Parametriersoftware zu entnehmen� 8.4.3 Parametrierbeispiel ► Zellkonstante auf den Einbau in einem Rohr mit Rohrnennweite DN50 anpassen (Parameter [CGA]).
  • Seite 18: 8�6 Ermittlung Des Temperaturkoeffizienten Tk

    Ist der Temperaturkoeffizient des Mediums nicht bekannt, kann er ermittelt werden (→ 8.6)� In einer IO-Link Umgebung können vorhandenen TKs der Medien als Rezeptur in der Steuerung hinterlegt werden und somit die Genauigkeit der zu erfassenden Werte verbessert werden� 8.6 Ermittlung des Temperaturkoeffizienten Tk 1�...
  • Seite 19: 9�2 Betriebs- Und Diagnosemeldungen Über Io-Link

    9.2 Betriebs- und Diagnosemeldungen über IO-Link IODD und IODD-Beschreibungstext als pdf unter: → www.ifm.com 9.3 Ausgangsverhalten in verschiedenen Betriebszuständen OUT1 *) OUT2 Initialisierung Prozesswert ungültig Prozesswert gemäß gemäß Leitfähigkeit / Temperatur und Normalbetrieb Leitfähigkeit / Temperatur Einstellung [ou2] < 3,6 mA bei [FOU2] = [OFF] Fehlerfall Prozesswert ungültig...
  • Seite 20: Werkseinstellung

    12 Werkseinstellung Werkseinstellung Benutzer-Einstellung rEF.T 25 (°C) T.Cmp 2 (%) uni.T °C 100 (%) SEL2 COND (Leitfähigkeit) ASP2-TEMP 0 (°C) AEP2-TEMP 150 (°C) Offset-TEMP 0 (K) ASP2-COND 0 (µS/cm) AEP2-COND 15000 (µS/cm) Lo.T Hi.T Lo.C Hi.C FOU2 1 (s) S.Tim 3 min S.On S.TMP...
  • Seite 21 Weitere Informationen unter www�ifm�com...
