Elektrische Aansluiting - Wilo Atmos GIGA-I Einbau- Und Betriebsanleitung

nl
8

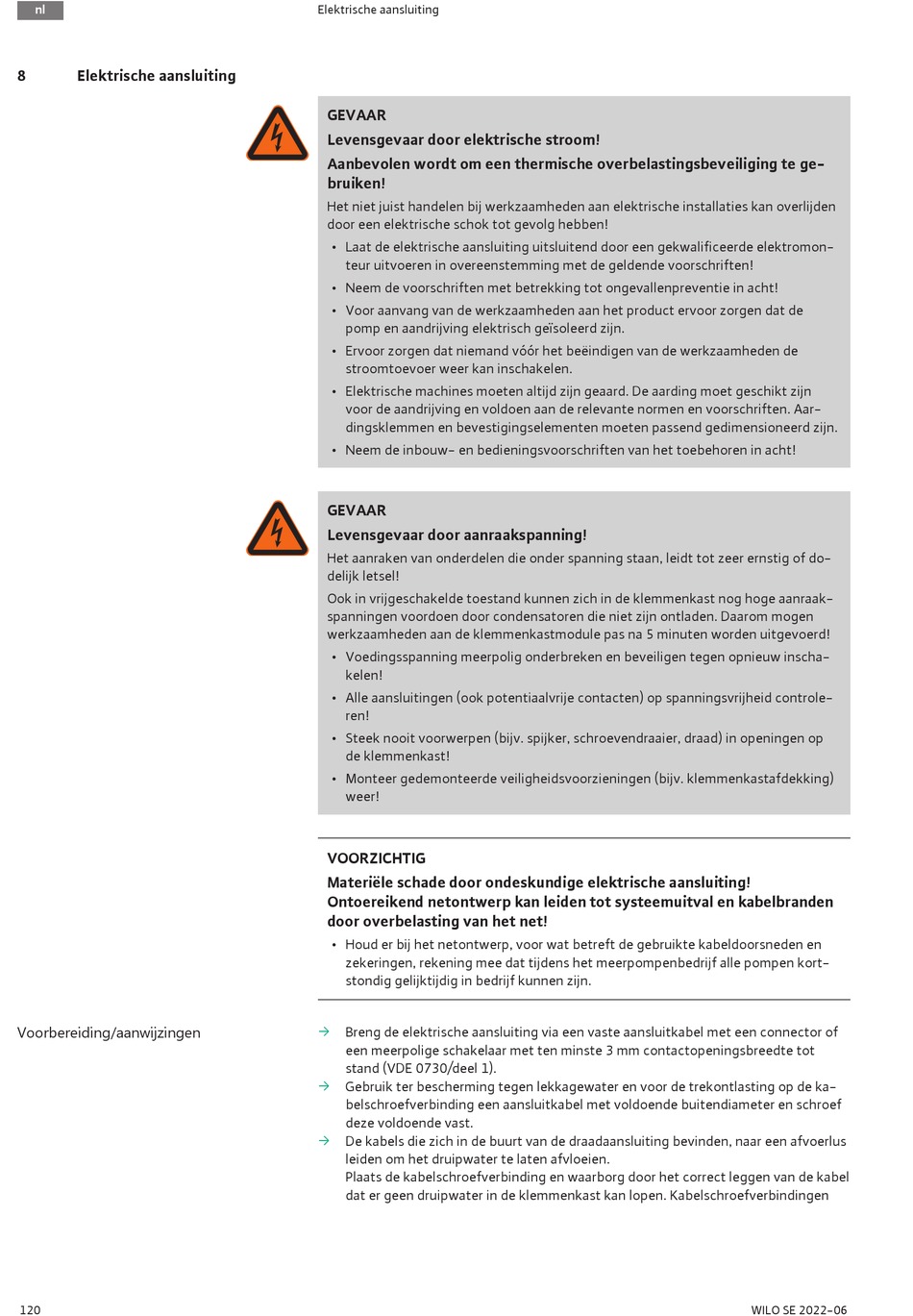

Elektrische aansluiting

Voorbereiding/aanwijzingen
120
Elektrische aansluiting
GEVAAR
Levensgevaar door elektrische stroom!
Aanbevolen wordt om een thermische overbelastingsbeveiliging te ge-
bruiken!
Het niet juist handelen bij werkzaamheden aan elektrische installaties kan overlijden
door een elektrische schok tot gevolg hebben!
• Laat de elektrische aansluiting uitsluitend door een gekwalificeerde elektromon-
teur uitvoeren in overeenstemming met de geldende voorschriften!
• Neem de voorschriften met betrekking tot ongevallenpreventie in acht!
• Voor aanvang van de werkzaamheden aan het product ervoor zorgen dat de
pomp en aandrijving elektrisch geïsoleerd zijn.
• Ervoor zorgen dat niemand vóór het beëindigen van de werkzaamheden de
stroomtoevoer weer kan inschakelen.
• Elektrische machines moeten altijd zijn geaard. De aarding moet geschikt zijn
voor de aandrijving en voldoen aan de relevante normen en voorschriften. Aar-
dingsklemmen en bevestigingselementen moeten passend gedimensioneerd zijn.
• Neem de inbouw- en bedieningsvoorschriften van het toebehoren in acht!
GEVAAR
Levensgevaar door aanraakspanning!
Het aanraken van onderdelen die onder spanning staan, leidt tot zeer ernstig of do-
delijk letsel!
Ook in vrijgeschakelde toestand kunnen zich in de klemmenkast nog hoge aanraak-
spanningen voordoen door condensatoren die niet zijn ontladen. Daarom mogen
werkzaamheden aan de klemmenkastmodule pas na 5 minuten worden uitgevoerd!
• Voedingsspanning meerpolig onderbreken en beveiligen tegen opnieuw inscha-
kelen!
• Alle aansluitingen (ook potentiaalvrije contacten) op spanningsvrijheid controle-
ren!
• Steek nooit voorwerpen (bijv. spijker, schroevendraaier, draad) in openingen op
de klemmenkast!
• Monteer gedemonteerde veiligheidsvoorzieningen (bijv. klemmenkastafdekking)
weer!
VOORZICHTIG
Materiële schade door ondeskundige elektrische aansluiting!
Ontoereikend netontwerp kan leiden tot systeemuitval en kabelbranden
door overbelasting van het net!
• Houd er bij het netontwerp, voor wat betreft de gebruikte kabeldoorsneden en
zekeringen, rekening mee dat tijdens het meerpompenbedrijf alle pompen kort-
stondig gelijktijdig in bedrijf kunnen zijn.
ƒ
Breng de elektrische aansluiting via een vaste aansluitkabel met een connector of
een meerpolige schakelaar met ten minste 3 mm contactopeningsbreedte tot
stand (VDE 0730/deel 1).
ƒ
Gebruik ter bescherming tegen lekkagewater en voor de trekontlasting op de ka-
belschroefverbinding een aansluitkabel met voldoende buitendiameter en schroef
deze voldoende vast.
ƒ
De kabels die zich in de buurt van de draadaansluiting bevinden, naar een afvoerlus
leiden om het druipwater te laten afvloeien.
Plaats de kabelschroefverbinding en waarborg door het correct leggen van de kabel
dat er geen druipwater in de klemmenkast kan lopen. Kabelschroefverbindingen
