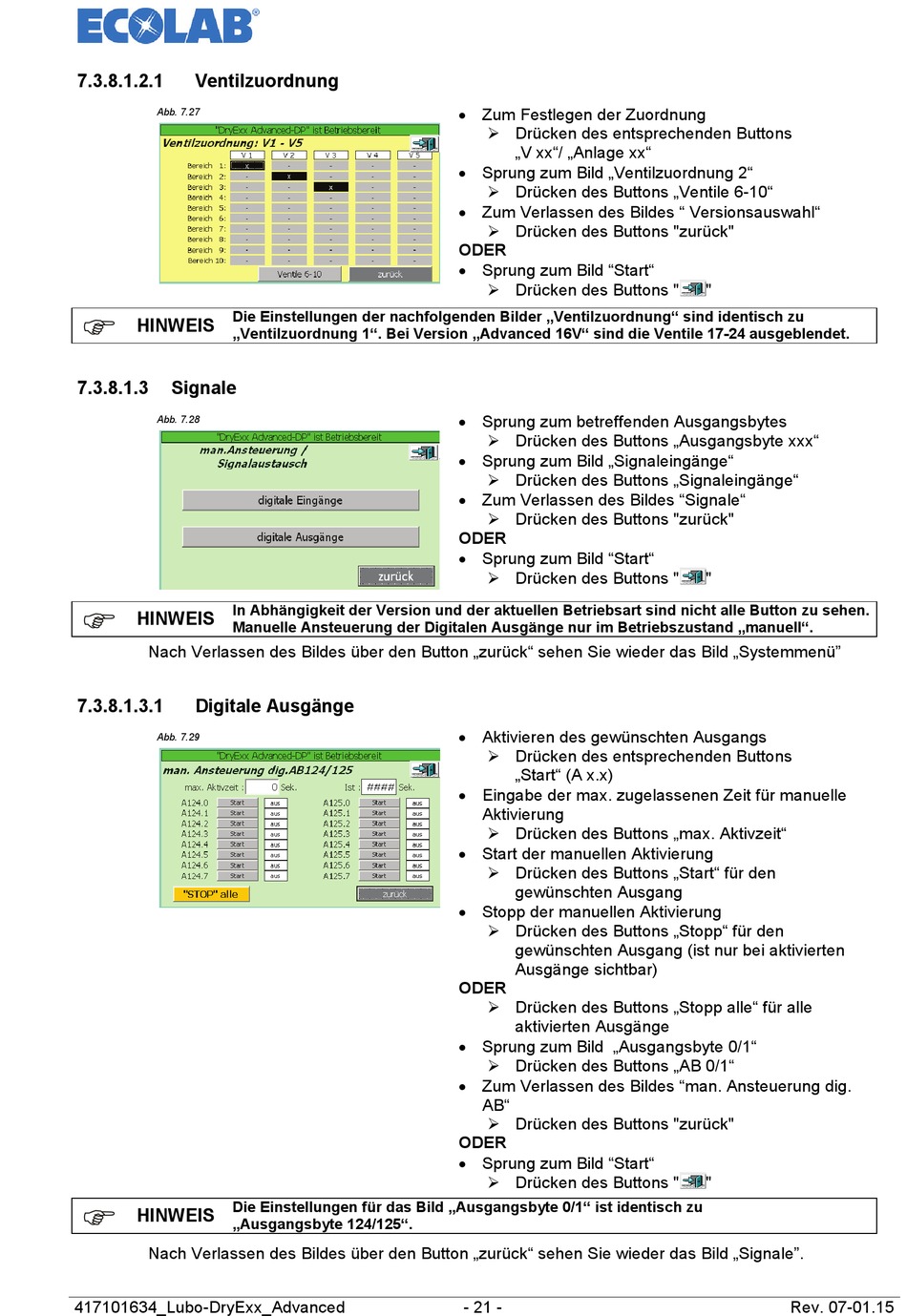

7.3.8.1.2.1

Ventilzuordnung

Abb. 7.27
Die Einstellungen der nachfolgenden Bilder „Ventilzuordnung" sind identisch zu
HINWEIS
„Ventilzuordnung 1". Bei Version „Advanced 16V" sind die Ventile 17-24 ausgeblendet.
7.3.8.1.3 Signale
Abb. 7.28
In Abhängigkeit der Version und der aktuellen Betriebsart sind nicht alle Button zu sehen.
HINWEIS
Manuelle Ansteuerung der Digitalen Ausgänge nur im Betriebszustand „manuell".
Nach Verlassen des Bildes über den Button „zurück" sehen Sie wieder das Bild „Systemmenü"
7.3.8.1.3.1 Digitale Ausgänge
Abb. 7.29
Die Einstellungen für das Bild „Ausgangsbyte 0/1" ist identisch zu
HINWEIS
„Ausgangsbyte 124/125".
Nach Verlassen des Bildes über den Button „zurück" sehen Sie wieder das Bild „Signale".
417101634_Lubo-DryExx_Advanced
• Zum Festlegen der Zuordnung
 Drücken des entsprechenden Buttons
„V xx"/ „Anlage xx"
• Sprung zum Bild „Ventilzuordnung 2"
 Drücken des Buttons „Ventile 6-10"
• Zum Verlassen des Bildes " Versionsauswahl"
 Drücken des Buttons "zurück"
ODER
• Sprung zum Bild "Start"
 Drücken des Buttons "
• Sprung zum betreffenden Ausgangsbytes
 Drücken des Buttons „Ausgangsbyte xxx"
• Sprung zum Bild „Signaleingänge"
 Drücken des Buttons „Signaleingänge"
• Zum Verlassen des Bildes "Signale"
 Drücken des Buttons "zurück"
ODER
• Sprung zum Bild "Start"
 Drücken des Buttons "
• Aktivieren des gewünschten Ausgangs
 Drücken des entsprechenden Buttons
„Start" (A x.x)
• Eingabe der max. zugelassenen Zeit für manuelle
Aktivierung
 Drücken des Buttons „max. Aktivzeit"
• Start der manuellen Aktivierung
 Drücken des Buttons „Start" für den
gewünschten Ausgang
• Stopp der manuellen Aktivierung
 Drücken des Buttons „Stopp" für den
gewünschten Ausgang (ist nur bei aktivierten
Ausgänge sichtbar)
ODER
 Drücken des Buttons „Stopp alle" für alle
aktivierten Ausgänge
• Sprung zum Bild „Ausgangsbyte 0/1"
 Drücken des Buttons „AB 0/1"
• Zum Verlassen des Bildes "man. Ansteuerung dig.
AB"
 Drücken des Buttons "zurück"
ODER
• Sprung zum Bild "Start"
 Drücken des Buttons "
- 21 -
"
"
"
Rev. 07-01.15
