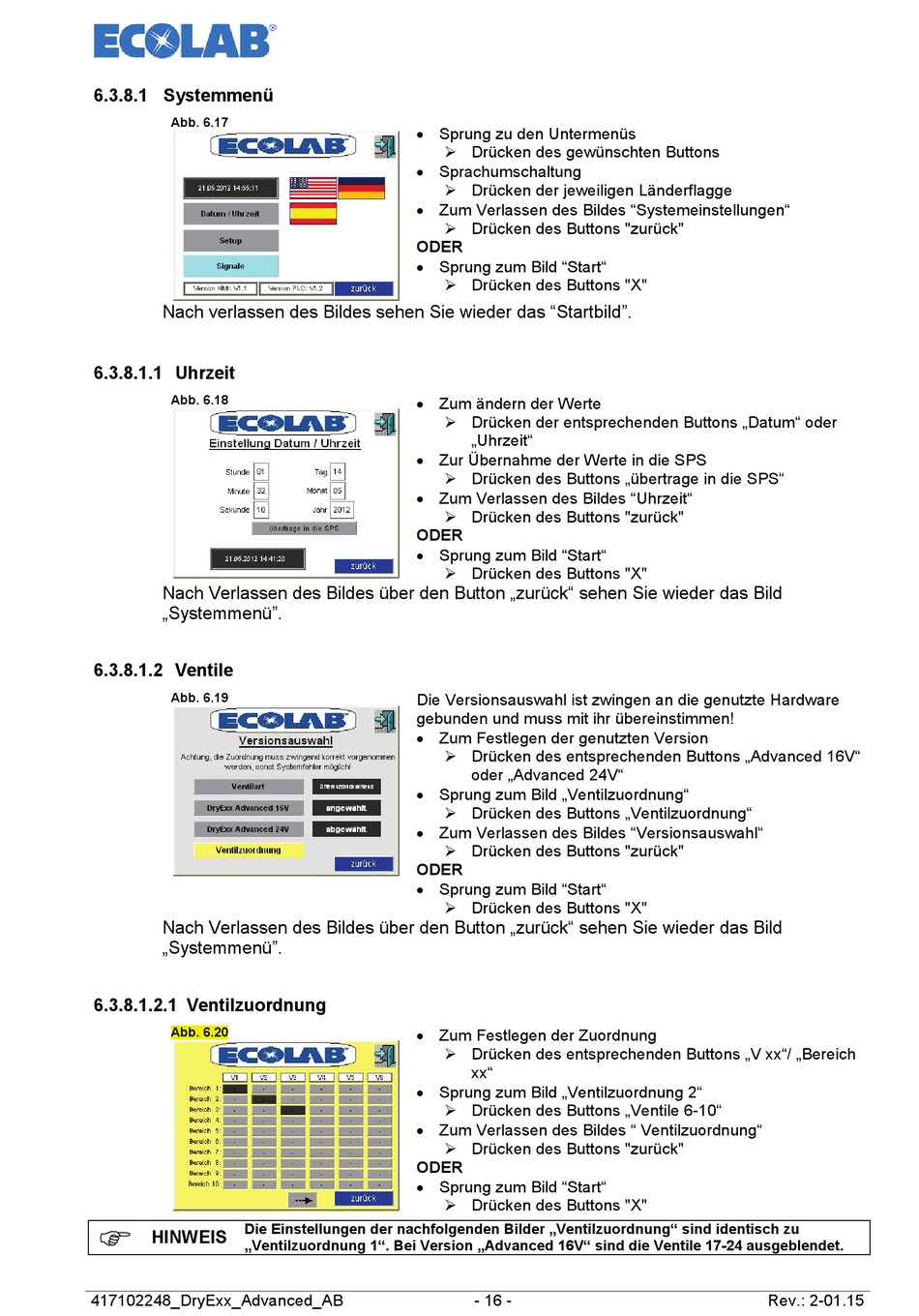

6.3.8.1 Systemmenü
Abb. 6.17
Nach verlassen des Bildes sehen Sie wieder das "Startbild".
6.3.8.1.1 Uhrzeit
Abb. 6.18
Nach Verlassen des Bildes über den Button „zurück" sehen Sie wieder das Bild
„Systemmenü".
6.3.8.1.2 Ventile
Abb. 6.19
Nach Verlassen des Bildes über den Button „zurück" sehen Sie wieder das Bild
„Systemmenü".

6.3.8.1.2.1 Ventilzuordnung

Abb. 6.20
Die Einstellungen der nachfolgenden Bilder „Ventilzuordnung" sind identisch zu
HINWEIS
„Ventilzuordnung 1". Bei Version „Advanced 16V" sind die Ventile 17-24 ausgeblendet.
417102248_DryExx_Advanced_AB
• Sprung zu den Untermenüs
 Drücken des gewünschten Buttons
• Sprachumschaltung
 Drücken der jeweiligen Länderflagge
• Zum Verlassen des Bildes "Systemeinstellungen"
 Drücken des Buttons "zurück"
ODER
• Sprung zum Bild "Start"
 Drücken des Buttons "X"
• Zum ändern der Werte
 Drücken der entsprechenden Buttons „Datum" oder
„Uhrzeit"
• Zur Übernahme der Werte in die SPS
 Drücken des Buttons „übertrage in die SPS"
• Zum Verlassen des Bildes "Uhrzeit"
 Drücken des Buttons "zurück"
ODER
• Sprung zum Bild "Start"
 Drücken des Buttons "X"
Die Versionsauswahl ist zwingen an die genutzte Hardware
gebunden und muss mit ihr übereinstimmen!
• Zum Festlegen der genutzten Version
 Drücken des entsprechenden Buttons „Advanced 16V"
oder „Advanced 24V"
• Sprung zum Bild „Ventilzuordnung"
 Drücken des Buttons „Ventilzuordnung"
• Zum Verlassen des Bildes "Versionsauswahl"
 Drücken des Buttons "zurück"
ODER
• Sprung zum Bild "Start"
 Drücken des Buttons "X"
• Zum Festlegen der Zuordnung
 Drücken des entsprechenden Buttons „V xx"/ „Bereich
xx"
• Sprung zum Bild „Ventilzuordnung 2"
 Drücken des Buttons „Ventile 6-10"
• Zum Verlassen des Bildes " Ventilzuordnung"
 Drücken des Buttons "zurück"
ODER
• Sprung zum Bild "Start"
 Drücken des Buttons "X"
