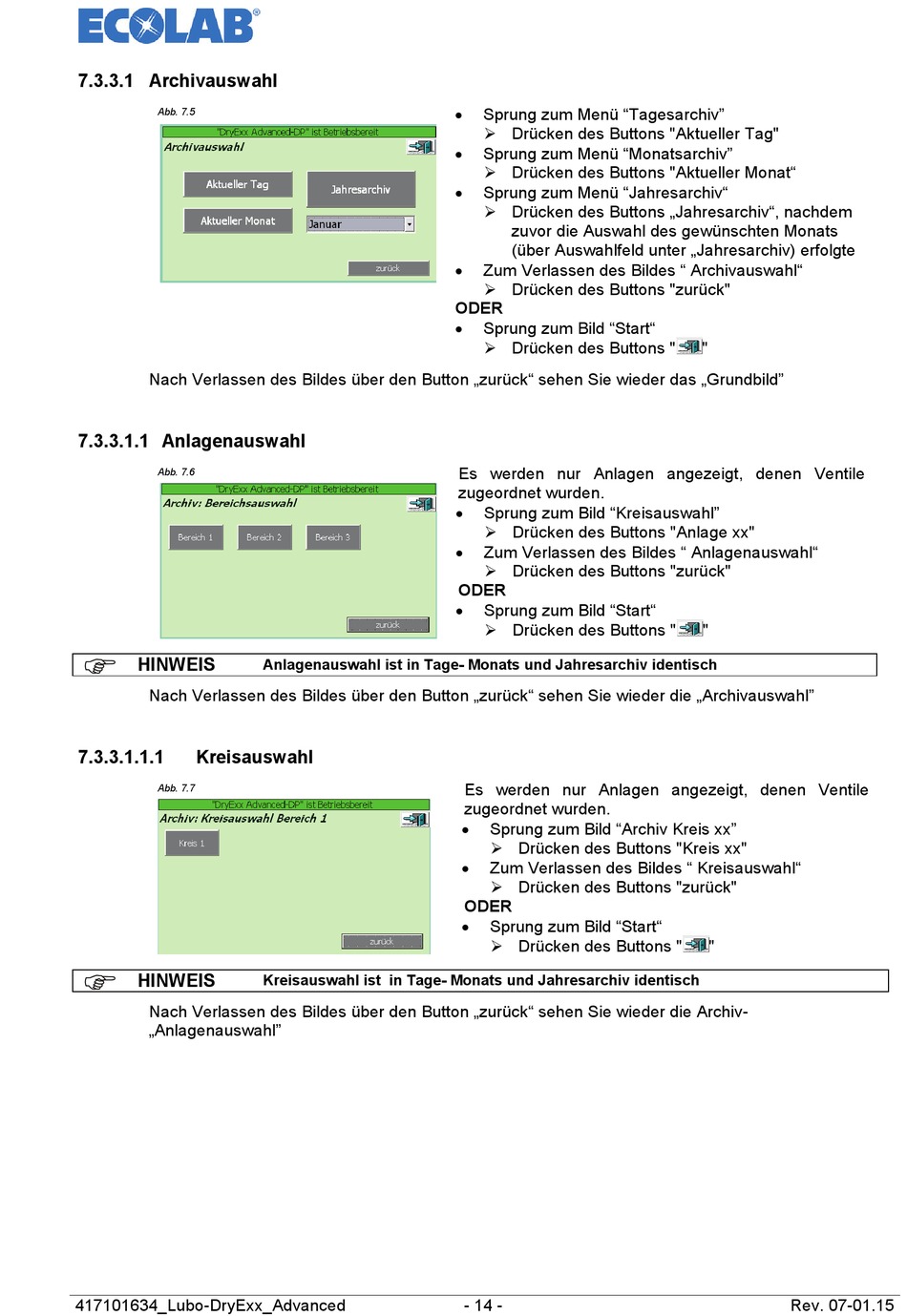

ECOLAB Lubo-DryExx Advanced Betriebsanleitung Seite 14

7.3.3.1 Archivauswahl
Abb. 7.5
Nach Verlassen des Bildes über den Button „zurück" sehen Sie wieder das „Grundbild"
7.3.3.1.1 Anlagenauswahl
Abb. 7.6
HINWEIS
Nach Verlassen des Bildes über den Button „zurück" sehen Sie wieder die „Archivauswahl"
7.3.3.1.1.1 Kreisauswahl
Abb. 7.7
HINWEIS
Nach Verlassen des Bildes über den Button „zurück" sehen Sie wieder die Archiv-
„Anlagenauswahl"
417101634_Lubo-DryExx_Advanced
Anlagenauswahl ist in Tage- Monats und Jahresarchiv identisch
Kreisauswahl ist in Tage- Monats und Jahresarchiv identisch
• Sprung zum Menü "Tagesarchiv"
 Drücken des Buttons "Aktueller Tag"
• Sprung zum Menü "Monatsarchiv"
 Drücken des Buttons "Aktueller Monat"
• Sprung zum Menü "Jahresarchiv"
 Drücken des Buttons „Jahresarchiv", nachdem
zuvor die Auswahl des gewünschten Monats
(über Auswahlfeld unter „Jahresarchiv) erfolgte
• Zum Verlassen des Bildes " Archivauswahl"
 Drücken des Buttons "zurück"
ODER
• Sprung zum Bild "Start"
 Drücken des Buttons "
Es werden nur Anlagen angezeigt, denen Ventile
zugeordnet wurden.
• Sprung zum Bild "Kreisauswahl"
 Drücken des Buttons "Anlage xx"
• Zum Verlassen des Bildes " Anlagenauswahl"
 Drücken des Buttons "zurück"
ODER
• Sprung zum Bild "Start"
 Drücken des Buttons "
Es werden nur Anlagen angezeigt, denen Ventile
zugeordnet wurden.
• Sprung zum Bild "Archiv Kreis xx"
 Drücken des Buttons "Kreis xx"
• Zum Verlassen des Bildes " Kreisauswahl"
 Drücken des Buttons "zurück"
ODER
• Sprung zum Bild "Start"
 Drücken des Buttons "
- 14 -
"
"
"
Rev. 07-01.15
