6.
Mise en service
6.1
Raccords
Avant la mise en service, le
L'alimentation en tension de 230 V/50 Hz s'effectue par l'interrupteur principal.
Le raccordement de signalisation de vide de la lance d'aspiration est branché sur la pompe
(connecteur à 3 pôles) du
mode d'emploi de la pompe de dosage EMP II E60, référence 417101339
6.2
Nettoyage de l'installation de lubrification de bande
• Avant la mise en service du système de lubrification de bande, tous les composants
doivent être nettoyés suffisamment avec de l'eau froide (l'eau chaude est la plus efficace),
afin de retirer les résidus du traitement mécanique.
• Pour le nettoyage du système de canalisations et tubes, les buses des porte-gicleurs
doivent être démontées, afin de garantir des conditions d'écoulement optimales et de
protéger les buses et le filtre du clapet à bille des salissures.
• Avant la mise en marche de l'installation de remplissage, nous vous recommandons un
nettoyage de base du convoyeur. Les convoyeurs sales peuvent avant tout entraîner des
difficultés accrues de démarrage des systèmes de lubrification de bandes secs et une
usure de la chaîne et des glissières.
• Lors du changement du lubrifiant de bande, un nettoyage de base de l'installation de
lubrification de bande et du convoyeur complet est obligatoire.
• Veuillez respecter les recommandations de produit de l'entreprise ECOLAB.
6.3
Pompe de dosage à membrane EMP II
Voir le mode d'emploi sommaire de la pompe de dosage à membrane EMP II E60
mode d'emploi complet sur CD pour les pompes EMP E60.
6.3.1

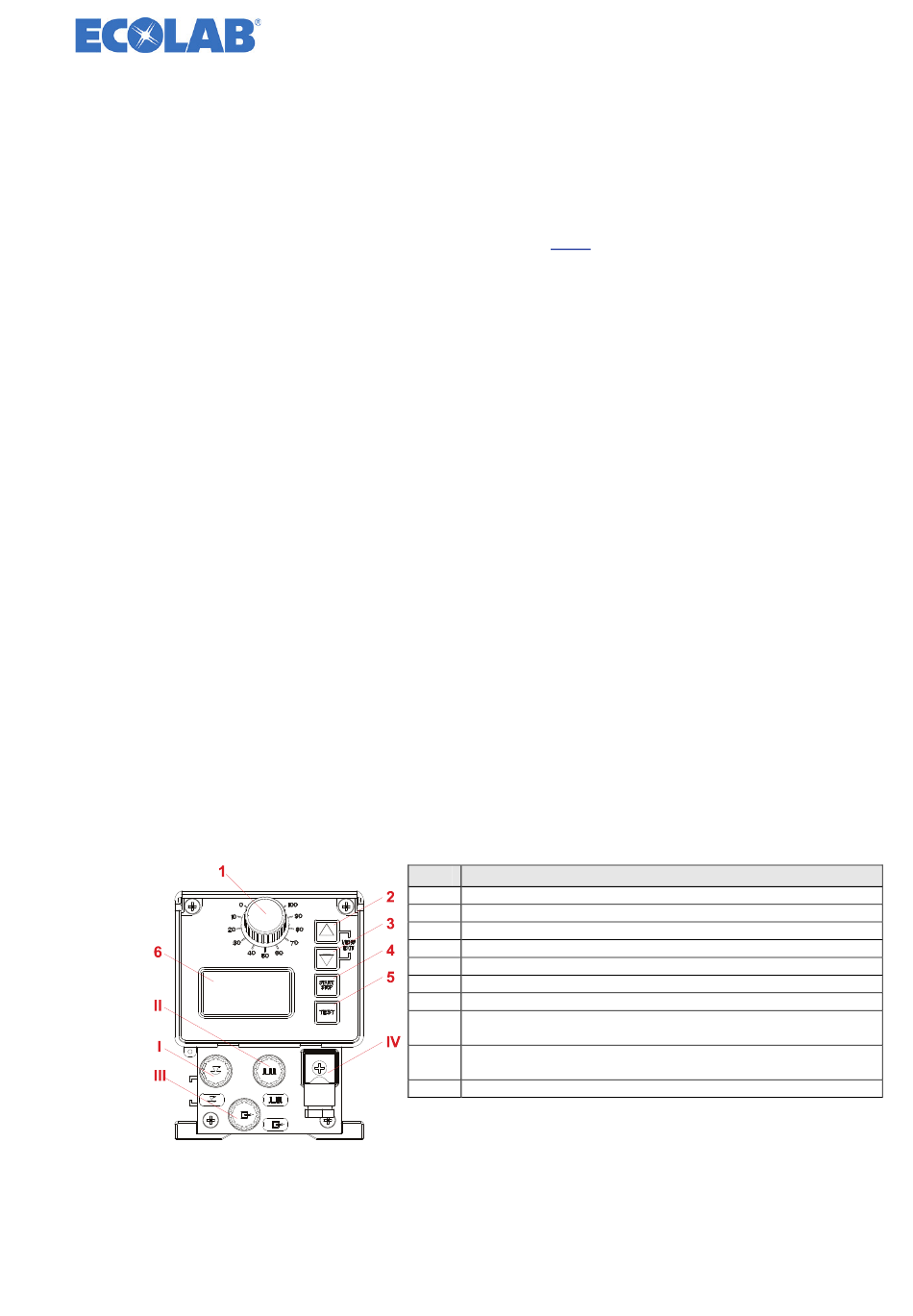

Vue avant : Pompe de dosage à membrane EMP II E60
417101637_Lub-O-Mat
Lub-O-Mat
doit être intégré dans l'installation globale.
Lub-O-Mat
(voir chapitre 6.3.1). Affectation du connecteur : voir le
Pos. Désignation
1
Bouton rotatif pour le réglage de la longueur de course
2
Menu/Exit, touche avec la flèche vers le haut
3
Menu/Exit, touche avec la flèche vers le bas
4
Touche Start/Stop (fonction Entrée)
5
Touche Test
6
Affichage graphique
I
Entrée pour pré-avertissement de niveau, et signal « vide »
Entrée pour signal normal / d'impulsion et verrouillage de
II
dosage
Sortie pour signal « vide », message d'erreur et signal de
III
course
IV
Branchement sur secteur
Fig. 6.1
- 61 -
PLUS
et le
Rev. 03-07.12
