2. Falls hinter dem Schrank nicht genügend Platz für die Installation ist, müssen die hinteren
Ränder (a) der Flachschienen (c) am Boden befestigt werden. Siehe Abbildung unten.
3. Die Hebeösen entfernen und die Eckwinkel (d) in den Gewindebohrungen der Hebeösen
verschrauben. Die Eckwinkel mit geeigneten Befestigungselementen, wie zum Beispiel
U-Halterungen (e), an der Rückwand und/oder am Dach anbringen.

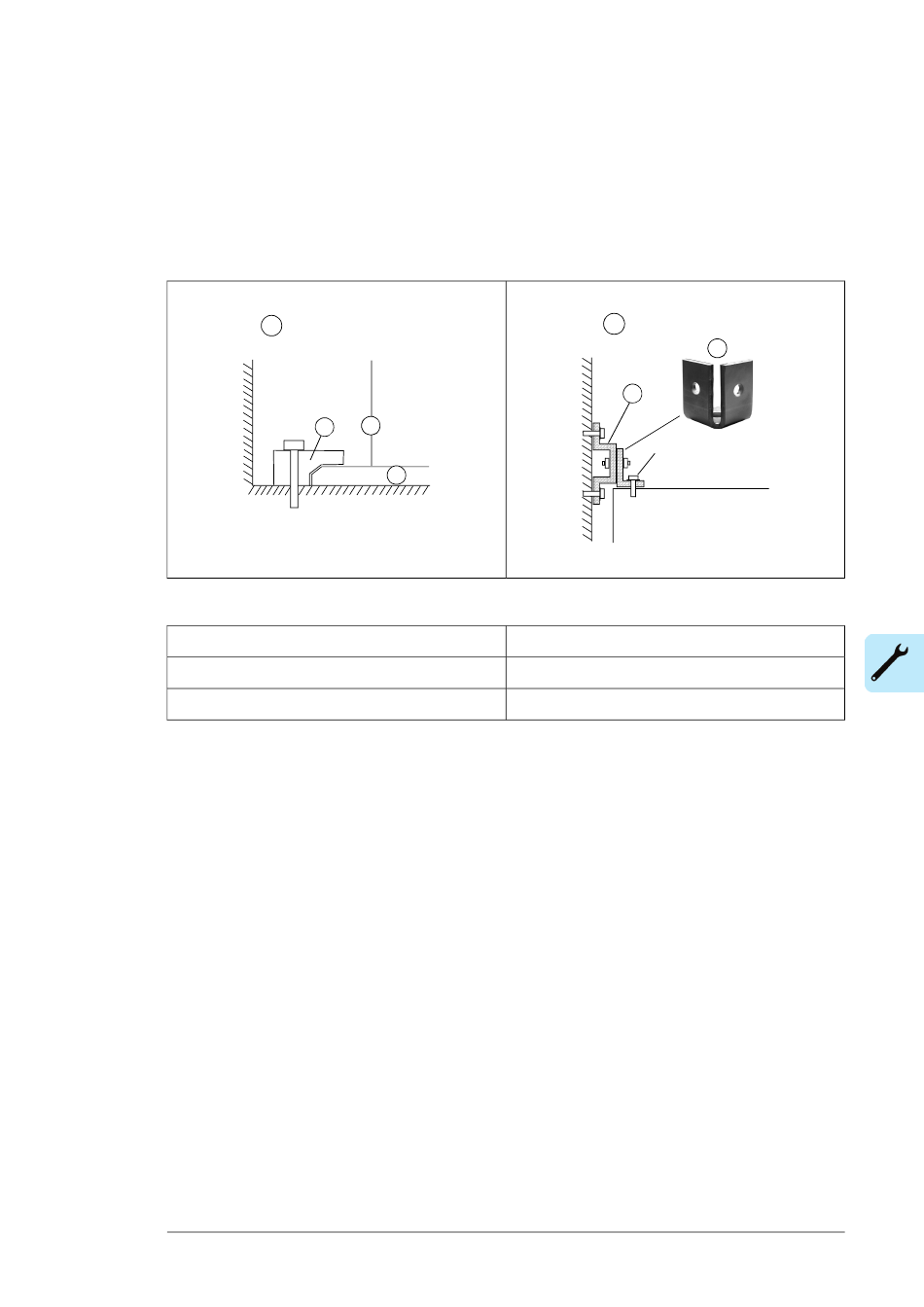

Befestigung am Boden mittels Klemmwinkel
2
a
2. Klemmverschraubung der Schrankrückseite am
Boden
a - Klemmwinkel (nicht enthalten)
b - Schrankrückwand
c - Flachschienen am Schrankboden

Verbindung von Transporteinheiten

Sehr lange Schrankreihen werden in mehreren Teilen geliefert, die als "Transporteinheiten"
bezeichnet werden. Die Verbindung erfolgt unter Verwendung eines 200 mm breiten
Verbindungsschranks am Ende einer Transporteinheit (ein gemeinsamer
Motoranschlussschrank kann auch als Verbindungsschrank fungieren). Die für den
Zusammenbau erforderlichen Schrauben werden in einem Plastikbeutel im Schrank
mitgeliefert. Die entsprechenden Gewindebuchsen sind bereits in den senkrechten
Schrankrahmenprofilen angebracht.
1. Befestigen Sie die erste Transporteinheit am Boden.
2. Entfernen Sie alle Zwischen- oder Trennbleche, die hintere Rahmenprofile der
Verbindungseinheit abdecken.
3. Richten Sie die zwei Transporteinheiten aufeinander aus.
4. Befestigen Sie mit 14 Schrauben (7 pro Rahmenprofil) die vorderen und hinteren
senkrechten Rahmenprofile des Verbindungschranks mit den senkrechten
Rahmenprofilen der anderen Transporteinheit. Die Schrauben mit 5 Nm (3,7 lbf·in)
festziehen.
5. Befestigen Sie die zweite Transporteinheit am Boden.
b
c
3. Befestigung des Schranks oben
d - Eckwinkel (enthalten)
e - U-Halterung (not included)
Mechanische Installation 71
Befestigung an der Wand
3
d
e
M16
