Tragfähigkeitsschild Für Opx-L (12/16/20S) - Still OPX 20 Originalbetriebsanleitung

3
Beschriftungen

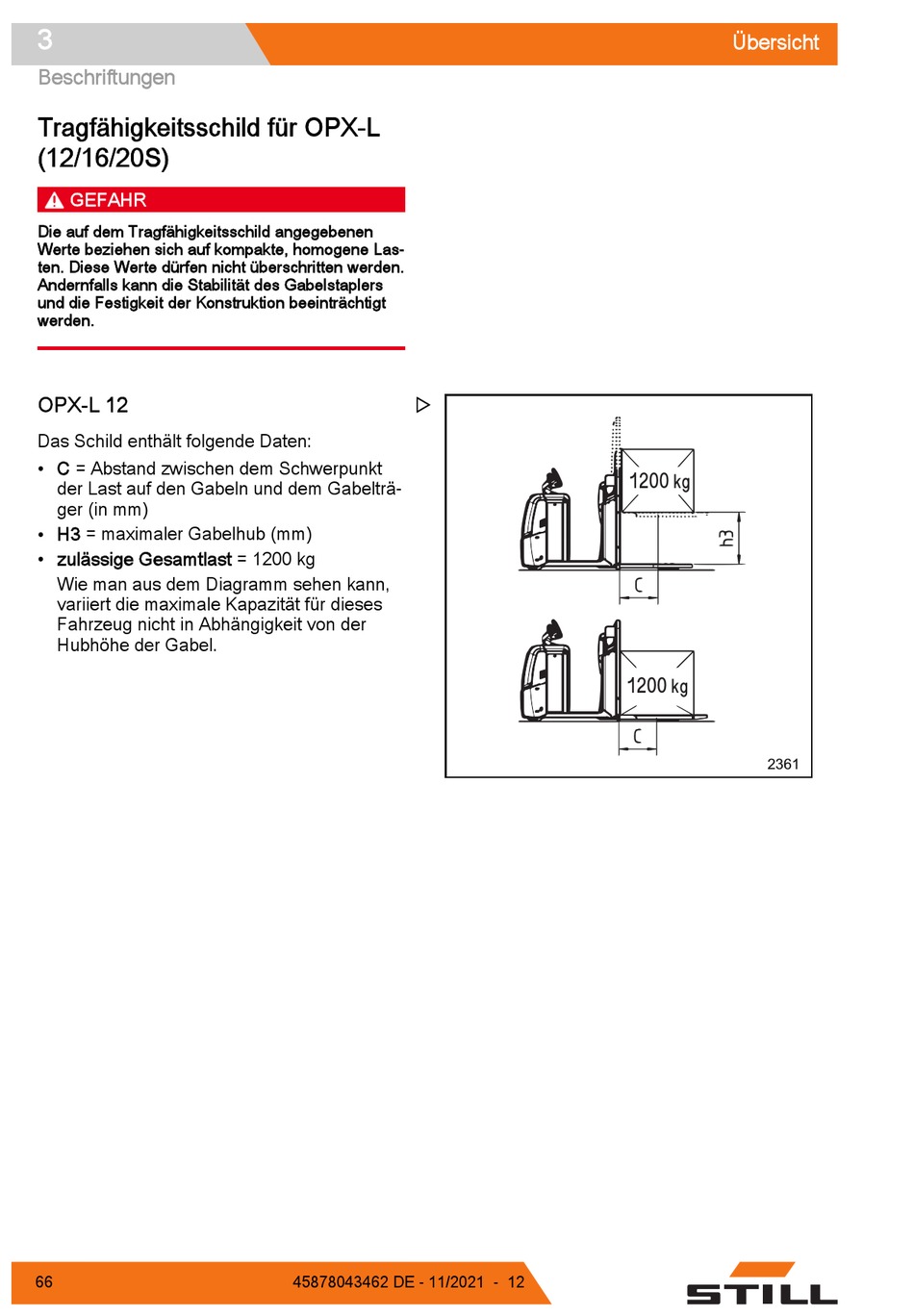

Tragfähigkeitsschild für OPX-L
(12/16/20S)
GEFAHR
Die auf dem Tragfähigkeitsschild angegebenen
Werte beziehen sich auf kompakte, homogene Las-
ten. Diese Werte dürfen nicht überschritten werden.
Andernfalls kann die Stabilität des Gabelstaplers
und die Festigkeit der Konstruktion beeinträchtigt
werden.
OPX-L 12
Das Schild enthält folgende Daten:
C = Abstand zwischen dem Schwerpunkt
●
der Last auf den Gabeln und dem Gabelträ-
ger (in mm)
H3 = maximaler Gabelhub (mm)
●
zulässige Gesamtlast = 1200 kg
●
Wie man aus dem Diagramm sehen kann,
variiert die maximale Kapazität für dieses
Fahrzeug nicht in Abhängigkeit von der
Hubhöhe der Gabel.
66

45878043462 DE - 11/2021 - 12
Übersicht
1200
kg
1200
kg
2361
