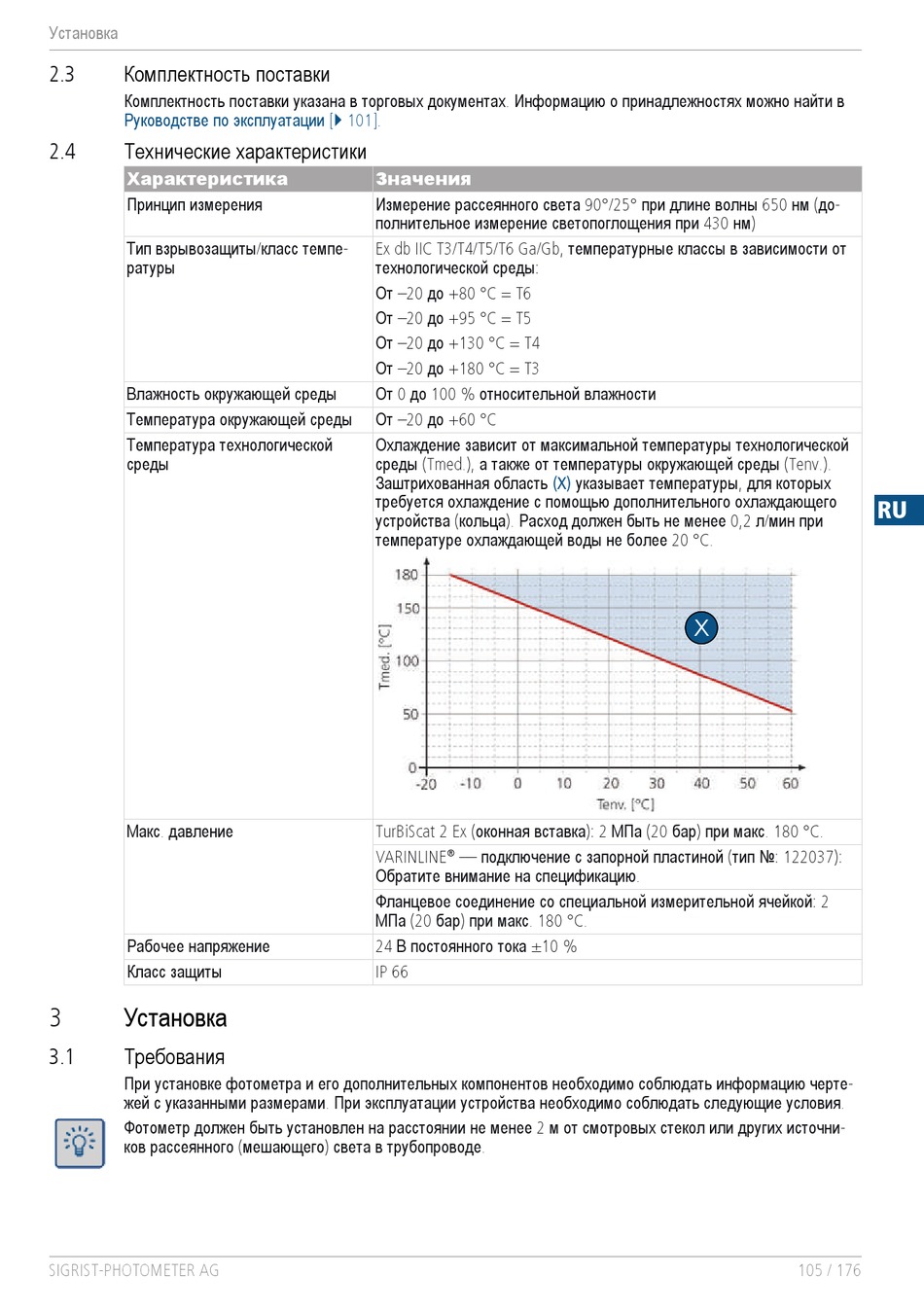

Установка
2.3
Комплектность поставки
Комплектность поставки указана в торговых документах. Информацию о принадлежностях можно найти в
Руководстве по эксплуатации
2.4 Технические характеристики
Характеристика
Принцип измерения
Тип взрывозащиты/класс темпе-
ратуры
Влажность окружающей среды
Температура окружающей среды
Температура технологической
среды
Макс. давление
Рабочее напряжение
Класс защиты
3 Установка
3.1
Требования
При установке фотометра и его дополнительных компонентов необходимо соблюдать информацию черте-
жей с указанными размерами. При эксплуатации устройства необходимо соблюдать следующие условия.
Фотометр должен быть установлен на расстоянии не менее 2 м от смотровых стекол или других источни-
ков рассеянного (мешающего) света в трубопроводе.
SIGRIST-PHOTOMETER AG
[} 101].
Значения
Измерение рассеянного света 90°/25° при длине волны 650 нм (до-
полнительное измерение светопоглощения при 430 нм)
Ex db IIC T3/T4/T5/T6 Ga/Gb, температурные классы в зависимости от
технологической среды:
От –20 до +80 °C = T6
От –20 до +95 °C = T5
От –20 до +130 °C = T4
От –20 до +180 °C = T3
От 0 до 100 % относительной влажности
От –20 до +60 °C
Охлаждение зависит от максимальной температуры технологической
среды (Tmed.), а также от температуры окружающей среды (Tenv.).
Заштрихованная область
требуется охлаждение с помощью дополнительного охлаждающего
устройства (кольца). Расход должен быть не менее 0,2 л/мин при
температуре охлаждающей воды не более 20 °C.
TurBiScat 2 Ex (оконная вставка): 2 МПа (20 бар) при макс. 180 °C.
®
VARINLINE — подключение с запорной пластиной (тип №: 122037):
Обратите внимание на спецификацию.
Фланцевое соединение со специальной измерительной ячейкой: 2
МПа (20 бар) при макс. 180 °C.
24 В постоянного тока ±10 %
IP 66
(X)
указывает температуры, для которых
X
