Elementi Di Comando; Messa In Funzione - SIGRIST-PHOTOMETER TurBiScat 2 Ex Kurzanleitung

Messa in funzione

Trefoli dei ca-
vi
Funzione
4.3 Connettore a distanza
Sono possibili distanze massime di 100 m con il cavo standard (0,2 mm
cavo deve essere maggiore in modo che la resistenza del cavo non superi i 10 Ohm.

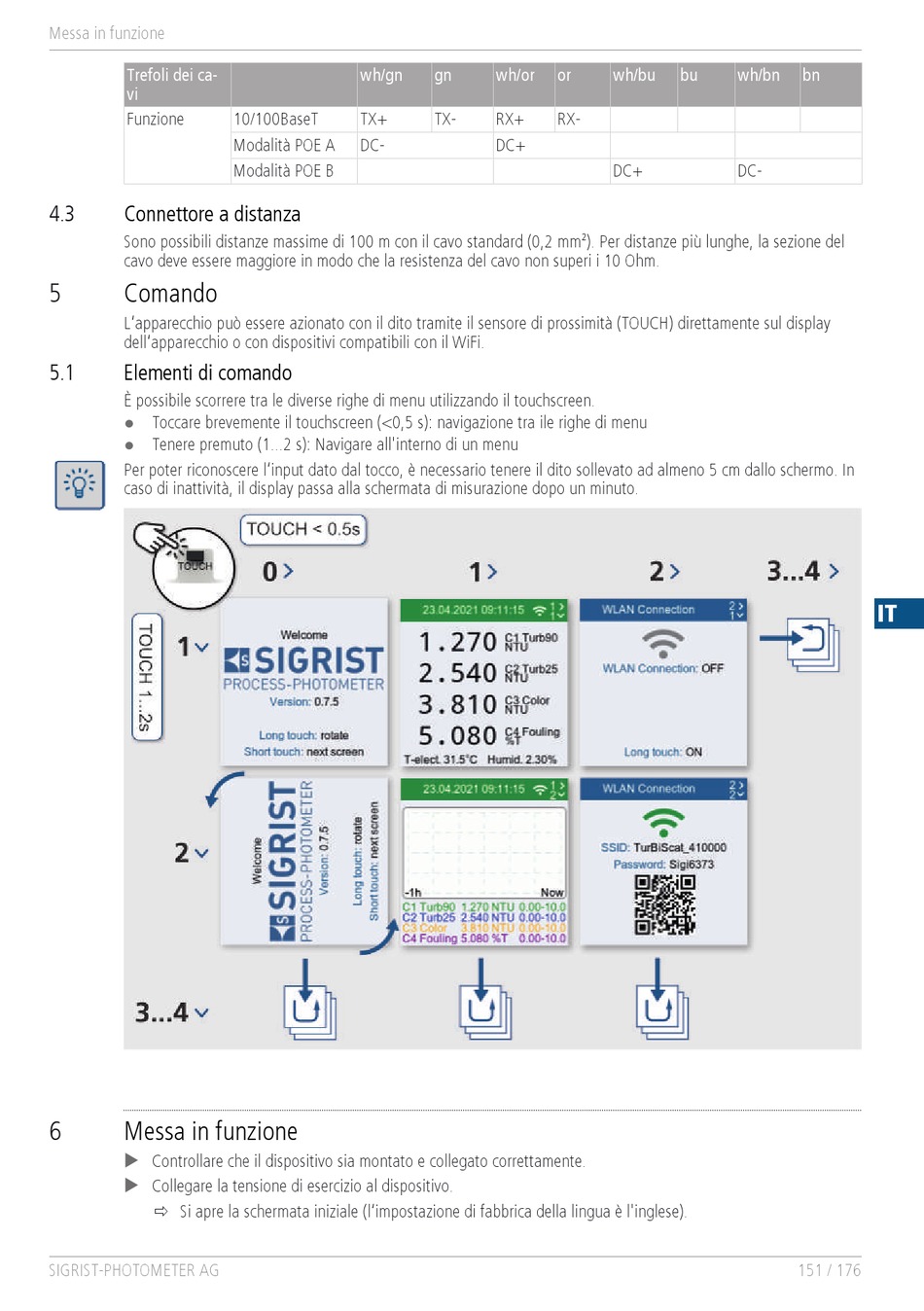

5 Comando
L'apparecchio può essere azionato con il dito tramite il sensore di prossimità (TOUCH) direttamente sul display
dell'apparecchio o con dispositivi compatibili con il WiFi.
5.1

Elementi di comando

È possibile scorrere tra le diverse righe di menu utilizzando il touchscreen.
Toccare brevemente il touchscreen (<0,5 s): navigazione tra ile righe di menu
l
Tenere premuto (1...2 s): Navigare all'interno di un menu
l
Per poter riconoscere l'input dato dal tocco, è necessario tenere il dito sollevato ad almeno 5 cm dallo schermo. In
caso di inattività, il display passa alla schermata di misurazione dopo un minuto.
6 Messa in funzione
u Controllare che il dispositivo sia montato e collegato correttamente.
u Collegare la tensione di esercizio al dispositivo.
ð Si apre la schermata iniziale (l'impostazione di fabbrica della lingua è l'inglese).
SIGRIST-PHOTOMETER AG
wh/gn
10/100BaseT TX+
Modalità POE A DC-
Modalità POE B
gn wh/or or
TX- RX+ RX-
DC+
2
). Per distanze più lunghe, la sezione del
wh/bu bu wh/bn
DC+ DC-
bn
DE
EN
FR
ES
NL
PT
ZH
RU
CS
JA
IT
PL
151 / 176
