Technische Daten; Voraussetzungen - SIGRIST-PHOTOMETER TurBiScat 2 Ex Kurzanleitung

Montage
2.4

Technische Daten

Photometer
Messprinzip
Ex-Schutzart/ Temperaturklasse
Umgebungsfeuchte
Umgebungstemperatur
Medium-Temperatur
Max. Druck
Betriebsspannung
Schutzklasse
3 Montage
3.1

Voraussetzungen

Für die Montage des Photometers und dessen Zusatzkomponenten sind die detaillierten Massblätter zu beachten.
Für die Anwendungen gelten die folgenden Bestimmungen.
Das Photometer muss mindestens 2 m von Schaugläsern oder anderen Störlichtquellen entfernt in die Leitung ein-
gebaut werden.
6 / 176
Werte
90° / 25° Streulichtmessung bei 650 nm (optionale Farbmessung bei
430 nm)
Ex db IIC T3/T4/T5/T6 Ga/Gb, Temperaturklasse abhängig von Medium-
Temperatur:
-20 ... +80 °C = T6
-20 ... +95 °C = T5
-20 ... +130 °C = T4
-20 ... +180 °C = T3
0 ... 100 % relative Luftfeuchtigkeit
-20 ... +60 °C

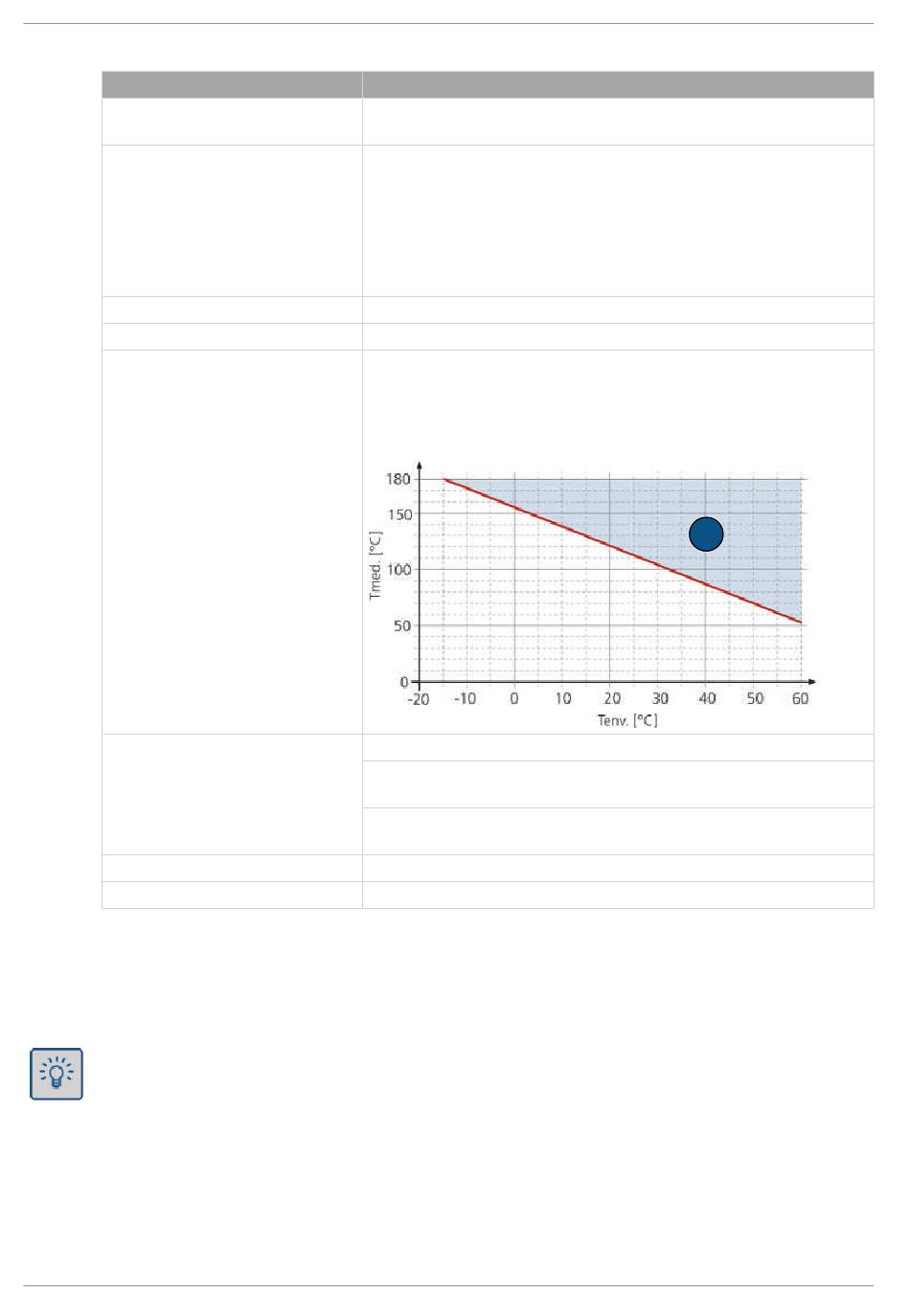

Eine Kühlung ist von der maximalen Medium-Temperatur (Tmed.) sowie
von der Umgebungstemperatur (Tenv.) abhängig. Der schattierte Bereich
(X) zeigt an, ab welchen Temperaturen eine Kühlung mittels optionalem
Kühlring erforderlich ist. Der Durchfluss muss bei einer Kühlwassertempe-
ratur von max. 20 °C mindestens 0.2 l/min. betragen.
TurBiScat 2 Ex (Fenstereinsatz): 2 MPa (20 bar) bei maximal 180 °C.
®
VARINLINE -Anschluss mit Verschlussplatte (Art. Nr.: 122037): Spezifika-
tion beachten.
Flanschanschluss mit Spezialmesszelle: 2 MPa (20 bar) bei maximal
180 °C.
24 VDC ± 10 %
IP 66
X
