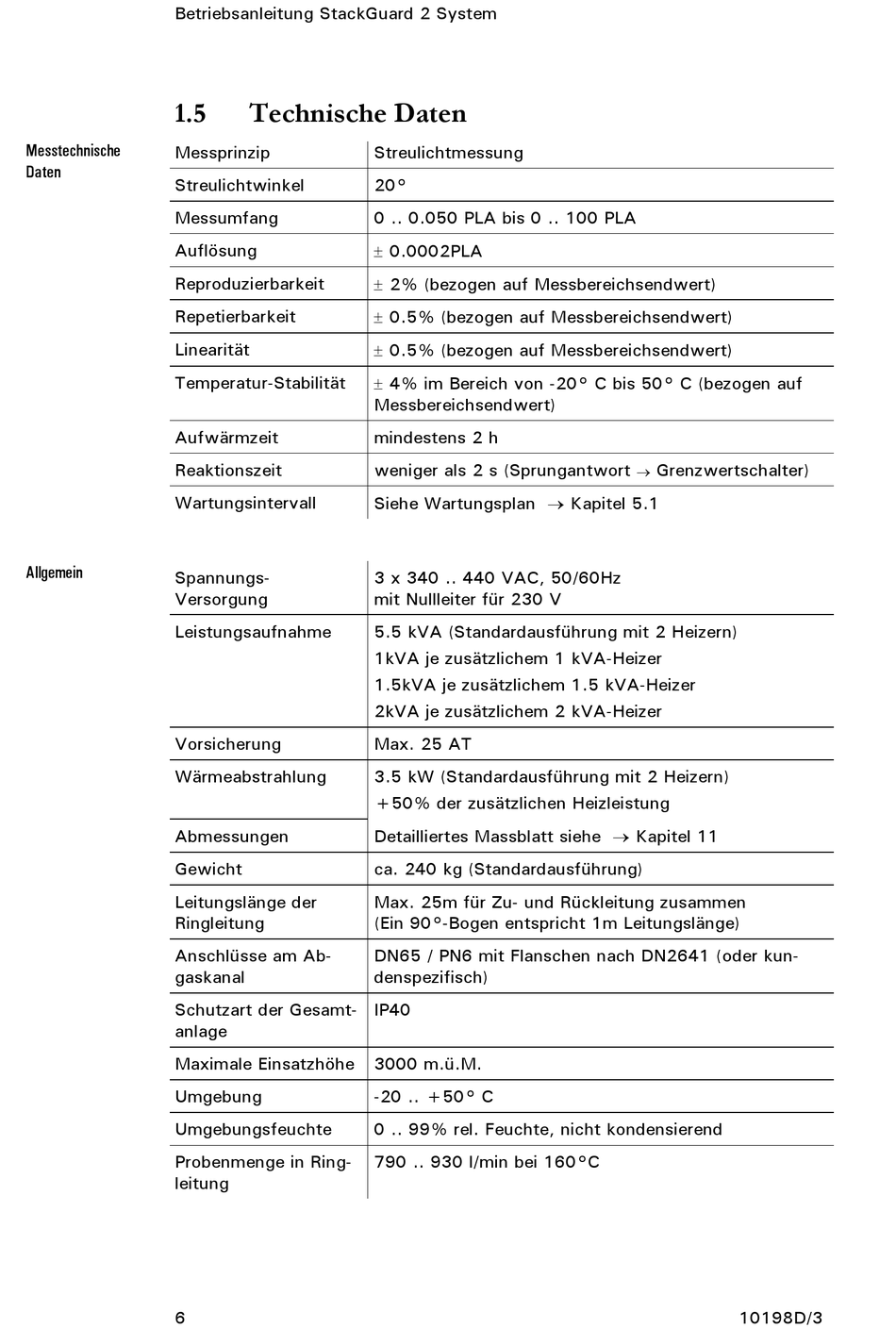

Betriebsanleitung StackGuard 2 System
1.5
Messtechnische
Messprinzip
Daten
Streulichtwinkel
Messumfang
Auflösung
Reproduzierbarkeit
Repetierbarkeit
Linearität
Temperatur-Stabilität
Aufwärmzeit
Reaktionszeit
Wartungsintervall
Allgemein
Spannungs-
Versorgung
Leistungsaufnahme
Vorsicherung
Wärmeabstrahlung
Abmessungen
Gewicht
Leitungslänge der
Ringleitung
Anschlüsse am Ab-
gaskanal
Schutzart der Gesamt-
anlage
Maximale Einsatzhöhe
Umgebung
Umgebungsfeuchte
Probenmenge in Ring-
leitung
6
Technische Daten
Streulichtmessung
20°
0 .. 0.050 PLA bis 0 .. 100 PLA
0.0002PLA
2% (bezogen auf Messbereichsendwert)
0.5% (bezogen auf Messbereichsendwert)
0.5% (bezogen auf Messbereichsendwert)
4% im Bereich von -20° C bis 50° C (bezogen auf
Messbereichsendwert)
mindestens 2 h
weniger als 2 s (Sprungantwort
Siehe Wartungsplan Kapitel 5.1
3 x 340 .. 440 VAC, 50/60Hz
mit Nullleiter für 230 V
5.5 kVA (Standardausführung mit 2 Heizern)
1kVA je zusätzlichem 1 kVA-Heizer
1.5kVA je zusätzlichem 1.5 kVA-Heizer
2kVA je zusätzlichem 2 kVA-Heizer
Max. 25 AT
3.5 kW (Standardausführung mit 2 Heizern)
+50% der zusätzlichen Heizleistung
Detailliertes Massblatt siehe Kapitel 11
ca. 240 kg (Standardausführung)
Max. 25m für Zu- und Rückleitung zusammen
(Ein 90°-Bogen entspricht 1m Leitungslänge)
DN65 / PN6 mit Flanschen nach DN2641 (oder kun-
denspezifisch)
IP40
3000 m.ü.M.
-20 .. +50° C
0 .. 99% rel. Feuchte, nicht kondensierend
790 .. 930 l/min bei 160°C
Grenzwertschalter)
10198D/3
