6.3.2 motion CONTROL SD Steuergerät für Hubplattensysteme – Anschlüsse und Steckerbelegung
Je nach Modell sind nicht alle oder weitere Anschlüsse vorhanden.

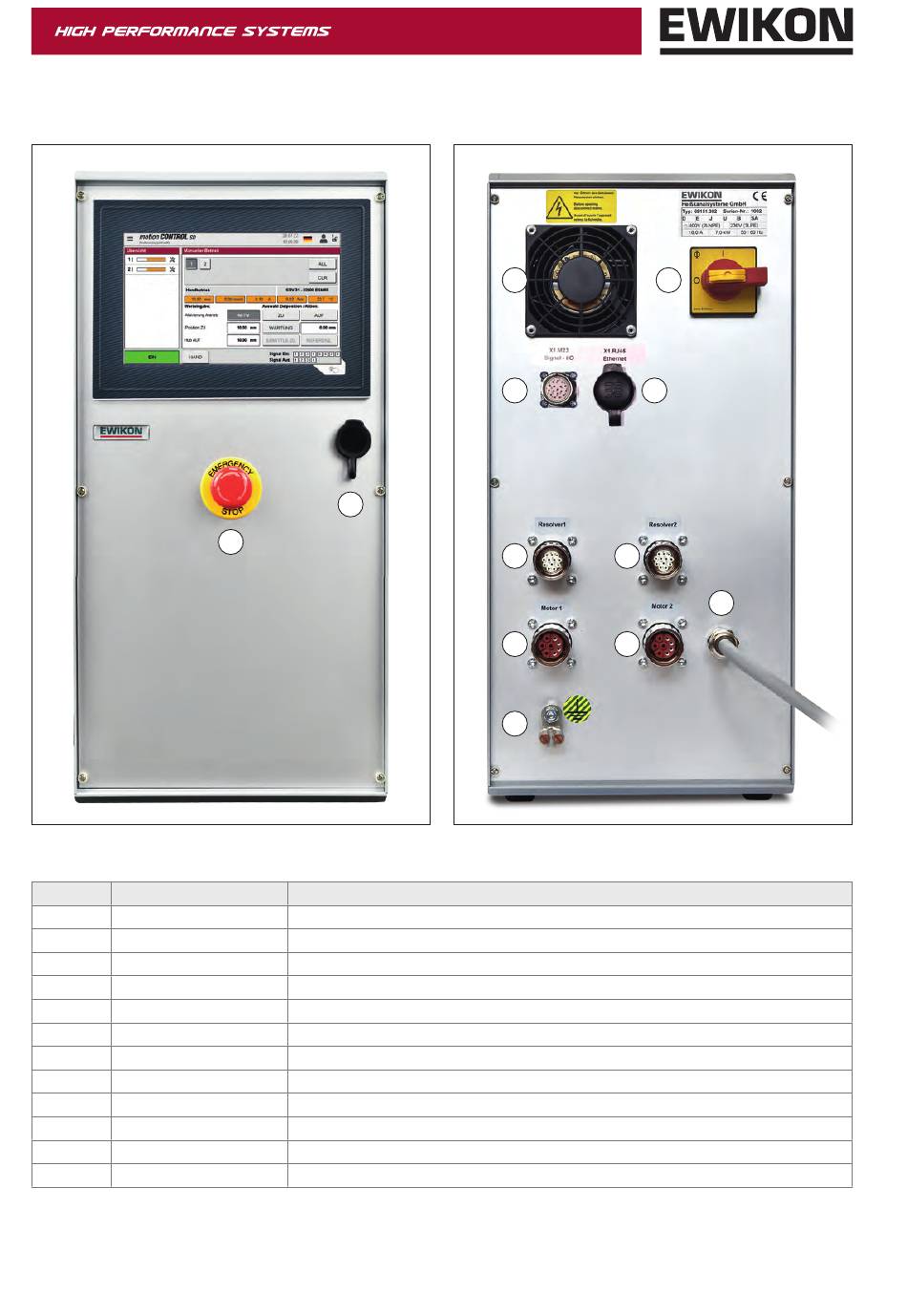

Abbildung 6: Anschlüsse an der Frontseite
Nr.
Bezeichnung
1
Emergency Stop
2
USB-Buchse
3
Gerätelüfter
4
RJ 45
5
Signal I/O
6
Netzschalter
7
Resolver 1
8
Resolver 2
9
Drive 1
10
Drive 2
11
Netzanschluss
12
Schutzleiteranschluss
Tabelle 13: Anschlüsse des motion CONTROL SD Steuergeräts für Hubplattensysteme
26
2
1
Funktion
Not-Halt aller Antriebe
USB-Anschluss zum Datenaustausch über Speichersticks
Kühlung der internen Elektronik-Module
Ethernetanschluß für PC-Überwachung, Diagnose oder OPC UA-Verbindung
Digitaler Signalein-/ausgang +24 V DC (17-polig)
Schalter für die Stromversorgung
Resolveranschluss erster Antriebs
Resolveranschluss zweiter Antriebs
Motoranschluss erster Antrieb
Motoranschluss zweiter Antrieb
Netzanschlusskabel, Betriebsspannung 230/400 V +10/-15 % 50-60 Hz
Anschluss für Erdpotenzial (PE-Schiene)
2022_08_Betriebsanleitung_motion CONTROL SD_DE_inkl_grosser Regler.indd
3
5
7
8
9
10
12
Abbildung 7: Anschlüsse an der Rückseite
6
4
11
