EWIKON motion CONTROL SD Betriebsanleitung Seite 34

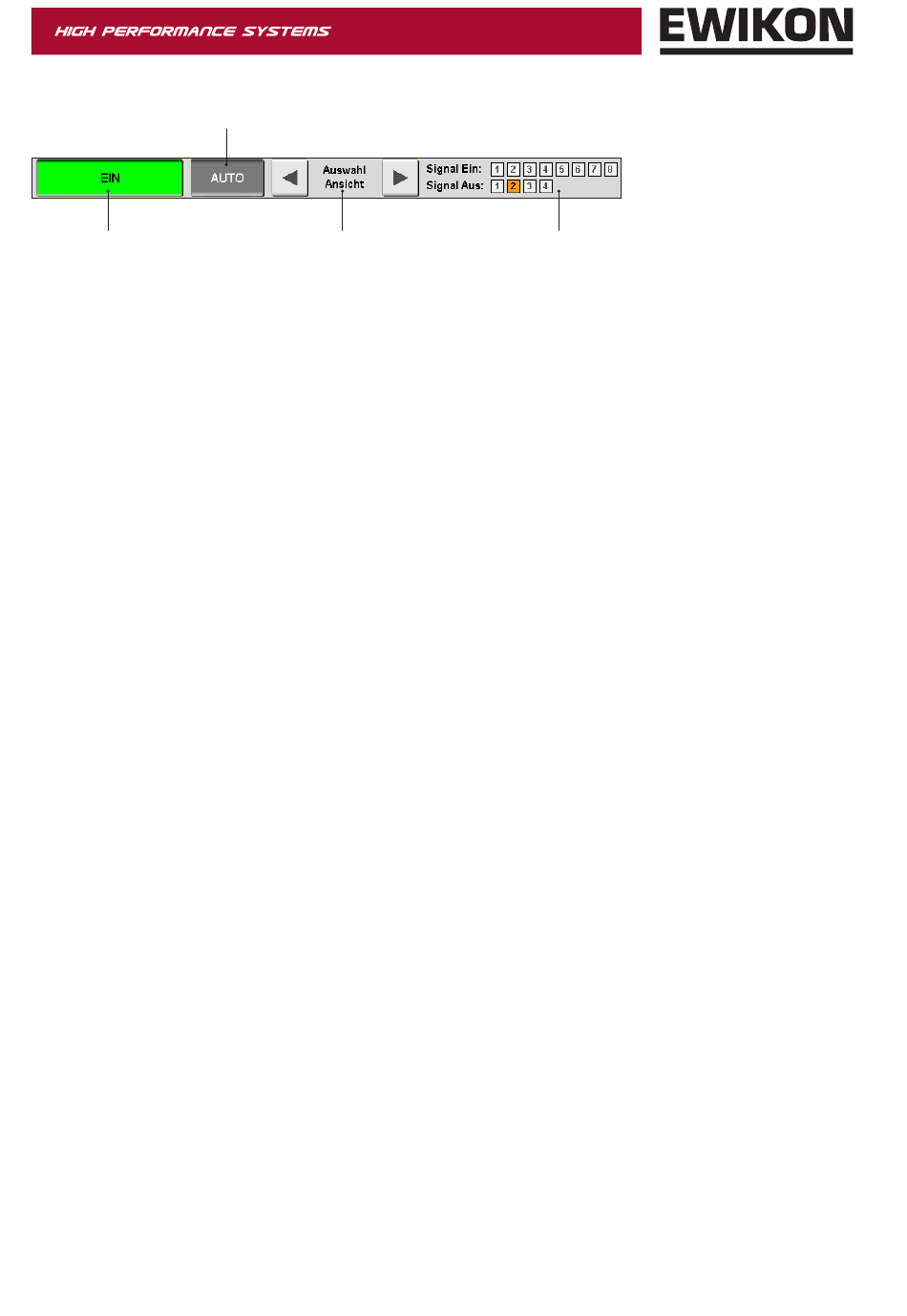

Auwahlleiste (im Menü „Anzeige & Bedienung")
Stromversorgung Im Automatikbetrieb Auswahl der
Antriebe „EIN" / „AUS" Ansicht mittels der Pfeiltasten
•
•
•
In den weiteren Menüs ändert sich die Darstellung der Auswahlleiste, hier wird über die angepassten Schaltflächen das
gewünschte Untermenü zur Anzeige oder Eingabe aufgerufen.
34
Auswahl der Betriebsart „AUTO" / „HAND"
Prozesswerte in tabellarischer
Darstellung
Diagramm mit Vergleichswerten
von bis zu 8 Antrieben plus
optionale Analogsignale
Diagramm mit Details (Position,
Geschwindigkeit, Strom, Dreh-
moment) eines Antriebes plus
optionale Analogsignale
2022_08_Betriebsanleitung_motion CONTROL SD_DE_inkl_grosser Regler.indd
Informationen über den digitalen Ein- und Ausgangsstatus
Signaleingänge (Signal Ein):
• Eingang 1 ist der Haupttrigger für den Start eines Zyklus
• Die Eingänge 2-6 sind frei verwendbar, um verschiedene
Ereignisse zu triggern.
• Die Eingänge 7 und 8 können nicht zum Triggern aus-
gewählt werden, sondern sind für die Bewegungs- und
Prozessfreigabe reserviert.
Signalausgänge (Signal Aus):
• Ausgang 1 zeigt der Spritzgießmaschine einen Alarm
im motion CONTROL SD System an.
Ausgang 2 ist im Menü „Konfiguration System & Gerät;
•
Allgemein" bei Bedarf konfigurierbar (standardmäßig auf
„BEREIT für nächsten Zyklus") und dient in der Regel
zur Freigabe der Maschine.
Ausgang 3 ist im Menü „Konfiguration System & Gerät;
•
Allgemein" bei Bedarf konfigurierbar (standardmäßig auf
„Alle Nadeln AUF")
Ausgang 4 ist im Menü „Konfiguration System & Gerät;
•
Allgemein" bei Bedarf konfigurierbar (standardmäßig auf
„Eine Nadel AUF")
Aktive Ein- oder Ausgangssignale werden durch orange-
farbenes Aufleuchten des ihnen zugeordneten Quadrats
angezeigt.
