7.2.5.3 Netzwerk

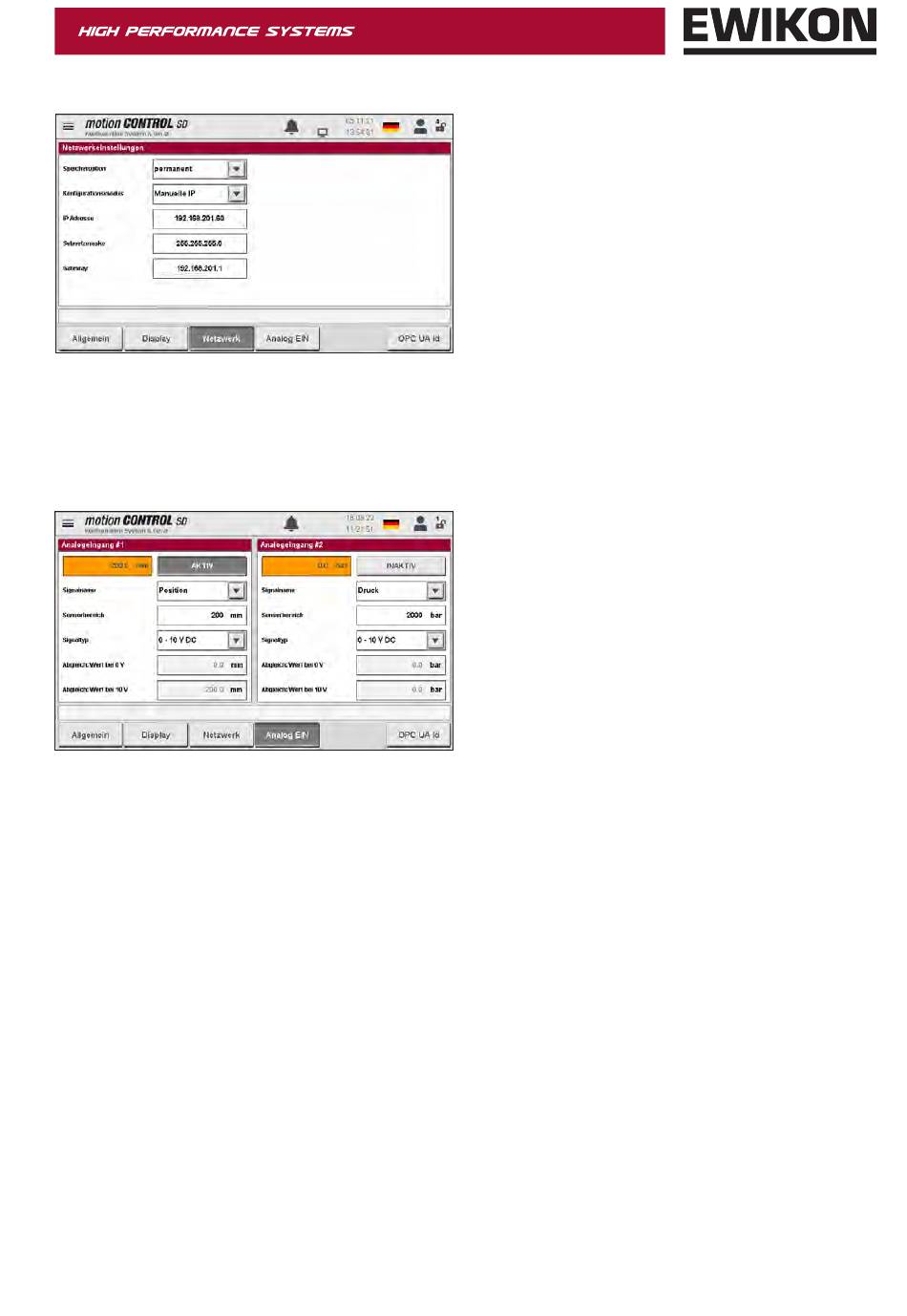

Abbildung 28: Ansicht „Konfiguration System & Gerät – Netzwerk"
Soll das Gerät in ein Netzwerk integriert werden, können hier die dafür erforderlichen Netzwerkeinstellungen vorgenommen
werden, zum Beispiel für einen Zugriff mittels OPC UA oder eine Fernbedienung des Gerätes via VNC.
7.2.5.4 Analog EIN
Abbildung 29: Ansicht „Konfiguration System & Gerät – Analog EIN"
Abstimmung der Analogeingänge 1 und 2 (optional verfügbar) auf die Anwendung. Jeder Eingang muss zur Verwendung
„AKTIV" geschaltet sein:
Signalname (ändert die Einheit
des Analogwerts)
Sensorbereich
Signaltyp (Art des Sensors):
Abgleich
2022_08_Betriebsanleitung_motion CONTROL SD_DE_inkl_grosser Regler.indd
•
„Position" [mm]
•
„Volumen" [ccm]
•
„Druck" [bar]
•
„Kraft" [N]
•
„Spannung" [V]
Der Messbereich der Sensoren wird als Zahlenwert eingegeben
Signal 0-10 V DC
Die Einstellungen können einen Abgleich des Sensors erforderlich machen. Falls
notwendig, können die Messwerte des Steuergeräts auf die Maschinenwerte skaliert
werden. Hierzu wird ein Abgleich am Anfang und am Ende des gewählten Sensor-
Messbereichs durchgeführt. (Zugriffslevel 2 erforderlich)
