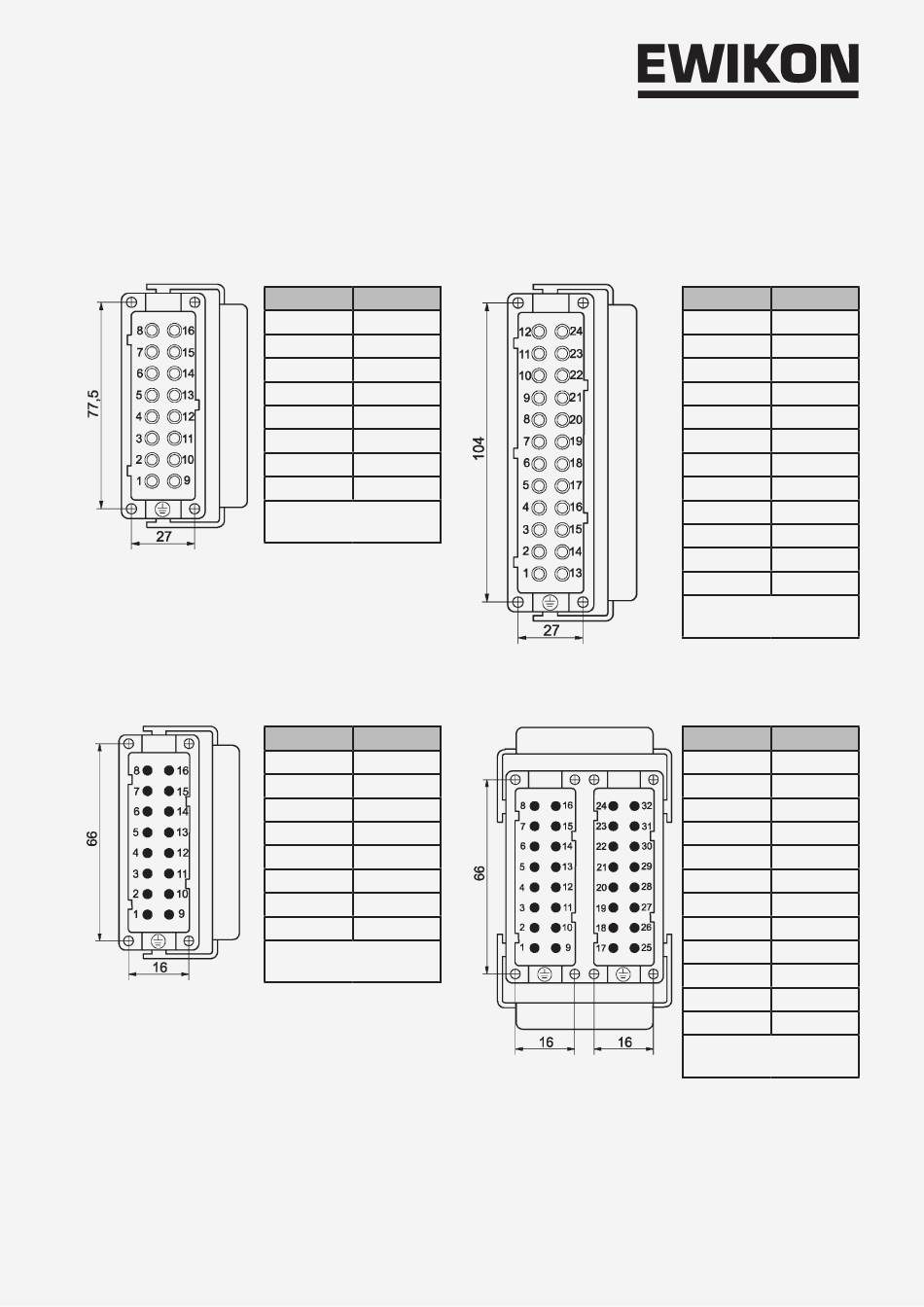

Anschlüsse
(nach DIN 16765-A)
Last 16-pol
Thermofühler 16-pol
* bei HPS-C-Multi 6, 6-fach nicht verdrahtet
Zone
PIN
1
1 / 9
2
2 / 10
3
3 / 11
4
4 / 12
5
5 / 13
6
6 / 14
7*
7 / 15
8*
8 / 16
Schutzleiter auf
Gehäuse verdrahten!
Zone
PIN
1
1 + / 9 -
2
2 + / 10 -
3
3 + / 11 -
4
4 + / 12 -
5
5 + / 13 -
6
6 + / 14 -
7*
7 + / 15 -
8*
8 + / 16 -
Schutzleiter auf
Gehäuse verdrahten!
Last 24-pol
Thermofühler 32-pol
Zone
PIN
1, 13, 25
1 / 13
2, 14, 26
2 / 14
3, 15, 27
3 / 15
4, 16, 28
4 / 16
5, 17, 29
5 / 17
6, 18, 30
6 / 18
7, 19, 31
7 / 19
8, 20, 32
8 / 20
9, 21, 33
9 / 21
10, 22, 34
10 / 22
11, 23, 35
11 / 23
12, 24, 36
12 / 24
Schutzleiter auf
Gehäuse verdrahten!
Zone
PIN
1, 13, 25
1 + / 9 -
2, 14, 26
2 + / 10 -
3, 15, 27
3 + / 11 -
4, 16, 28
4 + / 12 -
5, 17, 29
5 + / 13 -
6, 18, 30
6 + / 14 -
7, 19, 31
7 + / 15 -
8, 20, 32
8 + / 16 -
9, 21, 33
17 + / 25 -
10, 22, 34
18 + / 26 -
11, 23, 35
19 + / 27 -
12, 24, 36
20 + / 28 -
Schutzleiter auf
Gehäuse verdrahten!
13
